一种立式筛的制作方法

本发明涉及一种饲料加工机械，特别是指具体涉及一种用于饲料加工的立式筛。

背景技术：

现有的饲料加工机械中的筛具大多都需要借助外力来进行工作，而且在工作过程中所需电能等加；在饲料加工过程中，不同品种的饲料或是处于不同加工阶段的饲料对物料的粒径大小有不同的要求，使得对同一批物料需要进行多次筛分，使得加工效率低下。

技术实现要素：

本发明要解决的技术问题是提供一种便于将物料按粒径的大小进行筛分的立式筛。

为解决上述技术问题，本发明的技术方案是：一种立式筛，包括机架和设置在所述机架上的筛桶，所述筛筒内自上而下倾斜设置有第一层筛网、第二层筛网和第三层筛网，所述第一层筛网和第二层筛网、第二层筛网和第三层筛网间的夹角均小于等于90°，在所述筛桶筒壁上与所述第一层筛网、第二层筛网和第三层筛网的最低点相对应位置设置有出料口，所述筛桶的顶部与所述第一层筛网最高点相对应位置设置有进料口，所述筛桶的底部为倾斜结构、其与所述第三层筛网间的夹角均小于等于90°，在所述筛桶底部最低点位置设置有出料口，所述第一层筛网、第二层筛网和第三层筛网的筛孔孔径逐层减小。

进一步地，在所述进料口内设置有分料块，所述分料块为燕尾结构或是三角形结构。

本发明的有益效果是：结构简单，便于实现，物料自进料口进入筛桶，经分料块作用均匀的散落在第一层筛网的较高点位置，在重力作用下物料沿第一层筛网滑落，在滑落过程中对物料进行筛分，在第二层筛网和地三层筛网上重复第一层筛网上的筛分过程，整个过程靠重力作用完成，无需借助外力，低碳环保，同时经过第一层筛网、第二层筛网和第三层筛网的作用，将物料按照粒径的大小分开，避免了多次筛分。

附图说明

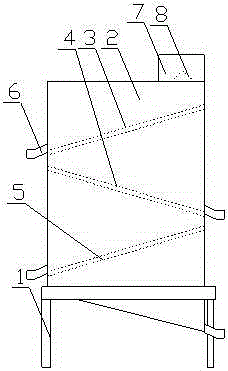

图1为本发明的结构示意图。

具体实施方式

如图1所示，本发明的优选实施例：一种立式筛，包括机架1和设置在所述机架1上的筛桶2，所述筛筒2内自上而下倾斜设置有第一层筛网3、第二层筛网4和第三层筛网5，所述第一层筛网3和第二层筛网4、第二层筛网4和第三层筛网5间的夹角均小于等于90°，在所述筛桶2筒壁上与所述第一层筛网3、第二层筛网4和第三层筛网5的最低点相对应位置设置有出料口6，所述筛桶2的顶部与所述第一层筛网3最高点相对应位置设置有进料口7，所述筛桶2的底部为倾斜结构、其与所述第三层筛网5间的夹角均小于等于90°，在所述筛桶2底部最低点位置设置有出料口6，所述第一层筛网3、第二层筛网4和第三层筛网5的筛孔孔径逐层减小。

优选地，在所述进料口7内设置有分料块8，所述分料块8为燕尾结构或是三角形结构。
