本实用新型属于电器件控制装置，尤其涉及一种免布线实现多控的多控系统。

背景技术：

为了简化线路和提高线路安全性，传统的家庭的布线都是在墙壁上装设连接到电源的墙壁开关或者插座，以供电灯以及其他的电器件通电，但是这样的开关或插座需要通断电的时候通常需要一一跑到相应位置进行开或关操作，尤其是在离开或者刚回家里需要关闭屋里全部或者较多电器件的电源例如热水器、空调，多个房间的电灯等的时候十分麻烦，也无法实现一个开关控制多个距离该开关较远的电器件通断问题，对于双联开关其控制的电器件也是固定的没法根据需要更换被控制的电器件。

随着社会的发展，电子产品的更新换代很快，渐渐的进入到智能家居的领域，也在一定程度上解决了上述提出的问题。例如，中国专利文献公开了一种蓝牙无线智能触摸开关[申请号：201420339152.X]，它包括蓝牙控制单元，均与蓝牙控制单元相连的触摸感应单元、电路通断驱动单元、单火线取电单元和蓝牙控制终端，所述蓝牙控制终端为集成有蓝牙模块的手持终端，所述手持终端为手机或平板电脑。它能够直接利用手机或者平板电脑对电器件进行通断控制，不需要一一跑到每个电器件附近的开关位置处进行开或关操作，十分方便。

上述方案解决了由于布线局限开关操作不便的问题，但是上述的技术方案只能由手持终端对各个电路进行单向的通断电，需要第三方设备进行控制，存在一定的不便；无法实现两个开关双向控制，也无法实现开关控制多个电器件且不需要考虑布线的问题。

技术实现要素：

本实用新型的目的是针对上述问题，提供一种结构简单，操作方便，灵活稳定，安全免布线的智能开关免布线多控系统。

本实用新型的另一个目的是针对上述问题，提供一种操作方便，控制灵活的智能开关免布线多控系统的多控方法。

为达到上述目的，本实用新型采用了下列技术方案：本智能开关免布线多控系统，包括至少两个与电器件相连的开关本体，其特征在于，所述的开关本体中至少一个为控制开关，剩余为受控开关，所述每个控制开关和受控开关内均设置有控制单元和与控制单元连接的无线收发单元，所述电器件与开关本体之间设置有继电器或可控硅，所述每个控制开关和受控开关均设置有至少两个连接于控制单元的操作开关，每个开关本体上的其中一个操作开关均直接通过控制单元与电器件相连，其余操作开关通过控制单元与无线收发单元相连。

通过本方案，每个开关本体均能够通过控制单元和无线收发单元与另外的开关本体进行关联，对远距离的开关本体进行联动操作，一个开关本体可同时控制多个与之关联的开关本体所连接的电器件，十分方便。

在上述的智能开关免布线多控系统中，所述控制单元为单片机，所述无线收发单元包括射频接收模块和射频发射模块，采用射频接收模块和射频发射模块，无线信号的接收能力更强。

在上述的智能开关免布线多控系统中，所述操作开关为采用多点或单点触控技术的触摸开关，所述触摸开关嵌于开关本体上。

在上述的智能开关免布线多控系统中，所述开关本体上位于每个触摸开关所在位置均设置有用于指示触摸开关状态或者其对应电器件通断状态的指示灯，避免用户误操作同时在黑暗情况下可告知用户开关所在位置。

在上述的智能开关免布线多控系统中，所述控制单元还连接有用于反馈无线收发单元进入或解除匹配模式或者匹配成功的震动马达或/和蜂鸣器，及时将用户操作结果进行反馈，用于判断远距离的电器设备是否成功开启或断开，使用户体验更佳。

在上述的智能开关免布线多控系统中，所述可控硅或继电器与开关本体和电器件回路上串联有热保护器，所述控制单元与电源之间串联有热保护器，双断电保护，在可控硅与单片机芯片上均实现温度过载保护，避免电流过大或温度过高烧坏电路。

在上述的智能开关免布线多控系统中，所述开关本体为控制开关和/或受控开关，实现双向控制，十分灵活。

在上述的智能开关免布线多控系统中，所述开关本体为单火线取电。

智能开关免布线多控系统的多控方法，其特征在于，本方法包括下述步骤：

a、开关本体上与电器件相连的触摸开关即第一触摸开关5直接控制该电器件，通过在该触摸开关上进行第一操作指令控制该电器件的电源通断；

b、对开关本体上第二触摸开关6进行第二操作指令，使其成为控制开关，该开关本体内部的无线收发单元被唤醒，同时发射信号或等待接收信号，处于等待匹配状态；

c、对另一开关本体上第一触摸开关5进行第三操作指令，使其成为受控开关，该开关本体内部的无线收发单元被唤醒，与步骤b的信号进行匹配连接；

d、连接成功后，步骤b中的开关本体的第二触摸开关6可控制与步骤c中的开关本体相连的电器件；先对步骤c中的开关本体的第二触摸开关6进行第二操作指令，然后对步骤b中的开关本体的第一触摸开关5进行第三操作指令；步骤c中的开关本体的第二触摸开关6可控制与步骤b开关本体相连的电器件。使用时步骤b和步骤c中的开关本体均可以为既是控制开关又是受控开关，进行相互控制，同样的前述开关本体还可以与其他开关本体进行关联实现相互控制，同时也可以通过长按控制开关的触摸开关进行解除关联，此时该控制开关的触摸开关又可以控制其他控制开关。

在上述的智能开关免布线多控系统的控制方法中，所述第一操作指令为接触指令或短按指令，所述第二操作指令短按指令，所述第三操作指令为长按指令，由于第三操作与第一操作的操作对象均为与每个电器件相连的那个触摸开关，所以第三操作指令与第一操作指令的动作必须不同。

与现有的技术相比，智能开关免布线多控系统及多控方法的优点在于：结构简单，不需要第三方设备进行控制，只需要各个开关本体进行相互关联即可相互控制；实现两个开关双向控制，一个开关控制多个电器件，多个开关控制一个电器件等都不需要考虑布线的问题，十分方便。

附图说明

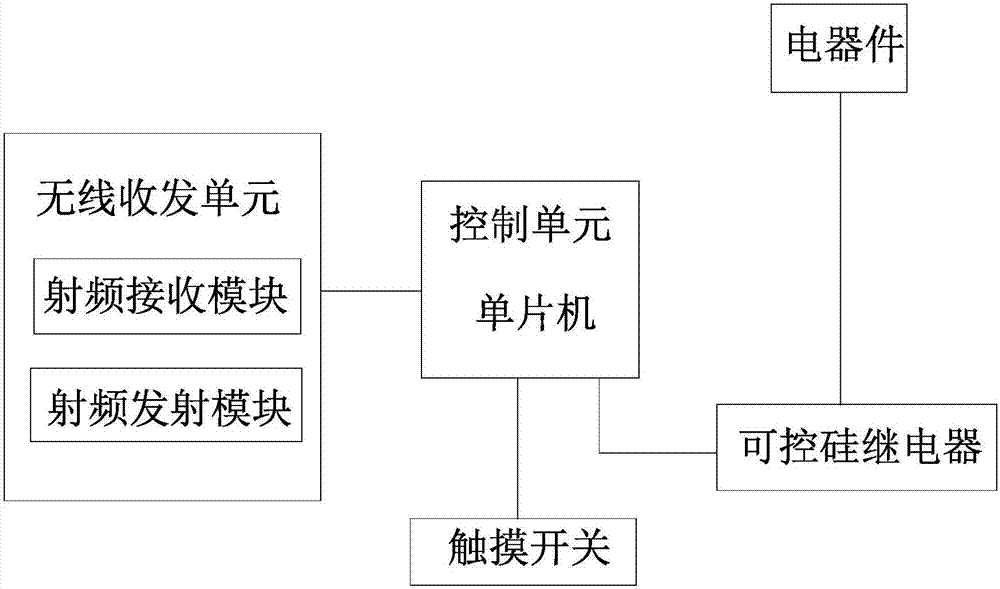

图1为本实用新型的结构框图。

图2为本实用新型中单火线取电示意图。

图3为本实用新型中开关本体以及相互之间无线连接的示意图。

图中，火线1、零线2、电器件3、开关本体4、第一触摸开关5、第二触摸开关6。

具体实施方式

下面结合附图和具体实施方式对本实用新型做进一步详细的说明。

实施例一

如图1至图3，本智能开关免布线多控系统，包括至少两个与电器件3相连的开关本体4，其特征在于，所述的开关本体4中至少一个为控制开关，剩余为受控开关，所述开关本体4为控制开关和/或受控开关，实现双向控制，十分灵活，所述每个控制开关和受控开关内均设置有控制单元和与控制单元连接的无线收发单元，所述电器件3与开关本体4之间设置有继电器或可控硅，所述每个控制开关和受控开关均设置有至少两个连接于控制单元的操作开关，每个开关本体4上的其中一个操作开关均直接通过控制单元与电器件3相连，其余操作开关通过控制单元与无线收发单元相连。

通过本方案，每个开关本体4均能够通过控制单元和无线收发单元与另外的开关本体4进行关联，对远距离的开关本体4进行联动操作，一个开关本体4可同时控制多个与之关联的开关本体4所连接的电器件3，十分方便。

进一步地，开关本体4为单火线取电，火线1连接开关本体4，零线2连接电器件3；控制单元为单片机，无线收发单元包括射频接收模块和射频发射模块，此处的无线收发单元也可以为蓝牙模块，wifi模块，zigbee模块，但是射频接收模块和射频发射模块的无线信号的接收能力更强，稳定性更高。

为了提高智能化程度以及使用户体验更佳以及操作更佳便捷，本实施例中的操作开关为采用多点或单点触控技术的触摸开关，所述触摸开关嵌于开关本体4上，开关本体4上触摸开关所在面覆盖有钢化玻璃用户保护触摸开关的触摸屏。

为了使用更加方便，指示性更好，开关本体4上位于每个触摸开关所在位置均设置有用于指示触摸开关状态或者其对应电器件3通断状态的指示灯，本实施例中，该指示灯为LED背光灯，当直接与开关本体4相连的电器件3处于断电状态时，直接控制该电器件3的触摸开关即第一触摸开关5所在位置的指示灯显示绿色，同时其余控制前述电器件3的开关本体4的相应触摸开关所在位置的指示灯也显示绿色，当前述电器件3通电时两个指示灯均显示红色；当开关本体4上除了第一触摸开关5的其他开关没有与其他开关本体4进行关联，即没有可控制的电器件3时，这些触摸开关所在位置的指示灯不亮；上述设置方式可在黑暗情况下可告知用户开关所在位置，同时提醒用户哪些触摸开关已被关联，哪些还处于独立状态。

如图1和图3，智能开关免布线多控系统的多控方法，其特征在于，本方法包括下述步骤：

a、开关本体4上与电器件3相连的触摸开关即第一触摸开关5直接控制该电器件3，通过在该触摸开关上进行第一操作指令控制该电器件3的电源通断；

b、对开关本体4上第二触摸开关6进行第二操作指令，使其成为控制开关，该开关本体4内部的无线收发单元被唤醒，同时发射信号或等待接收信号，处于等待匹配状态；

c、对另一开关本体4上第一触摸开关5进行第三操作指令，使其成为受控开关，该开关本体4内部的无线收发单元被唤醒，与步骤b的信号进行匹配连接；

d、连接成功后，步骤b中的开关本体4的第二触摸开关6可控制与步骤c中的开关本体4相连的电器件3；先对步骤c中的开关本体4的第二触摸开关6进行第二操作指令，然后对步骤b中的开关本体4的第一触摸开关5进行第三操作指令；步骤c中的开关本体4的第二触摸开关6可控制与步骤b开关本体4相连的电器件3。使用时步骤b和步骤c中的开关本体4均可以为既是控制开关又是受控开关，进行相互控制，同样的前述开关本体4还可以与其他开关本体4进行关联实现相互控制，同时也可以通过长按控制开关的触摸开关进行解除关联，此时该控制开关的触摸开关又可以控制其他控制开关。

在所述的智能开关免布线多控系统的控制方法中，所述第一操作指令为接触指令或短按指令，所述第二操作指令短按指令，所述第三操作指令为长按指令，由于第三操作与第一操作的操作对象均为与每个电器件3相连的那个触摸开关，所以第三操作指令与第一操作指令的动作必须不同。

实施例二

本实施例与实施例一类似，不同之处在于，本实施例的控制单元还连接有用于反馈无线收发单元进入或解除匹配模式或者匹配成功的震动马达或/和蜂鸣器；在本实施例中，当用户对触摸开关进行操作使之进入配对模式或配对成功或解除配对的时候开关本体4会发生震动以及滴滴提示音，及时将用户操作结果进行反馈，用于判断远距离的电器设备是否成功开启或断开，使用户体验更佳。

实施例三

本实施例与实施例一和实施例二类似，不同之处在于本实施例的可控硅或继电器与开关本体4和电器件3回路上串联有热保护器，所述控制单元与电源之间串联有热保护器，双断电保护，在可控硅与单片机芯片上均实现温度过载保护，避免电流过大或温度过高烧坏电路。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了火线1、零线2、电器件3、开关本体4、第一触摸开关5、第二触摸开关6等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
