一种消防用水雾喷洒车的制作方法

本发明涉及消防设备，具体涉及一种消防用水雾喷洒车。

背景技术：

在一些高温干燥的场所，易燃物及其容易点燃发生火灾。因此在某些场合，需要对环境的温度以及空气湿度进行控制，以降低火灾发生的可能性。

在一些封闭的场合，做到温度湿度的控制比较容易，例如可以通过通风和加湿器来进行控制，空间更小的地方可以通过空调来控制。

但对于一些露天的场合，例如木材堆放场地、干牧草堆放场地，就无法进行类似的温湿度控制。

在一些炎热高温的时段，需要对上述场地进行降温增湿，以防止火灾发生。目前普遍采用在地面洒水的方式，这种方式降温和增湿的效果和速率都达不到理想效果。因此需要一种设备来满足空旷场地的增湿和降温需求。

技术实现要素：

本发明目的在于提供一种适合在空旷场地降温和增湿的消防用水雾喷洒车。

为了实现上述目的，本发明的技术方案如下：一种消防用水雾喷洒车，包括车体，水箱，水箱安装在车体上，还包括风机、收缩套、收缩套喉口；

收缩套上设有耳轴，耳轴配合在轴承座上，轴承座固定在车体上；

收缩套为一段管状结构和一段口径逐渐缩小的椎形管连接组成，风机连接在管状结构上，收缩套喉口连接在椎形管的缩小口径端；

收缩套喉口上设有进水管网自外向内通往收缩套喉口的内壁，进水管网在内壁的出口上安装有喷头；进水管网的入口与水箱之间通所述的过水管连通；水管上接有水泵。

优选的，轴承座上还安装有转动电机，转动电机能带动耳轴正反向旋转。

优选的，进水管网在收缩套喉口上出口设有多个，并且沿着缩套喉口周向均匀分布。

本发明的技术效果在于：

（1）收缩套喉口内的喷嘴将水箱内的水雾化喷出；收缩套大口端的风机鼓出的带压风经过其收缩端进一步加速，然后高速的空气流从收缩套喉口喷出，同时将雾化水带向空中，实现大范围的增湿和降温。

（2）由于水先被雾化，并经过高速的空气流带到空中，细小的水雾急剧气化，降温效果明显且迅速。同事环境的湿度也会快速增加。

（3）使用车载喷洒，易于移动，水箱储水量大，可以适合大范围移动作业。

附图说明：

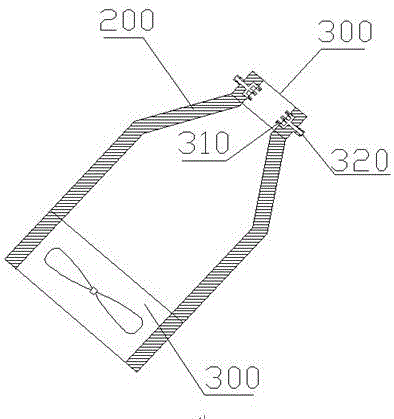

图1为本发明中部分部件的连接关系以及结构示意图；

图2为本发明的结构示意图；

具体实施方式：

以下参照附图对本发明的具体实施方式进行详细说明。

参照附图2，一种消防用水雾喷洒车，包括车体100，水箱400，水箱安装在车体100上，还包括风机300、收缩套200、收缩套喉口300；

所述的收缩套200上设有耳轴210，耳轴210配合在轴承座220上，轴承座220固定在车体100上；

所述的收缩套200为一段管状结构和一段口径逐渐缩小的椎形管连接组成，风机300连接在管状结构上，收缩套喉口300连接在椎形管的缩小口径端；

参照附图1，收缩套喉口300上设有进水管网320自外向内通往收缩套喉口300的内壁，进水管网320在内壁的出口上安装有喷头310；参照附图2，进水管网,320的入口与水箱400之间通过水管500连通；水管500上接有水泵410。

本发明在实施时，首先水泵410启动，水箱400内的水通过水管500通往进水管网320，然后通过喷头310雾化喷出；同时风机600启动，鼓出高速空气流，空气流被收缩套喉口300进一步加速后，从收缩套喉口300喷出，此时收缩套喉口300内的雾化水被带入空中。

优选的，轴承座220上还安装有转动电机230，转动电机230能带动耳轴210正反向旋转。这样就可以调整出射角度，可以调节喷洒的高度和远近。

优选的，进水管网320在收缩套喉口300上出口设有多个，并且沿着缩套喉口300周向均匀分布。这样的结构设置可以保证喷洒的均匀性。

以上所描述的具体实施方式仅用于说明和解释本发明，并不用于限制本发明。应当理解的是，所有基于本发明方案取得的其他实施例也应在本发明的保护范围之内。
