河道水面漂浮物清理网的制作方法

本实用新型涉及河道清洁技术领域的清洁器具，尤其是涉及一种河道水面漂浮物清理网。

背景技术：
：

城市的河道、湖泊是城市景观的组成部分，但随着环境污染程度的加大，河面常常漂浮着垃圾或藻类，需要时常清理以维持河道的整洁。为提高维护和清洁城市环境卫生的效率，城市清洁工作已从劳动密集型向机械化迈进，尤其是城市道路的清洁机械，例如，洒水车、扫地车、垃圾清运车等，已得到快速发展，而对于河道、湖泊的清理还处于完全手工的作业状态，急需改进。如现有技术中国专利CN 201915377 U公开了打捞河道漂浮物保洁网，包括网面、支撑杆、绳索、浮球及铅锤，所述网面为设有网孔的矩形网，网面沿两侧边上设有撑杆套；支撑杆设于网面的两撑杆套内，绳索的两端系于支撑杆两端头的系绳槽内，浮球依次设于网面的上边，铅锤依次设于网面的下边。这种结构需要反复操作挂网，而且，在船体转弯过程中，牵引部分容易弯曲进而缩短网兜笼罩的范围，且极易发生缠绕，难以解开。为解决这种技术问题，需要出现一种结构简单，使用方便，撑开结构的捕获范围可调节且不易发生缠绕的一种河道水面漂浮物清理网。

技术实现要素：
：

本实用新型的目的在于克服现有技术中存在的缺点，提供一种结构简单，使用方便，撑开结构的捕获范围可调节且不易发生缠绕的一种河道水面漂浮物清理网。

为了实现上述目的，本实用新型提供了一种河道水面漂浮物清理网，包括锁紧件、托板和拖网，拖网上部栓系有多个浮球，拖网下部栓系有多个配重块，其中，拖网上部的两端栓系有挂钩，托板一侧的中心位置设置有弧形的匹配槽，匹配槽用于使托板贴合到船尾的外壁上；匹配槽的两侧固定连接有固定臂，固定臂垂直于托板，托板的两端一体成型的设置有轴孔，轴孔上通过销轴轴连接有活动臂，锁紧件的两侧一体成型的设置有弧状的护板，两个护板之间设置有弧状的锁槽，位于外侧的护板的外壁上一体成型的设置有固定孔；锁紧件的数目为四个，其中两个锁紧件的锁槽扣合锁紧在船体中部的船帮，且这两个锁紧件的固定孔轴连接到活动臂上；另外两个锁紧件的锁槽扣合锁紧在船体后部的船帮，且这两个锁紧件的固定孔轴连接到固定臂上；活动臂的辊面上固定连接有多个挂环，活动臂能够以销轴为基点反向旋转至船尾的后侧，活动臂最末端的挂环与拖网的挂钩钩挂连接在一起。

托板的另一侧焊接有多个L型铁柱，位于同一行的多个L型铁柱构成了挂槽，每行挂槽上设置有一根撑杆，撑杆的两端一体成型的设置有锁孔，锁孔与相应挂槽之间钩挂连接。

撑杆一端的锁孔钩挂在托板上的L型铁柱，另一端通过销子锁定到活动臂3上相应的挂环上进而调节活动臂与托板之间展开的角度。

进一步的，浮球为橡胶球或塑料球。

进一步的，撑杆调节的活动臂与托板之间的角度为170度-90度。

进一步的，护板的内侧设置有橡胶垫，在锁槽卡进到船帮上之后，橡胶垫起到增大摩擦的作用。

进一步的，托板可以通过螺栓固定到船尾处。

本实用新型的优点：结构简单，使用方便，撑开结构的捕获范围可调节且不易发生缠绕。具体为：本实用新型使用时，将活动臂从锁紧件上取下，向后翻转到船尾的后方，撑杆调节的活动臂与托板之间的角度为170度-90度。至合适角度后，将拖网的挂钩挂到挂环上即可实现拖网的展开。本实用新型使用完毕后，取下挂网，将活动臂旋转回相应锁紧件处，通过销轴或销子插入固定即可。

附图说明：

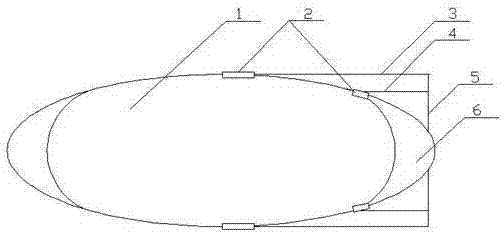

图1为本实用新型的主体结构示意图。

图2为本实用新型连接到船体处的结构示意图。

图3为本实用新型从船体处展开的状态示意图。

图4为本实用新型的托板的后视图。

图5为本实用新型的托板的前视图。

图6为本实用新型的撑杆的结构示意图。

图7为本实用新型的拖网的结构示意图。

图8为本实用新型的锁紧件的结构示意图。

附图标识：

1、船体 2、锁紧件 3、活动臂

4、固定臂 5、托板 6、船尾

7、撑杆 8、挂环 9、匹配槽

10、销轴 11、挂槽 12、锁孔

13、拖网 14、挂钩 15、浮球

16、配重块 21、锁槽 22、固定孔

23、护板

具体实施方式：

下面结合附图对本实用新型进行说明，如图1-图8所示，图1为本实用新型的主体结构示意图。图2为本实用新型连接到船体处的结构示意图。图3为本实用新型从船体处展开的状态示意图。图4为本实用新型的托板的后视图。图5为本实用新型的托板的前视图。图6为本实用新型的撑杆的结构示意图。图7为本实用新型的拖网的结构示意图。图8为本实用新型的锁紧件的结构示意图。

本实用新型公开了一种河道水面漂浮物清理网，包括锁紧件2、托板5和拖网13，拖网13上部栓系有多个浮球15，拖网13下部栓系有多个配重块16，其中，拖网上部的两端栓系有挂钩14，托板5一侧的中心位置设置有弧形的匹配槽9，匹配槽9用于使托板5贴合到船尾6的外壁上；匹配槽9的两侧固定连接有固定臂4，固定臂4垂直于托板5，托板5的两端一体成型的设置有轴孔，轴孔上通过销轴10轴连接有活动臂3，锁紧件2的两侧一体成型的设置有弧状的护板23，两个护板23之间设置有弧状的锁槽21，位于外侧的护板23的外壁上一体成型的设置有固定孔22；锁紧件2的数目为四个，其中两个锁紧件2的锁槽21扣合锁紧在船体1中部的船帮，且这两个锁紧件的固定孔22轴连接到活动臂3上；另外两个锁紧件2的锁槽21扣合锁紧在船体1后部的船帮，且这两个锁紧件的固定孔22轴连接到固定臂4上；活动臂3的辊面上固定连接有多个挂环8，活动臂3能够以销轴为基点反向旋转至船尾6的后侧，活动臂3最末端的挂环8与拖网13的挂钩14钩挂连接在一起。托板5的另一侧焊接有多个L型铁柱，位于同一行的多个L型铁柱构成了挂槽11，每行挂槽11上设置有一根撑杆7，撑杆7的两端一体成型的设置有锁孔12，锁孔12与相应挂槽11之间钩挂连接。撑杆7一端的锁孔钩挂在托板上的L型铁柱，另一端通过销子锁定到活动臂3上相应的挂环8上进而调节活动臂3与托板5之间展开的角度。

进一步的，浮球为橡胶球或塑料球。进一步的，撑杆调节的活动臂与托板之间的角度为170度-90度。进一步的，护板的内侧设置有橡胶垫，在锁槽卡进到船帮上之后，橡胶垫起到增大摩擦的作用。进一步的，托板可以通过螺栓固定到船尾处。

本实用新型结构简单，使用方便，撑开结构的捕获范围可调节且不易发生缠绕。具体为：本实用新型使用时，将活动臂从锁紧件上取下，向后翻转到船尾的后方，撑杆调节的活动臂与托板之间的角度为170度-90度。至合适角度后，将拖网的挂钩挂到挂环上即可实现拖网的展开。本实用新型使用完毕后，取下挂网，将活动臂旋转回相应锁紧件处，通过销轴或销子插入固定即可。
