一种打捆机归拢机构的制作方法

本技术涉及打捆机,具体是一种打捆机归拢机构。
背景技术:
1、我国是世界上秸秆资源非常丰富的国家之一,每年都会有大量的秸秆需要进行收集,传统的人工收集方式生产力相对低下,因此近年来常使用打捆机进行打捆,现有农作物的站杆,大多用收割机统一切割,再用搂草耙进行归拢,最后用打捆机捡拾并打捆,这种方式在使用时,需要使用多种不同功能的机器,因此在使用时影响工作效率,且使用成本较高。
2、基于此,现在提供一种打捆机归拢机构,可以消除现有装置存在的弊端。
技术实现思路
1、本实用新型的目的在于提供一种打捆机归拢机构,以解决背景技术中的问题。
2、为实现上述目的,本实用新型提供如下技术方案:
3、一种打捆机归拢机构,包括安装架体和若干个锯盘片,若干个所述锯盘片固定设在安装筒上,所述安装筒上设有若干个拨草盘,所述安装筒内配合设有套筒,所述套筒与第一减速箱输出端上花键轴配合连接,所述第一减速箱固定设在方杆一侧,所述方杆固定设在安装架体上,所述方杆内部设有若干个牙嵌离合器,所述牙嵌离合器输入端与方杆一侧第二减速箱输出端配合连接,所述第二减速箱一侧固定设有扭矩限制器,两个扭矩限制器之间固定设有传动轴,所述方杆一侧与安装架体位置对应处设有扶草架,所述方杆一侧与两个锯盘片之间配合设有分草架,所述方杆一侧与靠近外侧锯盘片位置对应处固定设有弧形分草架,所述安装架体底端底箱上配合设有便于带动锯盘片转动的驱动组件,所述方杆上端与锯盘片位置对应处配合设有便于对站杆进行导向输送的导向机构,所述底箱内部设有便于对站杆进行归拢输送的输送机构。
4、在上述技术方案的基础上,本实用新型还提供以下可选技术方案:
5、在一种可选方案中:所述驱动组件包括减速机,所述减速机固定设在底箱上端,所述减速机输入端与联轴器一端固定连接,所述联轴器另一端与外部牵引设备输出固定连接,所述减速机一侧输出端与安装架体一侧齿轮箱输出端固定连接,所述齿轮箱一个输出端上第一链轮通过第一链条与安装架体一侧上固定转轴上第二链轮传动连接,所述固定转轴上第三链轮通过第二链条与一个第二减速箱输出端上第四链轮传动连接。
6、在一种可选方案中:所述导向机构包括两个呈对称设置的分草器,所述分草器固定设在方杆上端,所述分草器一端固定设有弧形分草器,所述弧形分草器呈弧形设置,所述方杆上端与弧形分草器一端位置对应处固定设有分草板。
7、在一种可选方案中:所述输送机构包括前转子和后转子,所述前转子两端转动轴上转动设有支撑板,所述支撑板固定设在安装架体一侧,所述底箱一侧与前转子位置对应处固定设有底板,所述后转子转动设在底箱内部,所述底箱内部上端与前转子位置对应处固定设有拨草板,所述安装架体一侧设有便于带动前转子和后转子转动的联动组件。
8、在一种可选方案中:所述联动组件包括固定设在前转子一端转动轴上的第五链轮,所述第五链轮通过第三链条与固定转轴上第三链轮传动连接,所述第三链轮为双链轮,所述齿轮箱上另一输出端与后转子一端转动轴固定连接。
9、在一种可选方案中:所述前转子位置对应处两个拨草盘上方配合设有防护盖。
10、在一种可选方案中:远离所述前转子两端两个拨草盘上端固定设有圆盘,所述圆盘上固定设有若干个拨草刀,所述圆盘上端固定设有锥形筒。
11、相较于现有技术,本实用新型的有益效果如下:
12、本实用新型通过导向机构,在安装架体对站杆进行切割完毕后,通过若干个拨草盘对站杆进行输送,在分草器、弧形分草器和分草板的作用下,便于对站杆移动位置进行限位和导向,切割后的站杆移动至底板上端后,在前转子和后转子的作用下,便于对站杆进行归拢输送,本实用新型通过将收割、归拢、捡拾功能合为一体,便于加快工作效率,增加了打捆设备的实用性。
技术特征:

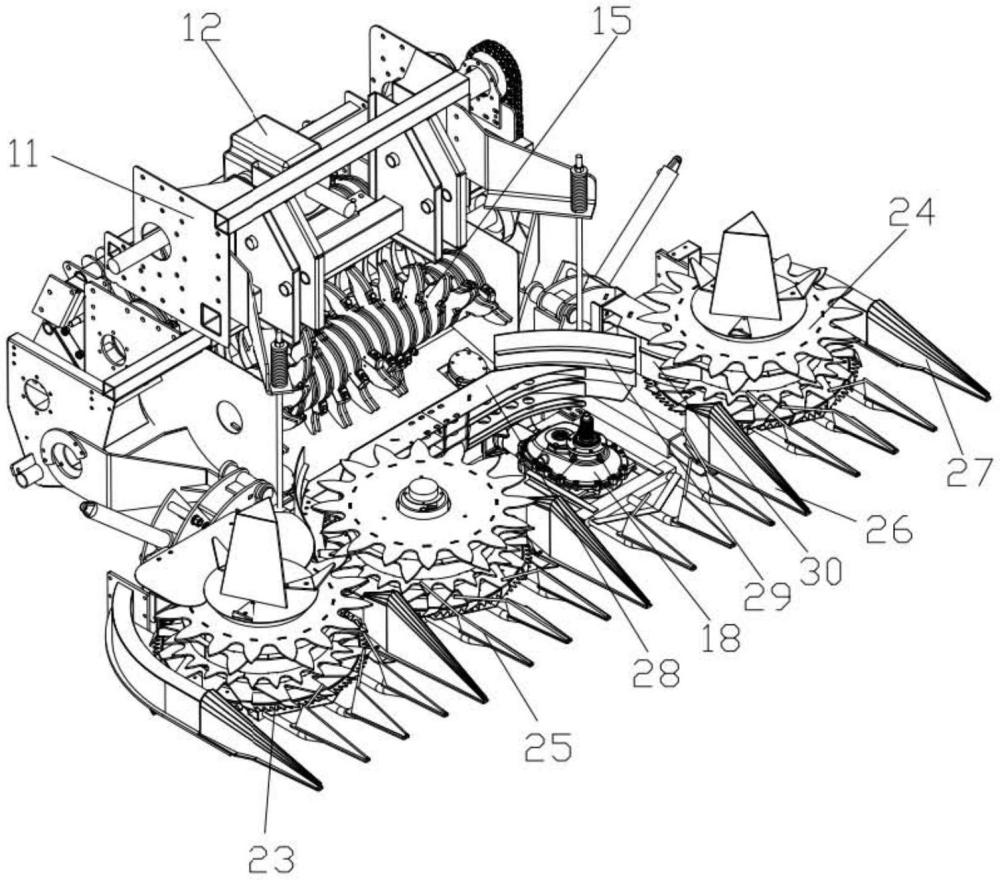

1.一种打捆机归拢机构,包括安装架体(11)和若干个锯盘片(23),若干个所述锯盘片(23)固定设在安装筒上,所述安装筒上设有若干个拨草盘(24),所述安装筒内配合设有套筒,所述套筒与第一减速箱(18)输出端上花键轴配合连接,其特征在于,所述第一减速箱(18)固定设在方杆(21)一侧,所述方杆(21)固定设在安装架体(11)上,所述方杆(21)内部设有若干个牙嵌离合器,所述牙嵌离合器输入端与方杆(21)一侧第二减速箱(22)输出端配合连接,所述第二减速箱(22)一侧固定设有扭矩限制器(19),两个扭矩限制器(19)之间固定设有传动轴(20),所述方杆(21)一侧与安装架体(11)位置对应处设有扶草架(25),所述方杆(21)一侧与两个锯盘片(23)之间配合设有分草架(26),所述方杆(21)一侧与靠近外侧锯盘片(23)位置对应处固定设有弧形分草架(27),所述安装架体(11)底端底箱上配合设有便于带动锯盘片(23)转动的驱动组件,所述方杆(21)上端与锯盘片(23)位置对应处配合设有便于对站杆进行导向输送的导向机构,所述底箱内部设有便于对站杆进行归拢输送的输送机构。
2.根据权利要求1所述的一种打捆机归拢机构,其特征在于,所述驱动组件包括减速机(12),所述减速机(12)固定设在底箱上端,所述减速机(12)输入端与联轴器(13)一端固定连接,所述联轴器(13)另一端与外部牵引设备输出固定连接,所述减速机(12)一侧输出端与安装架体(11)一侧齿轮箱(14)输出端固定连接,所述齿轮箱(14)一个输出端上第一链轮通过第一链条与安装架体(11)一侧上固定转轴上第二链轮传动连接,所述固定转轴上第三链轮通过第二链条与一个第二减速箱(22)输出端上第四链轮传动连接。
3.根据权利要求1所述的一种打捆机归拢机构,其特征在于,所述导向机构包括两个呈对称设置的分草器(28),所述分草器(28)固定设在方杆(21)上端,所述分草器(28)一端固定设有弧形分草器(29),所述弧形分草器(29)呈弧形设置,所述方杆(21)上端与弧形分草器(29)一端位置对应处固定设有分草板(30)。
4.根据权利要求2所述的一种打捆机归拢机构,其特征在于,所述输送机构包括前转子(15)和后转子(17),所述前转子(15)两端转动轴上转动设有支撑板,所述支撑板固定设在安装架体(11)一侧,所述底箱一侧与前转子(15)位置对应处固定设有底板(16),所述后转子(17)转动设在底箱内部,所述底箱内部上端与前转子(15)位置对应处固定设有拨草板,所述安装架体(11)一侧设有便于带动前转子(15)和后转子(17)转动的联动组件。
5.根据权利要求4所述的一种打捆机归拢机构,其特征在于,所述联动组件包括固定设在前转子(15)一端转动轴上的第五链轮,所述第五链轮通过第三链条与固定转轴上第三链轮传动连接,所述第三链轮为双链轮,所述齿轮箱(14)上另一输出端与后转子(17)一端转动轴固定连接。
6.根据权利要求4所述的一种打捆机归拢机构,其特征在于,所述前转子(15)位置对应处两个拨草盘(24)上方配合设有防护盖。
7.根据权利要求6所述的一种打捆机归拢机构,其特征在于,远离所述前转子(15)两端两个拨草盘(24)上端固定设有圆盘,所述圆盘上固定设有若干个拨草刀,所述圆盘上端固定设有锥形筒。
技术总结
本技术公开了一种打捆机归拢机构,涉及打捆机技术领域,该归拢机构包括安装架体和若干个锯盘片,若干个所述锯盘片固定设在安装筒上,所述安装筒上设有若干个拨草盘,所述方杆固定设在安装架体上,两个扭矩限制器之间固定设有传动轴,所述方杆一侧与安装架体位置对应处设有扶草架,所述方杆一侧与两个锯盘片之间配合设有分草架,所述方杆一侧与靠近外侧锯盘片位置对应处固定设有弧形分草架,所述方杆上端与锯盘片位置对应处配合设有便于对站杆进行导向输送的导向机构,所述底箱内部设有便于对站杆进行归拢输送的输送机构,通过导向机构便于对切割完毕后的站杆进行输送,输送机构便于将站杆输送至打捆机内部。
技术研发人员:陈振启,裴伟壮,王爽
受保护的技术使用者:辽宁海阔机械设备制造有限公司
技术研发日:20231019
技术公布日:2024/8/27
