一种节能型电蚊拍的制作方法

本实用新型涉及电器技术领域，具体涉及一种节能型电蚊拍。

背景技术：

电子高压灭蚊手拍以其实用、方便、灭蚊(苍蝇或飞蛾等)效果好、无化学污染、安全卫生等优点，普遍受到人们的欢迎，已逐步成为夏日灭虫不可缺少的工具，成为夏季畅销的小家电产品。

目前的电蚊拍一般使用电池或者充电形式供电，这样无疑增加电池的使用量，也增加用电负荷，亟待改进。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的节能型电蚊拍，能够降低电池的使用量，同时减小电负荷，合理利用资源，节能环保，实用性强。

为实现上述目的，本实用新型采用的技术方案是：它包含电蚊拍本体；所述的电蚊拍本体由电蚊拍体、手柄、开关、端盖构成；手柄的上端设有电蚊拍体，手柄的底部设有端盖，手柄的侧壁设有开关，所述的电蚊拍体由框体和电网构成，框体内设有电网；它还包含光伏板体、继电器、蓄电池、螺钉、螺帽；光伏板体的上下两端均通过螺钉、螺帽的配合与电蚊拍体连接；所述的光伏板体由外框和光伏板构成，外框内设有光伏板；所述的外框和框体的上下两端均设有与螺钉相配合的穿孔；所述的蓄电池和继电器均设置在手柄内，且光伏板体与蓄电池和继电器连接，蓄电池与电蚊拍体和开关连接。

进一步地，所述的框体的内部嵌设有数个荧光灯珠，且数个荧光灯珠均与电蚊拍体并联后与开关和蓄电池串联。

进一步地，所述的电蚊拍本体的底部设有支架。

进一步地，所述的继电器为常闭继电器。

采用上述结构后，本实用新型有益效果为：本实用新型所述的一种节能型电蚊拍，能够降低电池的使用量，同时减小电负荷，合理利用资源，节能环保，实用性强，本实用新型具有结构简单，设置合理，制作成本低等优点。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

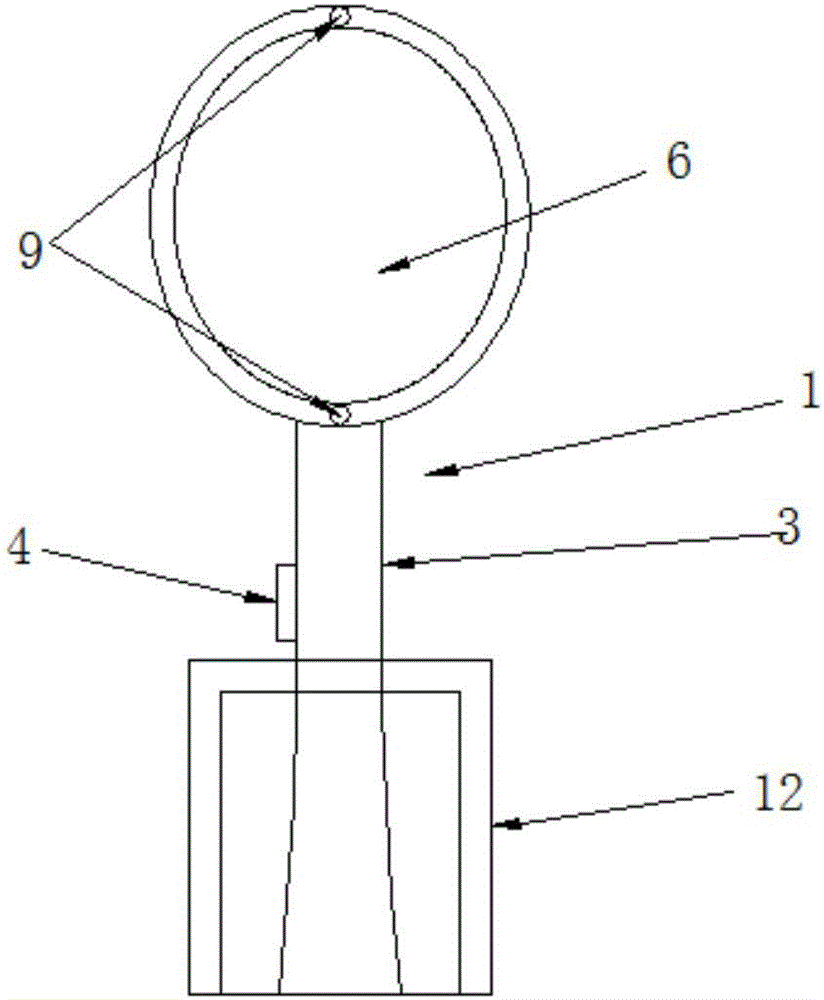

图1是本实用新型的结构示意图。

图2是本实用新型充电状态示意图。

图3是本实用新型中支架的结构示意图。

图4是本实用新型中电蚊拍体与光伏板体的连接关系侧视图。

图5是本实用新型使用状态示意图。

图6是本实用新型的电路连接示意图。

附图标记说明：

电蚊拍本体1、电蚊拍体2、框体2-1、电网2-2、手柄3、开关4、端盖5、光伏板体6、外框6-1、光伏板6-2、继电器7、蓄电池8、螺钉9、螺帽10、荧光灯珠11、支架12、穿孔13。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

参看如图1-图6所示，本具体实施方式采用的技术方案是：它包含电蚊拍本体1；所述的电蚊拍本体1由电蚊拍体2、手柄3、开关4、端盖5构成；手柄3的上端设有电蚊拍体2，手柄3的底部设有端盖5，手柄3的侧壁设有开关4，所述的电蚊拍体2由框体2-1和电网2-2构成，框体2-1内设有电网2-2(以上为现有技术，在此不做赘述)；它还包含光伏板体6、继电器7、蓄电池8、螺钉9、螺帽10；电蚊拍体2的前后两侧均设有光伏板体6，光伏板体6的上下两端均通过螺钉9、螺帽10的配合与电蚊拍体2连接；所述的光伏板体6由外框6-1和光伏板6-2构成，外框6-1内部通过螺钉连接有光伏板6-2；所述的外框6-1和框体2-1的上下两端均设有与螺钉9相配合的穿孔13；所述的蓄电池8和继电器7均通过螺钉连接固定在手柄3内壁，且光伏板体6与蓄电池8和继电器7连接，蓄电池8与电蚊拍体2和开关4连接。

进一步地，所述的框体2-1的内部嵌设有数个荧光灯珠11，且数个荧光灯珠11均与电蚊拍体2并联后与开关4和蓄电池8串联，用于对蚊虫的吸引，有助于蚊虫的消除。

进一步地，所述的电蚊拍本体1的底部设有支架12，方便将电蚊拍本体1摆放使用。

进一步地，所述的继电器7为常闭继电器。

本具体实施方式的工作原理：在白天对蓄电池8进行充电时，光伏板体6接通继电器7与蓄电池8，此时继电器7的线圈通电，由于继电器7为常闭继电器，此时继电器7内的开关断开，从而电蚊拍体2和荧光灯珠11的电路断开不工作；当到夜晚时，光伏板体6无法给蓄电池8供电，此时继电器7的线圈不通电，其内部的开关接通，此时只需打开开关4即可接通电蚊拍体2和荧光灯11，使其工作，进行灭蚊；在不使用时，可以将两侧的光伏板体6通过螺钉9与电蚊拍体2重合固定，以保护电蚊拍体2内的电网2-2，在充电时，可以将上端的螺钉9卸下，光伏板体6围绕下端的螺钉9旋转180度，使光伏板6-2充分与太阳光接触。

采用上述结构后，本具体实施方式有益效果为：本具体实施方式所述的一种节能型电蚊拍，能够降低电池的使用量，同时减小电负荷，合理利用资源，节能环保，实用性强，本实用新型具有结构简单，设置合理，制作成本低等优点。

以上所述，仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其它修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
