一种粘鼠板的制作方法

本实用新型涉及捕鼠器材领域，尤其涉及一种粘鼠板。

背景技术：

在日常生活中，老鼠的活动严重影响了人们的家庭生活，目前，人们通常采用粘鼠板来进行灭鼠，现有的粘鼠板通常包括有第一面板和第二面板，第一面板和第二面板的内端面上均涂设有粘鼠胶，从而使老鼠无论从第一面板或第二面板经过，都会被粘鼠胶粘住。但在实际应用过程中，由于老鼠经常活动于比较潮湿或是沾满灰尘的地方，所以老鼠四肢经常是潮湿或是沾满灰尘的，这极大的降低了老鼠四肢与这种粘鼠板的粘力，从而经常出现老鼠踩在粘鼠板上吃了诱饵却安全逃跑的情况。

专利号为2017202483763 的中国实用新型专利，通过粘鼠板两侧设置凸出的固定片用于卡接皮筋，再在连接两块面板的连接条端部设置凸出的承力条用于张紧皮筋，在其中一块面板底部设置一个支撑块，使老鼠在踩上粘鼠板时粘鼠板会自动弹起合紧，夹住老鼠，从而防止老鼠逃脱。这种结构的粘鼠板由于在面板上设置有凸出的固定片和承力条，需要人工折叠，不方便机器一体化生产，增加了生产成本，并且，粘鼠板只能单面板触发弹起，捕鼠效果仍欠佳。

因此，现有技术还有待于改进和发展。

技术实现要素：

鉴于上述现有技术的不足，本实用新型提供的一种粘鼠板，通过在第一面板和第二面板两侧设置卡接件，在连接条的底部设置支撑块，再通过弹性件的拉力使第一面板与第二面板斜向上凸起，当老鼠踩任意一块面板上时另一块面板会快速弹起自动合闭，夹紧老鼠，解决了现有粘鼠板不方便加工生产以及只能单面触发闭合的技术问题。

本实用新型的技术方案如下：

一种粘鼠板，包括第一面板、第二面板、连接第一面板与第二面板的连接条、设置于第一面板和第二面板内面的粘胶层、对应设置于粘胶层上的隔离扣，其中，所述连接条底部固定设置有支撑块，所述第一面板和第二面板同侧设置有凹入的卡接件；所述粘鼠板还包括弹性件，所述弹性件连接第一面板和第二面板同侧的卡接件。

所述的粘鼠板，其中，所述支撑块至少设置为一个。

所述的粘鼠板，其中，所述连接条的的宽度大于或等于支撑块的宽度。

所述的粘鼠板，其中，所述卡接件上设置有两个连接通孔和两个导入槽，所述导入槽的一端与连接通孔相连，所述导入槽另一端为V形开口。

所述的粘鼠板，其中，所述第一面板和第二面板的两端均设置有锯齿边。

有益效果：本实用新型提供的一种粘鼠板，通过在第一面板和第二面板两侧设置卡接件，在连接条的底部设置支撑块，再通过弹性件的拉力使第一面板与第二面板斜向上凸起，当老鼠踩任意一块面板上时另一块面板会快速弹起自动合闭，夹紧老鼠，解决了现有粘鼠板不方便加工生产以及只能单面触发闭合的技术问题。

附图说明

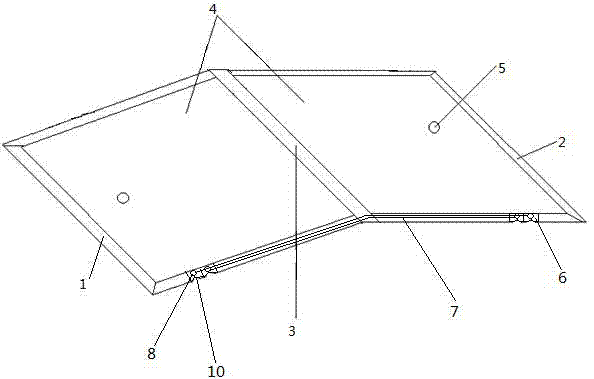

图1为本实用新型实施例1粘鼠板打开后的结构示意图。

图2为本实用新型实施例2粘鼠板打开后的结构示意图。

图3为本实用新型一种粘鼠板闭合的结构示意图。

图4为本实用新型卡接件的放大结构示意图。

图5为本实用新型一种实施例的结构示意图。

图6为本实用新型对比实施例粘鼠板打开后的结构示意图。

1-第一面板；2-第二面板；3-连接条；4-粘胶层；5-隔离扣；6-卡接件；7-弹性件；8-连接通孔；9-支撑块；10-V形开口；11-导入槽；12-固定片；13-承力条；14-锯齿边。

具体实施方式

本实用新型提供一种粘鼠板，为使本实用新型的目的、技术方案及效果更加清楚、明确，以下对本实用新型进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

结合图1和图2所示，一种粘鼠板，包括第一面板1、第二面板2、连接第一面板1与第二面板2的连接条3、设置于第一面板1和第二面板2内面的粘胶层4、对应设置于粘胶层4上的隔离扣5，其中，连接条3底部固定设置有支撑块9，第一面板1和第二面板2同侧（同侧指第一面板和第二面板的同一侧或者是两侧）设置有凹入的卡接件6；所述粘鼠板还包括弹性件7，弹性件优选为皮筋，弹性件7连接第一面板1和第二面板2同侧的卡接件6。本实用新型在第一面板1和第二面板2同侧设置有凹入的卡接件6，凹入的卡接件可以实现机器自动化加工生产，无需人工进行后续加工，极大地提高了生产效率，节约了生产成本；进而分别在第一面板1和第二面板2同侧的卡接件6上卡入一根弹性件7，从而使弹性件7拉紧第一面板1和第二面板2，使第一面板1和第二面板2均沿着连接条3斜向上凸起。第一面板1和第二面板2打开，连接条3向上拱，粘胶层4向外，并且弹性件7绷紧，使粘鼠板处于工作状态；支撑块9的设置是利用杠杆原理，使第一面板1或第二面板2在弹性件7的拉力下可以自动弹起闭合，本实用新型因为支撑块9设置于连接条3底部，所以当第一面板1和第二面板2中任意一块被下压时，弹性件7带动第一面板1和第二面板2自动闭合，使老鼠更容易触发捕鼠板，大大提高了捕捉到老鼠的机会。故一旦老鼠踩上第一面板1和第二面板2中任意一块上时，老鼠四肢会沾满粘胶，并且第一面板1和第二面板2会立刻自动合闭，粘住老鼠身上的毛，从而加大受粘面积，这样就会牢牢地粘住老鼠，老鼠越挣扎就会带动更多的胶水粘住老鼠毛，使粘胶裹满鼠身并夹紧老鼠，进而使老鼠在踩到面板上粘胶的情况下无法逃脱。

此外，因为粘鼠板放在底面的角落容易受潮，参见图6，若在粘鼠板的第一面板1和第二面板2同侧设置凸出固定片12用于连接弹性件7，由于弹性件7的弹力较大又没有粘鼠板面板的支撑，在粘鼠板潮湿的情况下，粘鼠板会被弹性件7拉扯至倒V字形（即沿着连接条上拱太高），使粘鼠板面板沿着连接条3的倾斜度太高，无法起到捕鼠的技术效果。本实用新型在第一面板1和第二面板2同侧设置有凹入的卡接件6，弹性件7卡入卡接件6后由第一面板1和第二面板2的边部支撑，不仅可以起到容易机械化自动加工生产的目的，而且还避免了在粘鼠板的第一面板1和第二面板2同侧设置凸出固定片12在粘鼠板潮湿的情况下无法捕捉到老鼠的问题。

参见图3，进一步的，支撑块9至少设置为一个。支撑块9优选设置为两个，固定设置于连接条3的两端。支撑块9设置在连接条3的两端，使第一面板1和第二面板2的闭合敏感度最高，最易触发闭合。

进一步的，连接条3的的宽度大于或等于支撑块9的宽度，使支撑块9可以更好的受力。优选地，连接条3的宽度设置为10mm-35mm，如果连接条3的宽度太小，在粘鼠板闭合时两块面板之间的距离太小，容易把夹住的老鼠挤出去，若连接条3宽度太宽，在粘鼠板闭合时两块面板之间的距离太大，导致夹不住老鼠。实践证明，连接条3设置10mm-35mm捕鼠效果最优。

实际应用中，参见图,4，卡接件6上设置有两个连接通孔8和两个导入槽11，导入槽11的一端与连接通孔8相连，所述导入槽11另一端为V形开口10。连接通孔8用于卡住弹性件7，V形开口10方便弹性件7的卡入，导入槽11方便弹性件7从V形开口10卡入连接通孔8中而又不会自动退出连接通孔8。

优选地，参见图5，第一面板1和第二面板2的两端均设置有锯齿边14。锯齿边14微倾斜向上，可以选择性的安装，用于在粘鼠板夹住老鼠时卡住老鼠，以防老鼠脱出，起到一个阻拦作用。

再进一步的，第一面板1、第二面板2和连接条3均采用木质材料或纤维等环保材料制作而成。

实施例1

如图1所示，本方案为最优实施例，一种粘鼠板，包括第一面板1、第二面板2、连接第一面板1与第二面板2的连接条3、设置于第一面板1和第二面板2内面的粘胶层4、对应设置于粘胶层4上的隔离扣5，其中，连接条3底部固定设置有支撑块9，支撑块9优选设置为两个，平行设置于连接条3的两端；第一面板1和第二面板2两侧均设置有凹入的卡接件6；所述粘鼠板还包括皮筋，皮筋连接第一面板1和第二面板2同侧的固定片6。

实施例2

如图2所示，本方案为最优实施例，一种粘鼠板，包括第一面板1、第二面板2、连接第一面板1与第二面板2的连接条3、设置于第一面板1和第二面板2内面的粘胶层4、对应设置于粘胶层4上的隔离扣5，其中，连接条3底部固定设置有支撑块9，支撑块9优选设置为两个，平行设置于连接条3的两端；第一面板1和第二面板2同一侧设置有凹入的卡接件6；所述粘鼠板还包括皮筋，皮筋连接第一面板1和第二面板2同侧的固定片6。

对比实施例

如图6所示，一种粘鼠板，包括第一面板1、第二面板2、连接第一面板1与第二面板2的连接条3、设置于第一面板1和第二面板2内面的粘胶层4、对应设置于粘胶层4上的隔离扣5，其中，第一面板1或第二面板2外面固定设置有支撑块9，支撑块9优选设置为两个，平行设置于靠近连接条3的位置；第一面板1和第二面板2的两侧均设置有凸出的固定片12；所述粘鼠板还包括皮筋，皮筋连接第一面板1和第二面板2同侧的固定片12。连接条3的两端均固定连接有承力条13。

本实用新型提供的一种粘鼠板，在第一面板和第二面板上均涂有粘胶层，然后通过在第一面板和第二面板两侧设置凹入的卡接件，在连接条底部设置支撑块，再通过弹性件的拉力使第一面板与第二面板斜向上凸起，当老鼠踩任意一块面板上时另一块面板会快速弹起自动合闭，夹紧并粘住老鼠，解决了现有粘鼠板不方便加工生产以及只能单面触发闭合的技术问题。

应当理解的是，本实用新型的应用不限于上述的举例，对本领域普通技术人员来说，可以根据上述说明加以改进或变换，所有这些改进和变换都应属于本实用新型所附权利要求的保护范围。
