一种适用于园林绿化苗木的长效固态施肥装置的制作方法

本实用新型涉及一种适用于园林绿化苗木的长效固态施肥装置。

背景技术：

固态肥料其呈固体状态的肥料。绝大多数的商品肥料是固体肥料。与液体肥料相比，固体肥料容易贮存、运输，施用也比较方便。就其外观形态可分为颗粒肥料、粉状肥料和包膜肥料。值得提出的是包膜肥料又称包衣肥料、薄膜肥料。指用半透性或不透性薄膜物质包裹速效性化肥颗粒而成的肥料。成膜物质有塑料、树脂、石蜡、聚乙烯和元素硫等。包膜的目的是使包膜肥料在施入土壤后里面的速效养分缓慢地释放出来，以延长肥效。释放速率决定于包膜种类、厚度、粒径、肥料溶解性、土壤温度、土壤含水量以及土壤微生物活性等。适用于经济价值高、生育期长、需肥量大但又不便分次施肥的作物，以及养分易于淋失的温高、多雨地区或灌溉地区，尤其是在质地轻的砂性土壤上。虽然固态肥料具有良好的性能，但是目前固态肥料的施肥还是采用传统的纯手工操作，因此效率非常的低下。

技术实现要素：

本实用新型的目的是提供一种适用于园林绿化苗木的长效固态施肥装置。

本实用新型解决其上述的技术问题所采用以下的技术方案：一种适用于园林绿化苗木的长效固态施肥装置，其主要构造有：施料臂、固定板、橡皮块、金属杆、滑动块、轴棒、刀片、复合固态肥料、承台盘、转轴，所述的施料臂一端通过轴承内纵向贯通有转轴，转轴上套接有承台盘，所述的承台盘上固定有复合固态肥料；

所述的施料臂一端末固定有金属杆，金属杆依次贯通橡皮块、滑动块；所述的滑动块上设有轴棒，轴棒横向位置固定有刀片；所述的施料臂一端末与滑动块之间拉有一根弹簧；所述的施料臂另一端末焊接有固定板，固定板通过螺栓固定于农业的行走器械上；

所述的复合固态肥料是底部木料圆板为基座，依次叠加有机肥层、无机肥层所构成，并且在复合固态肥料外包裹有一层聚乙烯薄膜。

进一步地，所述的转轴一端末被电钻转杆所夹持。

本实用新型的有益效果：采用施料臂一端通过轴承内纵向贯通有转轴，转轴上套接有承台盘，所述的承台盘上固定有复合固态肥料的技术手段，实现了固态肥料的施肥机械化操作，提供整体施肥效率。

附图说明

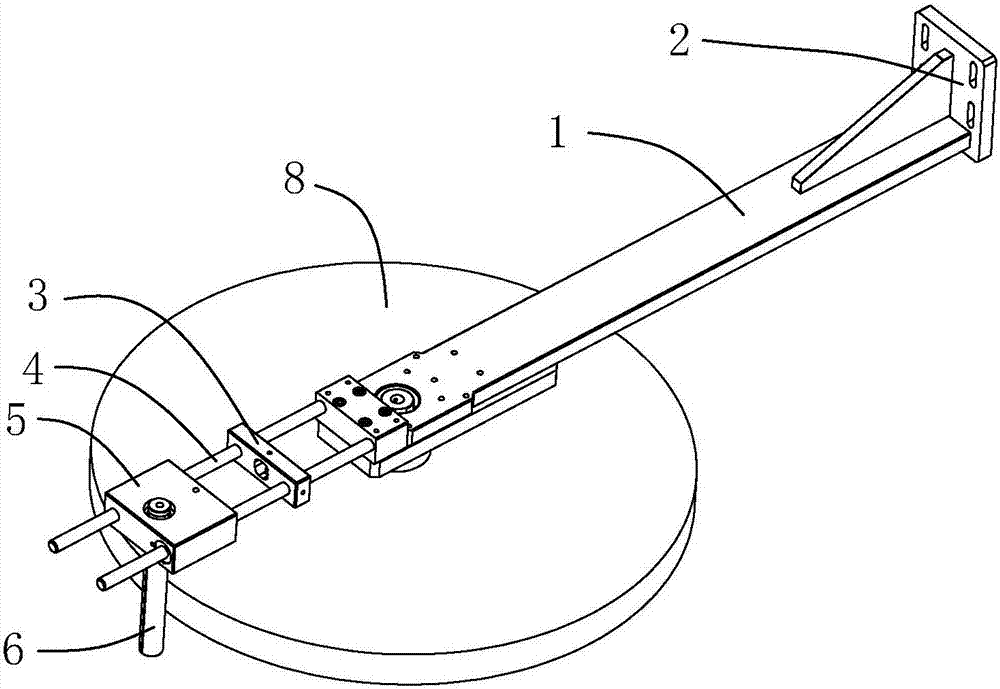

图1为本实用新型一种适用于园林绿化苗木的长效固态施肥装置整体（装载复合固态肥料）结构图。

图2为本实用新型一种适用于园林绿化苗木的长效固态施肥装置整体（无复合固态肥料）结构图。

图中1-施料臂，2-固定板，3-橡皮块，4-金属杆，5-滑动块，6-轴棒，7-刀片，8-复合固态肥料，9-承台盘，10-转轴。

具体实施方式

下面结合附图1-2对本实用新型的具体实施方式做一个详细的说明。

实施例：一种适用于园林绿化苗木的长效固态施肥装置，其主要构造有：施料臂1、固定板2、橡皮块3、金属杆4、滑动块5、轴棒6、刀片7、复合固态肥料8、承台盘9、转轴10，所述的施料臂1一端通过轴承内纵向贯通有转轴10，转轴10上套接有承台盘9，所述的承台盘9上固定有复合固态肥料8；

所述的施料臂1一端末固定有金属杆4，金属杆4依次贯通橡皮块3、滑动块5；所述的滑动块5上设有轴棒6，轴棒6横向位置固定有刀片7；所述的施料臂1一端末与滑动块5之间拉有一根弹簧；所述的施料臂1另一端末焊接有固定板2，固定板2通过螺栓固定于农业的行走器械上；

所述的复合固态肥料8是底部木料圆板为基座，依次叠加有机肥层、无机肥层所构成，并且在复合固态肥料8外包裹有一层聚乙烯薄膜。

所述的转轴10一端末被电钻转杆所夹持。

实现过程：电钻转动带动了轴棒6的转动，轴棒6的转动带动了承台盘9的转动，由于承台盘9上固定有复合固态肥料8，因此复合固态肥料8会发生自转。

在滑动块5下设有的轴棒6，因为一直在轴棒6处于与复合固态肥料8相切的状态，而且轴棒6上设有刀片，因此当复合固态肥料8转动时，其刀片7能够刨削复合固态肥料8的一圈。又由于施料臂1一端末与滑动块5之间拉有一根弹簧，因此当复合固态肥料8变小时，其相切的刀片7能够自动回缩，保持相切状态。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
