基于施肥处方图实现施肥量可调节的装置的制作方法

本技术涉及施肥设备，尤其涉及基于施肥处方图实现施肥量可调节的装置。

背景技术：

1、施肥设备是一种用于对农作物进行撒料施肥的设备，涉及施肥设备技术领域，随着社会的发展，施肥设备行业也越来越发达，施肥设备也不断得到改进以适应生产的需要，在农作物生产过程中，施肥是重中之重，现有的施肥机器智能化程度较低，无法做到精准变量施肥，容易造成肥料的浪费，对土地环境造成很大的影响，在使用施肥设备的过程中，施肥设备通常直接对肥料进行撒料施肥，多数施肥设备仅具有施肥出料的功能，不具有调节控量的功能，使用起来较为不便，施肥设备需要对肥料进行均匀撒料，在对不同的农作物进行施肥撒料时，农作物的施肥量也不同，要根据施肥处方图的施肥撒料量来调节，施肥设备未设置调节控量功能，从而不便调节控量的问题。

技术实现思路

1、为了克服施肥设备在使用的过程中，施肥设备需要对肥料进行均匀撒料，在对不同的农作物进行施肥撒料时，农作物的施肥量也不同，要根据施肥处方图的施肥撒料量来调节，施肥设备未设置调节控量功能，从而不便调节控量的问题。

2、本实用新型的技术方案为：基于施肥处方图实现施肥量可调节的装置，包括有搅拌组件、粉碎组件、控量组件、施肥组件、控制组件、入料管和设备主体；设备主体的上方设置有入料管，设备主体的内部设置有搅拌功能的搅拌组件，搅拌组件的下方设置有粉碎功能的粉碎组件，粉碎组件的下方设置有控量功能的控量组件，控量组件的下方设置有施肥组件，设备主体的侧壁上设置有控制组件。

3、优选的，肥料通过入料管加注至设备主体的内部，可以将施肥处方图施肥量的需求数据输入至控制组件内，通过控制组件可以操控设备主体和观察设备主体的使用状态，启动搅拌组件可以进行转动，搅拌组件可以对肥料混合均匀搅拌，搅拌组件可以带动粉碎组件进行转动，通粉碎组件相互配合，可以对结块的肥料进行粉碎，从而可以实现防止堵塞出料口的效果，启动控量组件可以进行转动，基于施肥处方图施肥量的需求，粉碎后的肥料通过对应控量组件导出，从而可以达到调节控量的目的，通过施肥组件可以进行均匀出料施肥。

4、作为优选，搅拌组件包括有驱动电机、驱动轴、搅拌杆和搅拌轴；设备主体的上方设置有驱动电机，驱动电机的输出端设置有驱动轴，驱动轴的下方设置有搅拌轴，搅拌轴的侧壁上设置有搅拌杆，搅拌杆设置有多组；启动驱动电机可以进行转动，驱动电机可以带动驱动轴进行转动，驱动轴可以带动搅拌轴进行转动，搅拌轴可以带动多组搅拌杆进行转动，从而可以实现对肥料混合搅拌的效果。

5、作为优选，粉碎组件包括有搅拌轮、粉碎板和粉碎孔；搅拌轴的侧壁上设置有搅拌轮，搅拌轮的下方设置有粉碎板，粉碎板的内部开设有粉碎孔，粉碎孔开设有多组；搅拌轴可以带动搅拌轮进行转动，通过搅拌轮与粉碎板的相互配合，可以对结块的肥料进行粉碎，从而可以实现防止堵塞出料口的效果。

6、作为优选，控量组件包括有导料板、出料板和出料槽；粉碎板的下方设置有导料板，导料板的下方设置有出料板，出料板的内部开设有出料口；出料槽设置为扇形，粉碎后的肥料通过导料板导料至出料槽内，从而可以实现导料的效果。

7、作为优选，控量组件还包括有保护壳、转动电机、转动轴、控量板和控量孔；设备主体的内部设置有保护壳，保护壳的内部设置有转动电机，转动电机的输出端设置有转动轴，转动轴的一端设置有控量板，控量板的内部开设有控量孔，控量孔开设有多组；启动转动电机可以进行转动，转动电机可以带动转动轴进行转动，转动轴可以带动控量板进行转动，控量板设置有四个扇形区域，每个扇形区域内开设的控量孔尺寸不同，基于施肥处方图施肥量的需求，将对应的控量孔转动至扇形出料槽的下方，从而可以达到调节控量的目的。

8、作为优选，施肥组件包括有导向板、出料孔和出料盒；转动电机的一侧设置有导向板，设备主体的下方设置有出料盒，出料盒的内部开设有出料孔，出料孔开设有多组；肥料通过导向板导料至出料盒内，通过多组出料孔进行均匀出料，从而可以实现施肥出料的效果。

9、作为优选，控制组件包括有控制器、控制按钮和显示屏；设备主体的一侧设置有控制器，控制器的侧壁上设置有控制按钮，控制按钮设置有多组，控制器的侧壁上设置有显示屏；可以将施肥处方图施肥量的需求数据输入至控制器内，通过多组控制按钮可以操控设备主体，通过显示屏可以观察设备主体的使用状态。

10、本实用新型的有益效果：

11、1、相较于传统的施肥设备在使用的过程中，施肥设备通常直接对肥料进行撒料施肥，多数施肥设备仅具有施肥出料的功能，不具有调节控量的功能，使用起来较为不便，该施肥设备通过将处方数据输入装置，再通过驱动装置对应转动，从而可以达到调节控量的目的；

12、2、搅拌轴可以带动搅拌轮进行转动，通过搅拌轮与粉碎板的相互配合，可以对结块的肥料进行粉碎，从而可以实现防止堵塞出料口的效果，出料槽设置为扇形，粉碎后的肥料通过导料板导料至出料槽内，启动转动电机可以进行转动，转动电机可以带动转动轴进行转动，转动轴可以带动控量板进行转动，控量板设置有四个扇形区域，每个扇形区域内开设的控量孔尺寸不同，基于施肥处方图施肥量的需求，将对应的控量孔转动至扇形出料槽的下方，从而可以达到调节控量的目的；

13、3、肥料通过入料管加注至设备主体的内部，可以将施肥处方图施肥量的需求数据输入至控制器内，通过多组控制按钮可以操控设备主体，通过显示屏可以观察设备主体的使用状态，启动驱动电机可以进行转动，驱动电机可以带动驱动轴进行转动，驱动轴可以带动搅拌轴进行转动，搅拌轴可以带动多组搅拌杆进行转动，从而可以实现对肥料混合搅拌的效果。

1.基于施肥处方图实现施肥量可调节的装置，包括有搅拌组件(1)；其特征在于：还包括有粉碎组件(2)、控量组件(3)、施肥组件(4)、控制组件(5)、入料管(7)和设备主体(6)；设备主体(6)的上方设置有入料管(7)，设备主体(6)的内部设置有搅拌功能的搅拌组件(1)，搅拌组件(1)的下方设置有粉碎功能的粉碎组件(2)，粉碎组件(2)的下方设置有控量功能的控量组件(3)，控量组件(3)的下方设置有施肥组件(4)，设备主体(6)的侧壁上设置有控制组件(5)。

2.根据权利要求1的基于施肥处方图实现施肥量可调节的装置，其特征在于：搅拌组件(1)包括有驱动电机(101)、驱动轴(102)、搅拌杆(104)和搅拌轴(103)；设备主体(6)的上方设置有驱动电机(101)，驱动电机(101)的输出端设置有驱动轴(102)，驱动轴(102)的下方设置有搅拌轴(103)，搅拌轴(103)的侧壁上设置有搅拌杆(104)，搅拌杆(104)设置有多组。

3.根据权利要求2的基于施肥处方图实现施肥量可调节的装置，其特征在于：粉碎组件(2)包括有搅拌轮(201)、粉碎板(202)和粉碎孔(203)；搅拌轴(103)的侧壁上设置有搅拌轮(201)，搅拌轮(201)的下方设置有粉碎板(202)，粉碎板(202)的内部开设有粉碎孔(203)，粉碎孔(203)开设有多组。

4.根据权利要求1的基于施肥处方图实现施肥量可调节的装置，其特征在于：控量组件(3)包括有导料板(301)、出料板(302)和出料槽(303)；粉碎板(202)的下方设置有导料板(301)，导料板(301)的下方设置有出料板(302)，出料板(302)的内部开设有出料口。

5.根据权利要求1的基于施肥处方图实现施肥量可调节的装置，其特征在于：控量组件(3)还包括有保护壳(304)、转动电机(305)、转动轴(306)、控量板(307)和控量孔(308)；设备主体(6)的内部设置有保护壳(304)，保护壳(304)的内部设置有转动电机(305)，转动电机(305)的输出端设置有转动轴(306)，转动轴(306)的一端设置有控量板(307)，控量板(307)的内部开设有控量孔(308)，控量孔(308)开设有多组。

6.根据权利要求5的基于施肥处方图实现施肥量可调节的装置，其特征在于：施肥组件(4)包括有导向板(401)、出料孔(402)和出料盒(403)；转动电机(305)的一侧设置有导向板(401)，设备主体(6)的下方设置有出料盒(403)，出料盒(403)的内部开设有出料孔(402)，出料孔(402)开设有多组。

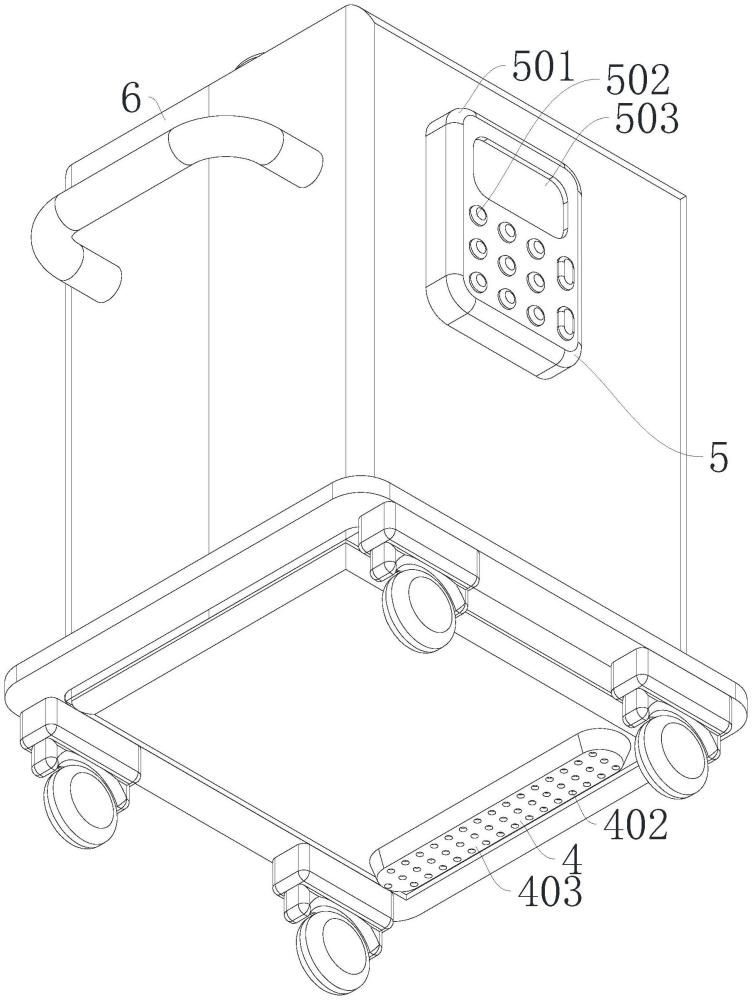

7.根据权利要求1的基于施肥处方图实现施肥量可调节的装置，其特征在于：控制组件(5)包括有控制器(501)、控制按钮(502)和显示屏(503)；设备主体(6)的一侧设置有控制器(501)，控制器(501)的侧壁上设置有控制按钮(502)，控制按钮(502)设置有多组，控制器(501)的侧壁上设置有显示屏(503)。
