一种油菜打尖机的制作方法

本技术涉及打尖机，尤其涉及一种油菜打尖机。

背景技术：

1、打尖的原理是去掉茎的生长点，生长素分泌，去除顶芽的分生组织，可控制加高和抽长生长，有利于加粗生长和加速果实发育，目的是营养生长促进生殖生长，使植物多开花结果，这种打尖技术现广泛用于农业植物产业。

2、但是目前传统的打尖方式一般都是人工操作，俗称“掐尖”，就是工人带着一个电动打尖机，在田地里一遍又一遍地打尖，需要工人一直拿着打尖机，并且打尖部位不会都在同一水平线上，会使得工人疲劳作业，致使不能保证打尖的效果，造成无效打尖和浪费劳动力的问题。

技术实现思路

1、本实用新型的目的是为了现有设备在使用时，由于无法保证打尖的效果，使得工人疲劳作业，造成无效打尖和浪费劳动力的问题，而提出的一种油菜打尖机。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种油菜打尖机，包括小推车机构，所述小推车机构的内壁一侧固定贯穿有升级打尖机构；

3、所述小推车机构包括有小推车底板，所述小推车底板的底部固定安装有四个滑轮，所述小推车底板的顶部固定安装有固定盒，所述固定盒的内壁底部固定安装有固定升降机主体，所述固定升降机主体的内表壁开设有两个第一滑槽，两个所述第一滑槽的内表壁之间活动嵌设有带孔固定块，所述带孔固定块的内部旋转连接有螺纹杆，所述固定升降机主体的顶部固定安装有驱动电机，且驱动电机的输出端与螺纹杆的顶部固定连接，所述固定升降机主体的外壁一侧开设有两个第二滑槽，两个所述第二滑槽的内表壁之间活动插设有滑块，所述滑块的外表壁开设有贯穿圆孔，所述小推车底板的外壁一侧固定安装有两个固定柱，两个所述固定柱的顶部之间固定插设有固定拉手，所述固定拉手的外表壁之间固定插设有固定板。

4、优选的，所述升级打尖机构包括有打尖杆，所述打尖杆的外壁一侧固定安装有驱动机，所述驱动机的底部设置有第一连接柱。

5、优选的，所述第一连接柱的底部固定连接有第一保护盒，所述驱动机的底部中心设置有第一驱动钮，所述第一驱动钮的底部活动安装有转动轮。

6、优选的，所述转动轮的外表壁开设有凹槽，所述凹槽的内表壁固定安装有多个小刀片，所述第一保护盒的底部设置有第二连接柱。

7、优选的，所述第二连接柱的底部固定连接有第二保护盒，所述转动轮的底部中心设置有第二驱动钮，所述第二驱动钮的外表壁固定安装有主刀片。

8、优选的，所述打尖杆的外表壁固定插设在贯穿圆孔的内部。

9、与现有技术相比，本实用新型的优点和积极效果在于，

10、本实用新型中，通过小推车底板下滑轮的滚动，劳动工人只需要推动固定拉手，即可操作小推车机构，可以减轻劳动工人手动作业带来的疲劳，在此之后，小推车机构的固定板上固定安装有一个固定盒，在其内部固定安装有一个固定升降机主体，通过控制固定升降机主体顶部的驱动电机，可以有效调节螺纹杆对带孔固定块进行上下移动，致使劳动工人不用上下手动控制打尖机，从而解决了劳动工人疲劳作业所带来的无效打尖和浪费劳动力的问题。

11、2、本实用新型中，在升级打尖机构中，打尖杆的外表壁与贯穿圆孔的内表壁固定套设，通过打尖杆上驱动机控制转动轮转动，以此实现第一次打尖，带动转动轮上的小刀片匀速切割，在保护盒的保护下，可以避免小刀片脱落或者打尖时产生的物体打到劳动工人，在此之后，主刀片即刻进行第二次打尖，同样也有保护盒保护，在此操作下，解决了劳动工人无效打尖或者重复打尖的问题。

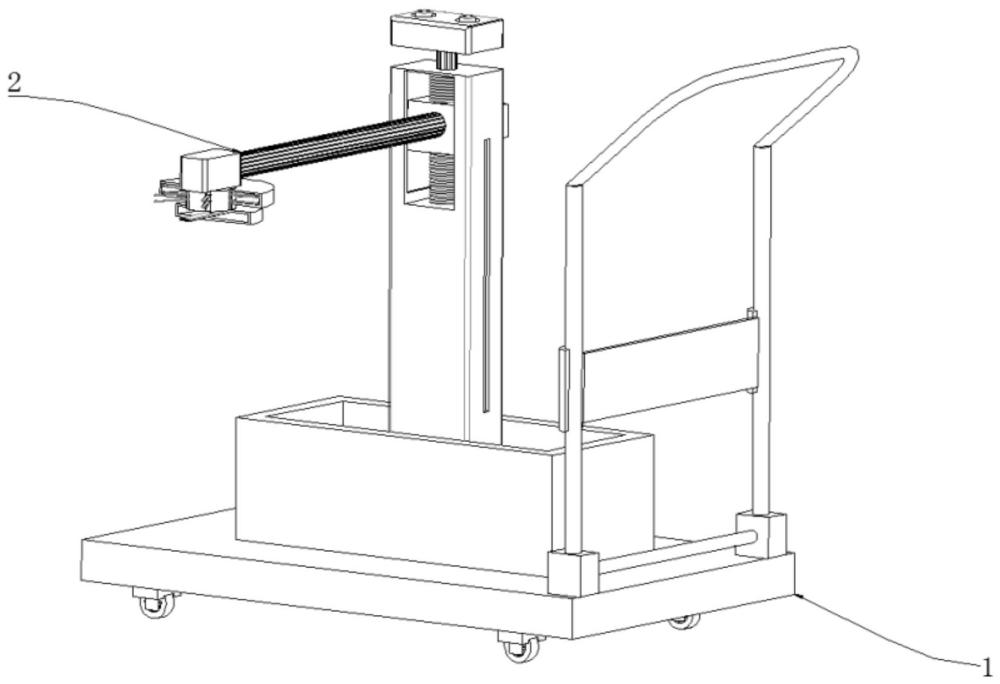

1.一种油菜打尖机，其特征在于：包括小推车机构（1），所述小推车机构（1）的内壁一侧固定贯穿有升级打尖机构（2）；

2.根据权利要求1所述的一种油菜打尖机，其特征在于：所述升级打尖机构（2）包括有打尖杆（201），所述打尖杆（201）的外壁一侧固定安装有驱动机（202），所述驱动机（202）的底部设置有第一连接柱（203）。

3.根据权利要求2所述的一种油菜打尖机，其特征在于：所述第一连接柱（203）的底部固定连接有第一保护盒（204），所述驱动机（202）的底部中心设置有第一驱动钮（205），所述第一驱动钮（205）的底部活动安装有转动轮（206）。

4.根据权利要求3所述的一种油菜打尖机，其特征在于：所述转动轮（206）的外表壁开设有凹槽（207），所述凹槽（207）的内表壁固定安装有多个小刀片（208），所述第一保护盒（204）的底部设置有第二连接柱（209）。

5.根据权利要求4所述的一种油菜打尖机，其特征在于：所述第二连接柱（209）的底部固定连接有第二保护盒（210），所述转动轮（206）的底部中心设置有第二驱动钮（211），所述第二驱动钮（211）的外表壁固定安装有主刀片（212）。

6.根据权利要求5所述的一种油菜打尖机，其特征在于：所述打尖杆（201）的外表壁固定插设在贯穿圆孔（111）的内部。
