一种移动式农业灌溉装置的制作方法

本发明涉及农用机械的,具体涉及一种移动式农业灌溉装置。
背景技术:
1、现有的农用机械,在对植物浇注的过程中,通常采用水车远距离用水枪高压喷射,在喷射的过程中,水流形成线状并在植物上空扩散,水流顺着植物的叶子向根部流淌,但是忽略了大部分植物由根部作为主要吸水部位,它们通过根部表面的细胞来吸收土壤中的水分,并将其输送到植物的茎、叶和其他部位,并且当水被高压喷射出来的时候,会形成水雾,水雾和叶子上的水珠会被空气蒸发,造成水资源的浪费的同时,如果将水直接浇在植物的叶子上,这可能会导致叶子受到损害,而根部仍然干燥,无法吸收足够的水分。
技术实现思路
1、本发明的目的在于克服上述背景技术的不足,提供一种移动式农业灌溉装置。
2、为实现上述目的,本发明所提供的一种移动式农业灌溉装置,包括浇注车、第一牵引机构以及第二牵引机构,所述第一牵引机构设置在浇注车的一侧与其牵引连接,所述第二牵引机构设置在浇注车的另一侧与其牵引连接;
3、所述浇注车包括车主架和支架,所述车主架的两侧分别设置有车轮,所述支架倾斜设置在车主架的后侧,所述支架的底部设置有支轮;
4、所述车主架上设置有储液罐,所述储液罐的进液口与输液管相连,所述储液罐上设置有若干个出液口,若干个所述出液口上连接有导流管,所述导流管向下延伸与喷头连接。
5、作为优选实施方式地,所述车主架包括上横梁和下横梁,所述上横梁和下横梁的两端设置有竖梁,所述竖梁向上贯穿上横梁通过加强梁与上横梁固定,所述竖梁向下贯穿下横梁与位于同侧的车轮的轮架连接。
6、作为优选实施方式地,所述下横梁上设置有沿其长度方向延伸的滑槽,所述滑槽内滑动设置有安装滑块,所述导流管向下延伸贯穿通过对应的安装滑块与喷头连接;所述安装滑块可在外力的作用下带动导流管和喷头沿滑槽左右移动。
7、作为优选实施方式地,所述上横梁和下横梁之间还设置有升降气缸,所述升降气缸包括气缸本体和伸缩杆,所述气缸本体安装于上横梁上,所述伸缩杆向下延伸与下横梁传动连接;所述下横梁可在升降气缸的驱动作用下带动导流管和喷头沿竖梁上下移动。
8、作为优选实施方式地,所述安装滑块包括滑块本体和限位滑块,所述限位滑块设置在滑块本体的一侧通过螺杆螺纹连接;所述限位滑块可在螺杆的旋力作用下向下移动与滑槽底壁抵接形成限位。
9、作为优选实施方式地,所述喷头处设置有挡板,所述挡板套设在导流管上。
10、作为优选实施方式地,所述挡板呈弧形,所述挡板可带动喷头随重力落在土壤上,并在浇注车的带动下移动。
11、作为优选实施方式地,所述第一牵引机构包括第一缠绕轮和第一安装座,所述第一缠绕轮安装于第一安装座上,所述第一缠绕轮上缠绕有第一牵引绳和输液管;
12、所述第一牵引绳与车主架固定连接,所述输液管的进口与外部的供液源连接,所述输液管的出口与储液罐的进液口连接。
13、作为优选实施方式地,所述第二牵引机构包括第二缠绕轮和第二安装座,所述第二缠绕轮安装于第二安装座上,所述第二缠绕轮上缠绕有若干根第二牵引绳,所述第二牵引绳与车主架固定连接。
14、与现有技术相比,本发明具有如下优点:
15、其一,本发明移动式农业灌溉装置通过轻便的浇注车在两端缠绕轮的牵引下可便捷的在小道上进行移动,并且浇注的水是通过输液管输送至浇注车上的,可避免浇注车装载过多的水导致自身重量过重,陷入土中,又避免了离水资源过远,导致无水浇注的困劲。
16、其二,本发明移动式农业灌溉装置的喷头设计在底部,并会随着地势的高低进行移动,可始终保持最低的状态,并对植物根部和土壤进行浇注,避免了水浸湿植物上方的叶片。
17、其三,本发明移动式农业灌溉装置的下横梁会在升降气缸的驱动下带动导流管和喷头进行垂直移动,可使得喷头下落至植物底部,喷头直接将根部和其附近的土壤打湿并浇注。
18、其四,本发明移动式农业灌溉装置的导流管数量可以为多根,并且导流管可通过滑动安装块在下横梁上横向移动。
19、其五,本发明喷头上的挡板会随重力落在土壤上,伴随着浇注车的移动,挡板会随着地势带着喷头上下移动,挡板可对喷头进行保护。
技术特征:

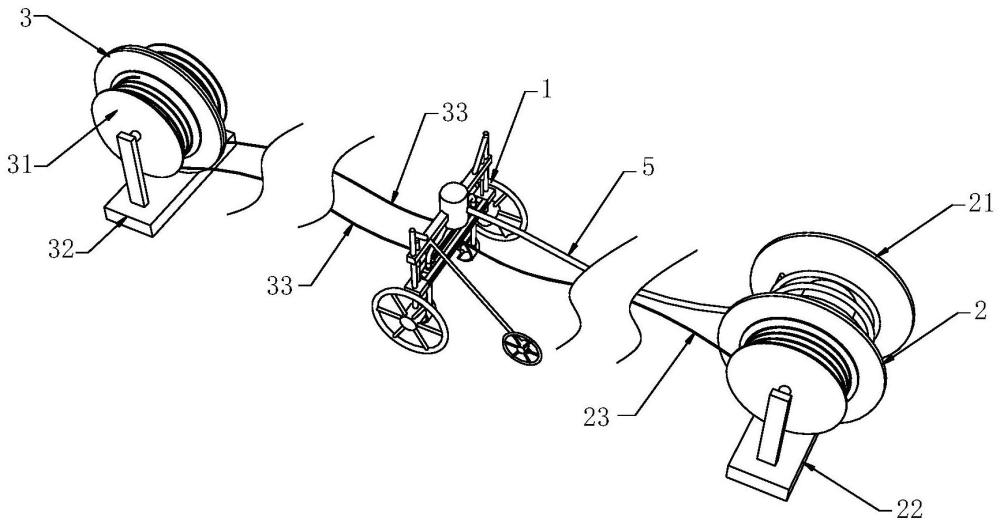

1.一种移动式农业灌溉装置,其特征在于:包括浇注车(1)、第一牵引机构(2)以及第二牵引机构(3),所述第一牵引机构(2)设置在浇注车(1)的一侧与其牵引连接,所述第二牵引机构(3)设置在浇注车(1)的另一侧与其牵引连接;
2.根据权利要求1所述的移动式农业灌溉装置,其特征在于:所述车主架(11)包括上横梁(111)和下横梁(112),所述上横梁(111)和下横梁(112)的两端设置有竖梁(113),所述竖梁(113)向上贯穿上横梁(111)通过加强梁(114)与上横梁(111)固定,所述竖梁(113)向下贯穿下横梁(112)与位于同侧的车轮(13)的轮架连接。
3.根据权利要求2所述的移动式农业灌溉装置,其特征在于:所述下横梁(112)上设置有沿其长度方向延伸的滑槽(115),所述滑槽(115)内滑动设置有安装滑块(116),所述导流管(6)向下延伸贯穿通过对应的安装滑块(116)与喷头(7)连接;所述安装滑块(116)可在外力的作用下带动导流管(6)和喷头(7)沿滑槽(115)左右移动。
4.根据权利要求3所述的移动式农业灌溉装置,其特征在于:所述上横梁(111)和下横梁(112)之间还设置有升降气缸(8),所述升降气缸(8)包括气缸本体(81)和伸缩杆(82),所述气缸本体(81)安装于上横梁(111)上,所述伸缩杆(82)向下延伸与下横梁(112)传动连接;所述下横梁(112)可在升降气缸(8)的驱动作用下带动导流管(6)和喷头(7)沿竖梁(113)上下移动。
5.根据权利要求4所述的移动式农业灌溉装置,其特征在于:所述安装滑块(116)包括滑块本体(117)和限位滑块(118),所述限位滑块(118)设置在滑块本体(117)的一侧通过螺杆(119)螺纹连接;所述限位滑块(118)可在螺杆(119)的旋力作用下向下移动与滑槽(115)底壁抵接形成限位。
6.根据权利要求1~5任一项所述的移动式农业灌溉装置,其特征在于:所述喷头(7)处设置有挡板(9),所述挡板(9)套设在导流管(6)上。
7.根据权利要求6所述的移动式农业灌溉装置,其特征在于:所述挡板(9)呈弧形,所述挡板(9)可带动喷头(7)随重力落在土壤上,并在浇注车(1)的带动下移动。
8.根据权利要求1~5任一项所述的移动式农业灌溉装置,其特征在于:所述第一牵引机构(2)包括第一缠绕轮(21)和第一安装座(22),所述第一缠绕轮(21)安装于第一安装座(22)上,所述第一缠绕轮(21)上缠绕有第一牵引绳(23)和输液管(5);
9.根据权利要求1~5任一项所述的移动式农业灌溉装置,其特征在于:所述第二牵引机构(3)包括第二缠绕轮(31)和第二安装座(32),所述第二缠绕轮(31)安装于第二安装座(32)上,所述第二缠绕轮(31)上缠绕有若干根第二牵引绳(33),所述第二牵引绳(33)与车主架(11)固定连接。
技术总结
本发明公开了一种移动式农业灌溉装置,该装置包括浇注车、第一牵引机构以及第二牵引机构,第一牵引机构设置在浇注车的一侧与其牵引连接,第二牵引机构设置在浇注车的另一侧与其牵引连接;浇注车包括车主架和支架,车主架的两侧分别设置有车轮,支架倾斜设置在车主架的后侧;车主架上设置有储液罐,储液罐的进液口与输液管相连,储液罐上设置有若干个出液口,若干个出液口上连接有导流管,导流管向下延伸与喷头连接。本发明移动式农业灌溉装置通过浇注车在两端缠绕机构的牵引下可便捷的在小道上进行移动,并且喷头设计在底部,并会随着地势的高低进行移动,可始终保持最低的状态,并对植物根部和土壤进行浇注,避免了水浸湿植物上方的叶片。
技术研发人员:唐政,刘保艳,程超,陈兵,蔡强,郭炜,郜元勇,李芬,柏周朋
受保护的技术使用者:长江勘测规划设计研究有限责任公司
技术研发日:
技术公布日:2024/8/26
技术研发人员:唐政,刘保艳,程超,陈兵,蔡强,郭炜,郜元勇,李芬,柏周朋
技术所有人:长江勘测规划设计研究有限责任公司
