一种蓝莓种植用育苗装置的制作方法

本技术涉及育苗装置，尤其涉及一种蓝莓种植用育苗装置。

背景技术：

1、蓝莓是杜鹃花科、越橘属的一种多年生低灌木植物，树体大小及形态差异显著，蓝莓是一种具有较高经济价值和广阔开发前景的新兴小浆果树种，全球已有30多个国家和地区开始蓝莓产业化栽培，总面积达到12万公顷，产量超过30万吨，蓝莓种苗的培育需要用到育苗装置，这种装置不仅能够提高育苗效率，还能保证种苗的品质，公开号：cn210298718u公开了一种蓝莓种植用育苗装置，包括支架、栽植架、固定轴、浮动块、限位装置、调整装置，调整装置包括耳块、丝杆。本实用新型的有益效果：通过调整装置调整相邻两个栽植架的纵向间距，避免影响蓝莓幼苗的正常生长，设置固定轴，通过固定轴在浮动块上转动，使栽植架能够转动，栽植架翻转后，能够快速将栽植槽内的土壤全部倒出，降低工人的劳动强度，提高效率，另外设置限位装置，通过限位装置，使固定轴转动后能够限位，使得栽植架翻转后能够固定，从而便于工人对栽植槽进行清洗，但以上技术在使用过程中，直接通过对在支架进行翻转，虽然可以将土壤倒出，但会使土壤沾染到育苗装置的表面上，从而需要人员对育苗装置进行整体清洁，同时可能还需要人员对倒出的土壤进行清扫，不方便人员进行使用，因此需要进行改进。

技术实现思路

1、本实用新型的目的是为了解决上述背景技术中提出的技术问题。

2、本实用新型采用了如下技术方案：一种蓝莓种植用育苗装置，包括底板，所述底板的表面固定安装有撑板，所述撑板的侧面固定安装有固定槽，所述固定槽的顶面设置有栽培架，所述固定槽的顶面固定安装有定位块，所述栽培架的顶面固定安装有把手，所述栽培架的底部开设有通孔，所述通孔与固定槽的内部相连通。

3、较佳的，所述定位块的形状为l型，所述定位块位于栽培架的边角四周。此处，有助于提高栽培架在固定槽顶面上的稳定性，避免发生晃动导致栽培架掉落的情况。

4、较佳的，所述把手的数量为四组，四组所述把手在栽培架的顶面上呈对称状分布。此处，可以方便人员对栽培架进行拉取，从而便于对栽培架内部的土壤进行清理。

5、较佳的，所述栽培架的底面固定安装有环形条，所述环形条处于固定槽的内部，且环形条的外侧边长与固定槽的内侧边长相等。此处，可以方便人员将栽培架堆放在固定槽的顶面上，提高栽培架的稳定性。

6、较佳的，所述底板的底面固定安装有防滑垫，所述防滑垫在底板的底面上呈对称状分布。此处，有助于提高育苗装置整体的稳定性。

7、较佳的，所述固定槽的内部固定安装有导流台，所述固定槽的侧面固定安装有排水管，所述撑板的表面开设有圆孔，所述排水管位于圆孔的内部。此处，有助于将栽培架中流入到固定槽中的水排出到外部，避免长时间堆积，造成育苗装置发生污染。

8、较佳的，所述固定槽的内部固定安装有过滤网，所述过滤网位于导流台和栽培架的底面之间。此处，可以对流入的水进行过滤，避免土壤从栽培架中掉落在固定槽中，造成排水管发生堵塞。

9、与现有技术相比，本实用新型的优点和积极效果在于：

10、1、本实用新型中，通过设置把手、定位块、环形条、固定槽结构，通过把手，可以方便人员将栽培架从固定槽的顶面上取下，方便人员将栽培架中的土壤清除，避免人员直接在育苗装置上进行土壤清除，从而提高人员对栽培架的清理效率，同时可以避免土壤对于育苗装置造成污染的情况，通过定位块与环形条的一同配合，可以使栽培架稳定处于固定槽上，提高栽培架的稳定性，避免发生晃动导致栽培架掉落的情况，方便人员进行使用。

11、2、本实用新型中，通过设置过滤网、导流台、排水管结构，使用过滤网，可以避免土壤随着水一同进入到固定槽中，进而可以避免土壤对排水管造成堵塞的情况，当多余的水量进入到固定槽中后，利用导流台可以使的水流从高处箱低处流动，以便于水流可以快速通过排水管排出到外界，避免长时间堆积，造成育苗装置发生污染。

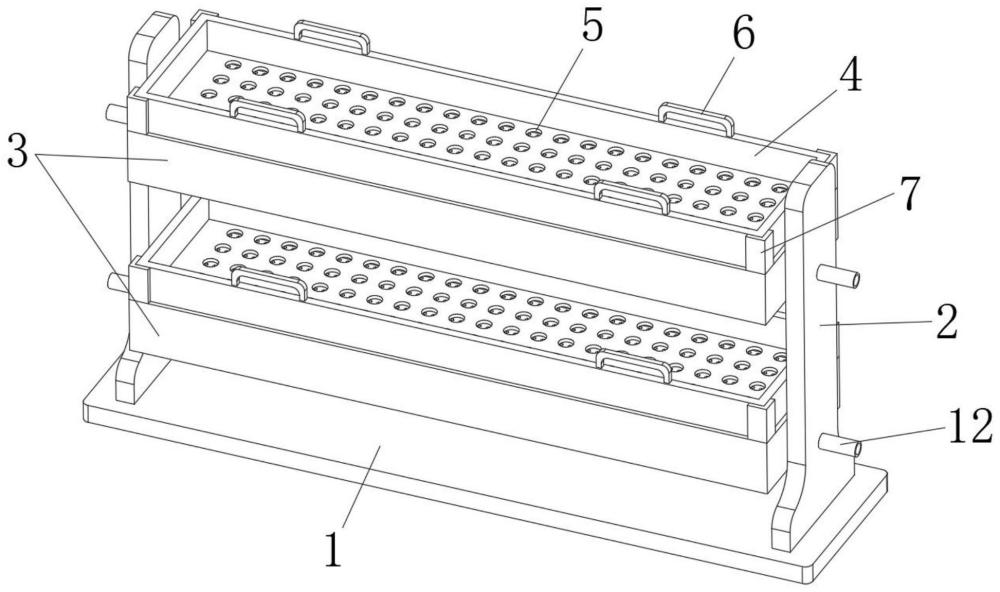

1.一种蓝莓种植用育苗装置，包括底板(1)，其特征在于：所述底板(1)的表面固定安装有撑板(2)，所述撑板(2)的侧面固定安装有固定槽(3)，所述固定槽(3)的顶面设置有栽培架(4)，所述固定槽(3)的顶面固定安装有定位块(7)，所述栽培架(4)的顶面固定安装有把手(6)，所述栽培架(4)的底部开设有通孔(5)，所述通孔(5)与固定槽(3)的内部相连通。

2.根据权利要求1所述的蓝莓种植用育苗装置，其特征在于：所述定位块(7)的形状为l型，所述定位块(7)位于栽培架(4)的边角四周。

3.根据权利要求1所述的蓝莓种植用育苗装置，其特征在于：所述把手(6)的数量为四组，四组所述把手(6)在栽培架(4)的顶面上呈对称状分布。

4.根据权利要求1所述的蓝莓种植用育苗装置，其特征在于：所述栽培架(4)的底面固定安装有环形条(8)，所述环形条(8)处于固定槽(3)的内部，且环形条(8)的外侧边长与固定槽(3)的内侧边长相等。

5.根据权利要求1所述的蓝莓种植用育苗装置，其特征在于：所述底板(1)的底面固定安装有防滑垫(9)，所述防滑垫(9)在底板(1)的底面上呈对称状分布。

6.根据权利要求1所述的蓝莓种植用育苗装置，其特征在于：所述固定槽(3)的内部固定安装有导流台(11)，所述固定槽(3)的侧面固定安装有排水管(12)，所述撑板(2)的表面开设有圆孔(13)，所述排水管(12)位于圆孔(13)的内部。

7.根据权利要求1所述的蓝莓种植用育苗装置，其特征在于：所述固定槽(3)的内部固定安装有过滤网(10)，所述过滤网(10)位于导流台(11)和栽培架(4)的底面之间。
