一种宠物饮水机提水装置及宠物饮水机的制作方法

本发明属于宠物用具的，尤其涉及一种宠物饮水机提水装置及宠物饮水机。

背景技术：

1、宠物饮水机是用于猫及小型犬等宠物的饮水设备，该设备可以在宠物靠近时或全时段进行水流循环与净化。一般包括储水箱、饮水腔、水泵与过滤组件等。在需要饮水时，通过水泵将储水箱内内的水抽至饮水腔中供宠物饮用，现有的技术方案多采用潜水泵作为动力源，该方案将潜水泵置于储水箱液面下，这种结构长时间运行有漏电的风险，且潜水泵及其他部件长期置于水中将产生湿滑与被水中污垢影响，不易拆洗，而且影响水质，并且影响使用体验。

技术实现思路

1、本发明的目的在于提供一种宠物饮水机提水装置，其将作为抽水动力的部件及驱动件整合模块化，以方便可拆卸清理，达到方便清洁的效果。

2、基于此，本发明提供一种宠物饮水机提水装置，包括壳体、安装在壳体上的搅拌组件及与所述搅拌组件连接的驱动组件，所述壳体具有提升内腔，所述提升内腔下侧为进水部，上侧为出水部，所述壳体上还设有与进水部连通的进水口及与出水部连通的出水口，所述搅拌组件设于所述提升内腔内，用于引导进水部的液体流向出水部，所述驱动组件用于带动搅拌组件在提升内腔内转动。

3、如上所述的一种宠物饮水机提水装置，所述搅拌组件包括与所述驱动组件连接的转轴、设于所述转轴外周上的搅拌叶片，所述搅拌叶片随转轴转动并搅拌提升内腔内的液体，使得液体形成涡流并沿提升内腔的内壁进入到出水部。

4、如上所述的一种宠物饮水机提水装置，所述出水部为位于提升内腔外周侧的暂存储水槽，且所述暂存储水槽的槽底低于提升内腔的内壁最高位置。

5、如上所述的一种宠物饮水机提水装置，所述提升内腔的内壁最高位置上还具有以弧形或斜面延伸至暂存储水槽处的引导面。

6、如上所述的一种宠物饮水机提水装置，所述出水部上侧设有用于封盖提升内腔上端的隔板，所述驱动组件安装在提升内腔外侧且与所述搅拌组件传动对接。

7、如上所述的一种宠物饮水机提水装置，所述进水口包括多个，且多个进水口沿进水部的周向均匀分布。

8、如上所述的一种宠物饮水机提水装置，所述进水口至少包括2个，且2个进水口的进水方向为进水部的切线方向。

9、如上所述的一种宠物饮水机提水装置，所述进水部的外侧上还安装有过滤组件，所述过滤组件覆盖在所述进水口处。

10、如上所述的一种宠物饮水机提水装置，所述提升内腔的内壁为从出水部至进水部宽度逐渐减少的环形筒状。

11、如上所述的一种宠物饮水机提水装置，所述提升内腔的内壁为从出水部至进水部宽度相等的环形筒状。

12、如上所述的一种宠物饮水机提水装置，所述提升内腔的内壁上还具有呈螺纹线状设置的环形部。

13、如上所述的一种宠物饮水机提水装置，所述暂存储水槽的外侧壁高于暂存储水槽的内侧壁，所述隔板与暂存储水槽的外侧壁上端接触。

14、如上所述的一种宠物饮水机提水装置，所述暂存储水槽的外侧壁低于暂存储水槽的内侧壁，所述隔板具有向下延伸的外延，所述隔板通过外延与暂存储水槽的外侧壁接触。

15、如上所述的一种宠物饮水机提水装置，所述搅拌叶片沿转轴轴向且绕转轴外周螺旋设置。

16、如上所述的一种宠物饮水机提水装置，所述搅拌叶片包括多片，且多片搅拌叶片沿转轴轴向呈扭转的形状设置。

17、如上所述的一种宠物饮水机提水装置，所述搅拌叶片包括多片且搅拌叶片为直片状，且多片搅拌叶片均匀分布在转轴的外周。

18、如上所述的一种宠物饮水机提水装置，所述搅拌叶片包括多片且搅拌叶片为上宽下窄的片状，且多片搅拌叶片均匀分布在转轴的外周。

19、如上所述的一种宠物饮水机提水装置，所述转轴下端通过轴承或转动连接件安装在进水部内。

20、如上所述的一种宠物饮水机提水装置，所述转轴下端还设有引流组件，所述引流组件具有位于进水部内的引流叶片，且引流组件随转轴转动以促进外侧的液体从进水口进入进水部。

21、本发明还提供了一种宠物饮水机，包括饮水机箱体，所述饮水机箱体内具有储水腔，所述饮水机箱体上设有饮水腔，所述饮水机箱体上还连接有上述的宠物饮水机提水装置，宠物饮水机提水装置可拆卸安装在饮水机箱体上，且进水部与进水口位于储水腔内，出水口位于饮水腔上侧。

22、实施本发明实施例，具有如下有益效果：

23、1、本发明提供了一种宠物饮水机提水装置，其将作为抽水动力的部件，即搅拌组件、驱动组件都集成在独立的壳体上，只需安装至宠物饮水机上即可使用，驱动组件带动搅拌组件转动，以搅拌提升内腔的水并提供了一涡量，使提升内腔中的水旋转，其液面剖面形状为倒钟形（开口朝上的抛物线），两侧的高液面会随着提升内腔的内壁爬升，在高出内壁时溢流至出水部，最终从出水口流出。而且本方案驱动组件与水隔开，且与搅拌组件相对壳体更好拆卸，以方便长期使用后清洗或维护，保持卫生及安全，防止污染水质以及影响使用体验。

24、2、本发明还提供了一种宠物饮水机，其饮水机箱体上可拆卸设置有上述的提水装置，故该宠物饮水机具有同样的有益效果。

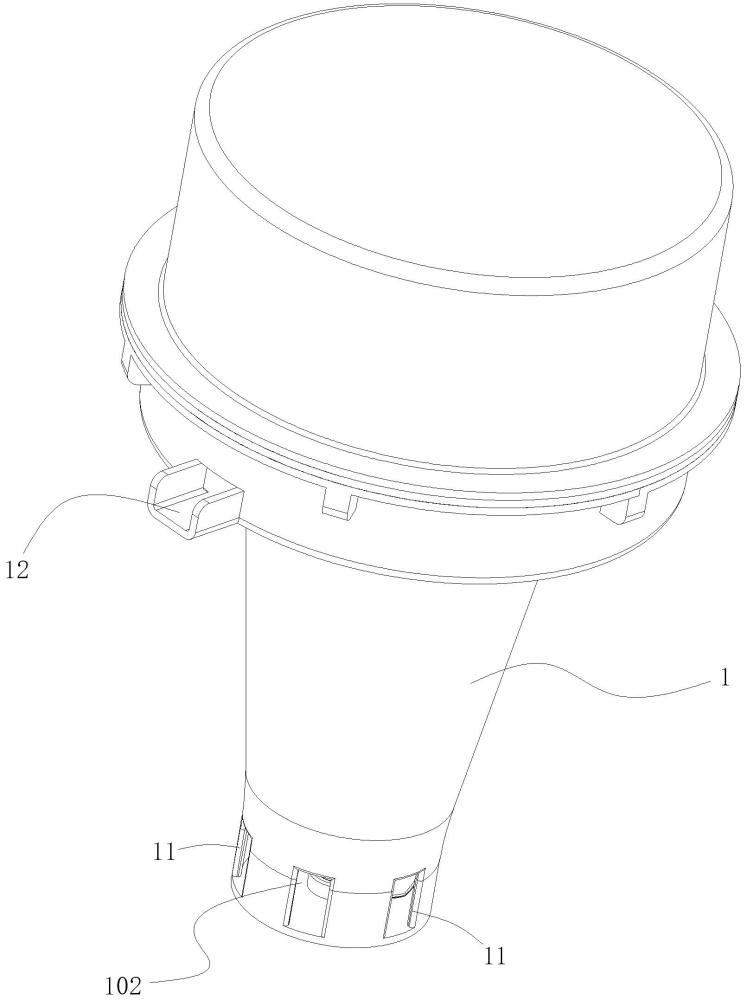

1.一种宠物饮水机提水装置，其特征在于，包括壳体（1）、安装在壳体（1）上的搅拌组件（2）及与所述搅拌组件（2）连接的驱动组件（3），所述壳体（1）具有提升内腔（101），所述提升内腔（101）下侧为进水部（102），上侧为出水部（103），所述壳体（1）上还设有与进水部（102）连通的进水口（11）及与出水部（103）连通的出水口（12），所述搅拌组件（2）设于所述提升内腔（101）内，用于引导进水部（102）的液体流向出水部（103），所述驱动组件（3）用于带动搅拌组件（2）在提升内腔（101）内转动。

2.根据权利要求1所述的一种宠物饮水机提水装置，其特征在于，所述搅拌组件（2）包括与所述驱动组件（3）连接的转轴（21）、设于所述转轴（21）外周上的搅拌叶片（22），所述搅拌叶片（22）随转轴（21）转动并搅拌提升内腔（101）内的液体，使得液体形成涡流并沿提升内腔（101）的内壁进入到出水部（103）。

3.根据权利要求1所述的一种宠物饮水机提水装置，其特征在于，所述出水部（103）为位于提升内腔（101）外周侧的暂存储水槽，且所述暂存储水槽的槽底低于提升内腔（101）的内壁最高位置（h）。

4.根据权利要求1所述的一种宠物饮水机提水装置，其特征在于，所述提升内腔（101）的内壁最高位置（h）上还具有以弧形或斜面延伸至暂存储水槽处的引导面。

5.根据权利要求3所述的一种宠物饮水机提水装置，其特征在于，所述出水部（103）上侧设有用于封盖提升内腔（101）上端的隔板（4），所述驱动组件（3）安装在提升内腔（101）外侧且与所述搅拌组件（2）传动对接。

6.根据权利要求1所述的一种宠物饮水机提水装置，其特征在于，所述进水口（11）至少包括2个，且2个进水口（11）的进水方向为进水部（102）的切线方向。

7.根据权利要求1-6任一项所述的一种宠物饮水机提水装置，其特征在于，所述进水部（102）的外侧上还安装有过滤组件（6），所述过滤组件（6）覆盖在所述进水口（11）处。

8.根据权利要求7所述的一种宠物饮水机提水装置，其特征在于，所述转轴（21）下端通过轴承或转动连接件（7）安装在进水部（102）内。

9.根据权利要求7所述的一种宠物饮水机提水装置，其特征在于，所述转轴（21）下端还设有引流组件（5），所述引流组件（5）具有位于进水部（102）内的引流叶片，且引流组件（5）随转轴（21）转动以促进外侧的液体从进水口（11）进入进水部（102）。

10.一种宠物饮水机，其特征在于，包括饮水机箱体（9），所述饮水机箱体（9）内具有储水腔（901），所述饮水机箱体（9）上设有饮水腔（902），所述饮水机箱体（9）上还连接有如权利要求1-9中任一项所述的宠物饮水机提水装置，宠物饮水机提水装置可拆卸安装在饮水机箱体（9）上，且进水部（102）与进水口（11）位于储水腔（901）内，出水口（12）位于饮水腔（902）上侧。
