一种用于红薯收获的杀秧机的制作方法

本发明涉及农用器械领域，尤其涉及一种用于红薯收获的杀秧机。

背景技术：

1、红薯，作为一种重要的农作物，在全球范围内有着广泛的种植。在红薯的种植和收获过程中，杀秧是一个关键的步骤，它指的是在红薯块茎成熟后，通过机械或人工的方式去除地表的茎蔓，以便于后续的收获作业。

2、现有的杀秧机主要采用旋转刀片或滚筒等结构，通过高速旋转将红薯茎蔓切碎。这种方法虽然能快速去除茎蔓，但存在一个显著的问题：打碎后的红薯茎蔓被一个拖着的容器收集，由于茎蔓具有其他价值，可以作为饲料等，然而从容器内取出并打包茎蔓不方便。

技术实现思路

1、为了克服茎蔓不好收集打包的缺点，本发明提供一种用于红薯收获便于打包茎蔓的杀秧机。

2、一种用于红薯收获的杀秧机，包括拉杆、壳体、电机、切割辊和移动组件，壳体两侧连接有用于移动设备的移动组件，壳体前端转动连接有拉杆，拉杆与动力设备连接，壳体侧边安装有电机，壳体内连接有切割辊，切割辊一端与电机的输出轴连接，还包括输送机构、收集机构和刮除架，壳体后端设置有用于输送红薯茎蔓的输送机构，输送机构后端设置有用于打包红薯茎蔓的收集机构，输送机构前端设置有用于清理切割辊的刮除架。

3、进一步的是，输送机构包括支撑外壳、皮带轮组、送料输送带、主动辊、转向辊、轴承、第一从动辊、挤压输送带、传动辊、第二从动辊、齿轮组和出料斗，支撑外壳前端连接于壳体后端，支撑外壳后端向上倾斜，支撑外壳左右两侧连接有移动组件，主动辊转动连接于支撑外壳前端，转向辊转动连接于支撑外壳下端折弯处，第一从动辊转动连接于支撑外壳后端，支撑外壳左右两侧内壁设置有轴承，轴承位于转向辊上方，主动辊、转向辊和第一从动辊共同套设有送料输送带，送料输送带上设置有用于抓取茎蔓的凹板，当送料输送带转动时，上侧面与轴承滑动连接，用于改变送料输送带的转动方向，由水平方向改为倾斜，主动辊和切割辊同一侧设置有用于传动的皮带轮组，传动辊转动连接于支撑外壳上，位于转向辊上方，第二从动辊转动连接于支撑外壳顶部，传动辊和第二从动辊之间套设有挤压输送带，且挤压输送带与送料输送带倾斜部分平行，转向辊和传动辊同一侧设置有用于传动的齿轮组，支撑外壳顶部后端设置有出料斗。

4、进一步的是，收集机构包括支撑底板、放置框和悬挂板，支撑底板连接于支撑外壳底部后端，支撑底板左右两侧连接有移动组件，支撑底板上滑动连接有放置框，放置框上连接有弧形的悬挂板。

5、进一步的是，还包括固定组件，固定组件包括有定位板、导向杆、限位板、抬升架、限位杆、压板、第一弹性件和第二弹性件，定位板连接于支撑底板上，出料斗底部前后两侧连接有限位板，出料斗前后两侧中间底部连接有导向杆，导向杆上滑动连接有压板，限位板底部滑动连接有限位杆，前后两侧的限位杆和压板顶部共同连接有抬升架，放置框上开有限位孔，限位杆与限位孔过渡配合，当限位杆与限位孔配合时，用于限制放置框的滑动，导向杆上套设有第一弹性件，第一弹性件一端与导向杆连接，另一端与压板连接，限位杆上套设有第二弹性件，第二弹性件一端与限位杆连接，另一端与限位板连接。

6、进一步的是，还包括拢板、定位架、定位杆和第三弹性件，定位架连接于壳体前端左右两侧，拢板转动连接于定位架上，两块拢板中间通过连扳连接，拢板上开有两个定位孔，定位杆滑动连接于定位架上，定位杆与定位孔过渡配合，当定位杆与定位孔配合时，用于限制拢板的转动，定位杆上套设有第三弹性件，第三弹性件一端与定位架连接，另一端与定位杆连接。

7、进一步的是，还包括安装架、转盘、连接杆和拉动板，安装架连接于壳体前顶部，安装架上转动连接有转盘，拉动板下端连接于定位杆上，连接杆一端转动连接于拉动板上端，连接杆另一端转动连接于转盘上。

8、进一步的是，还包括防护盖板，壳体和支撑外壳连接处设置有防护盖板，防护盖板与壳体和支撑外壳形成的空腔将皮带轮组包裹。

9、进一步的是，还包括梯板，梯板转动连接于放置框下端，当放置框向外移动时，梯板向外移动脱离支撑底板，与土地接触，用于下料过程中为脚提供着力点。

10、与现有技术相比较，本发明具有如下优点：

11、1、通过转动的送料输送带和挤压输送带，将红薯茎蔓向上输送，随后通过放置框对收集容器进行支撑，从而容器直接收集打包红薯茎蔓，达到方便红薯茎蔓收集打包的目的。

12、2、通过刮除架对工作中的切割辊进行清理，保证杀秧的有效性，通过限位杆限制放置框移动，通过压板挤压收集容器，使对红薯茎蔓的打包过程更加稳定。

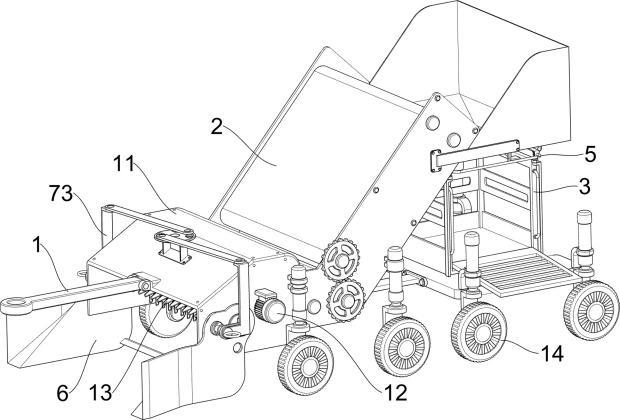

1.一种用于红薯收获的杀秧机，包括拉杆（1）、壳体（11）、电机（12）、切割辊（13）和移动组件（14），壳体（11）两侧连接有用于移动设备的移动组件（14），壳体（11）前端转动连接有拉杆（1），拉杆（1）与动力设备连接，壳体（11）侧边安装有电机（12），壳体（11）内连接有切割辊（13），切割辊（13）一端与电机（12）的输出轴连接，其特征在于：还包括输送机构（2）、收集机构（3）和刮除架（4），壳体（11）后端设置有用于输送红薯茎蔓的输送机构（2），输送机构（2）后端设置有用于打包红薯茎蔓的收集机构（3），输送机构（2）前端设置有用于清理切割辊（13）的刮除架（4）。

2.根据权利要求1所述的一种用于红薯收获的杀秧机，其特征在于：输送机构（2）包括支撑外壳（21）、皮带轮组（22）、送料输送带（23）、主动辊（231）、转向辊（232）、轴承（233）、第一从动辊（234）、挤压输送带（24）、传动辊（241）、第二从动辊（242）、齿轮组（25）和出料斗（26），支撑外壳（21）前端连接于壳体（11）后端，支撑外壳（21）后端向上倾斜，支撑外壳（21）左右两侧连接有移动组件（14），主动辊（231）转动连接于支撑外壳（21）前端，转向辊（232）转动连接于支撑外壳（21）下端折弯处，第一从动辊（234）转动连接于支撑外壳（21）后端，支撑外壳（21）左右两侧内壁设置有轴承（233），轴承（233）位于转向辊（232）上方，主动辊（231）、转向辊（232）和第一从动辊（234）共同套设有送料输送带（23），送料输送带（23）上设置有用于抓取茎蔓的凹板，当送料输送带（23）转动时，上侧面与轴承（233）滑动连接，用于改变送料输送带（23）的转动方向，由水平方向改为倾斜，主动辊（231）和切割辊（13）同一侧设置有用于传动的皮带轮组（22），传动辊（241）转动连接于支撑外壳（21）上，位于转向辊（232）上方，第二从动辊（242）转动连接于支撑外壳（21）顶部，传动辊（241）和第二从动辊（242）之间套设有挤压输送带（24），且挤压输送带（24）与送料输送带（23）倾斜部分平行，转向辊（232）和传动辊（241）同一侧设置有用于传动的齿轮组（25），支撑外壳（21）顶部后端设置有出料斗（26）。

3.根据权利要求2所述的一种用于红薯收获的杀秧机，其特征在于：收集机构（3）包括支撑底板（31）、放置框（32）和悬挂板（33），支撑底板（31）连接于支撑外壳（21）底部后端，支撑底板（31）左右两侧连接有移动组件（14），支撑底板（31）上滑动连接有放置框（32），放置框（32）上连接有弧形的悬挂板（33）。

4.根据权利要求3所述的一种用于红薯收获的杀秧机，其特征在于：还包括固定组件（5），固定组件（5）包括有定位板（51）、导向杆（52）、限位板（53）、抬升架（54）、限位杆（55）、压板（56）、第一弹性件（57）和第二弹性件（58），定位板（51）连接于支撑底板（31）上，出料斗（26）底部前后两侧连接有限位板（53），出料斗（26）前后两侧中间底部连接有导向杆（52），导向杆（52）上滑动连接有压板（56），限位板（53）底部滑动连接有限位杆（55），前后两侧的限位杆（55）和压板（56）顶部共同连接有抬升架（54），放置框（32）上开有限位孔（321），限位杆（55）与限位孔（321）过渡配合，当限位杆（55）与限位孔（321）配合时，用于限制放置框（32）的滑动，导向杆（52）上套设有第一弹性件（57），第一弹性件（57）一端与导向杆（52）连接，另一端与压板（56）连接，限位杆（55）上套设有第二弹性件（58），第二弹性件（58）一端与限位杆（55）连接，另一端与限位板（53）连接。

5.根据权利要求4所述的一种用于红薯收获的杀秧机，其特征在于：还包括拢板（6）、定位架（61）、定位杆（62）和第三弹性件（63），定位架（61）连接于壳体（11）前端左右两侧，拢板（6）转动连接于定位架（61）上，两块拢板（6）中间通过连扳连接，拢板（6）上开有两个定位孔（601），定位杆（62）滑动连接于定位架（61）上，定位杆（62）与定位孔（601）过渡配合，当定位杆（62）与定位孔（601）配合时，用于限制拢板（6）的转动，定位杆（62）上套设有第三弹性件（63），第三弹性件（63）一端与定位架（61）连接，另一端与定位杆（62）连接。

6.根据权利要求5所述的一种用于红薯收获的杀秧机，其特征在于：还包括安装架（7）、转盘（71）、连接杆（72）和拉动板（73），安装架（7）连接于壳体（11）前顶部，安装架（7）上转动连接有转盘（71），拉动板（73）下端连接于定位杆（62）上，连接杆（72）一端转动连接于拉动板（73）上端，连接杆（72）另一端转动连接于转盘（71）上。

7.根据权利要求6所述的一种用于红薯收获的杀秧机，其特征在于：还包括防护盖板（8），壳体（11）和支撑外壳（21）连接处设置有防护盖板（8），防护盖板（8）与壳体（11）和支撑外壳（21）形成的空腔将皮带轮组（22）包裹。

8.根据权利要求7所述的一种用于红薯收获的杀秧机，其特征在于：还包括梯板（34），梯板（34）转动连接于放置框（32）下端，当放置框（32）向外移动时，梯板（34）向外移动脱离支撑底板（31），与土地接触，用于下料过程中为脚提供着力点。
