一种循环式农业种植装置的制作方法

本发明涉及农业种植，特别涉及一种循环式农业种植装置。

背景技术：

1、农业种植是利用植物的生活机能，通过人工培育以取得粮食、副食品、饲料和工业原料的社会生产部门，包括各种农作物、林木、果树、药用和观赏等植物的栽培，有粮食作物、经济作物、蔬菜作物、绿肥作物、饲料作物、牧草、花卉等园艺作物，亦指狭义的农业，随着科学技术的快速发展，农业种植的技术越来越发达，其中，在家用蔬菜种植时，需要用到小型农业种植装置。

2、专利名称为一种节能环保的农业种植装置（申请号为cn202110397052.7）的中国发明公开专利，其公开了包括箱体，箱体底部设置有底座，箱体顶端设置有支柱，其通过设置水箱与太阳能板，既节约了水源，又减少了供电量，使该装置更加节能环保，通过吸湿条对土壤湿度进行检测实现智能浇灌，且使种植盒土壤湿度保持均匀，通过堵板对肥料存储罐进行封堵，实现培育自动控量施肥，同时通过联接环便于对顶棚的高度进行调节，但其在使用时仍存在以下不足：

3、1、上述种植装置通过底座支撑，不便于移动和固定种植装置，同时种植装置无法根据所处环境调整种植方向，占用空间较大，使得种植装置的使用存在局限性；

4、2、上述种植装置不便于快速收纳和打开种植架，同时在收纳和打开种植架时无法同时调整装置的使用状态，使得种植面积较小，影响种植装置的实用性；

5、3、上述种植装置且包括现有的其它种植装置，在收纳时无法同时调整光照角度，使得农业种植过程中的光照强度较弱，影响种植装置的高效快捷性。

技术实现思路

1、本发明的目的在于提供一种循环式农业种植装置，其便于种植装置的位置移动和位置固定，能够根据所处环境调整种植方向，减少使用的局限性，使得在收纳时，能够同时调整光照角度。

2、为了实现上述目的，本发明提供如下技术方案：

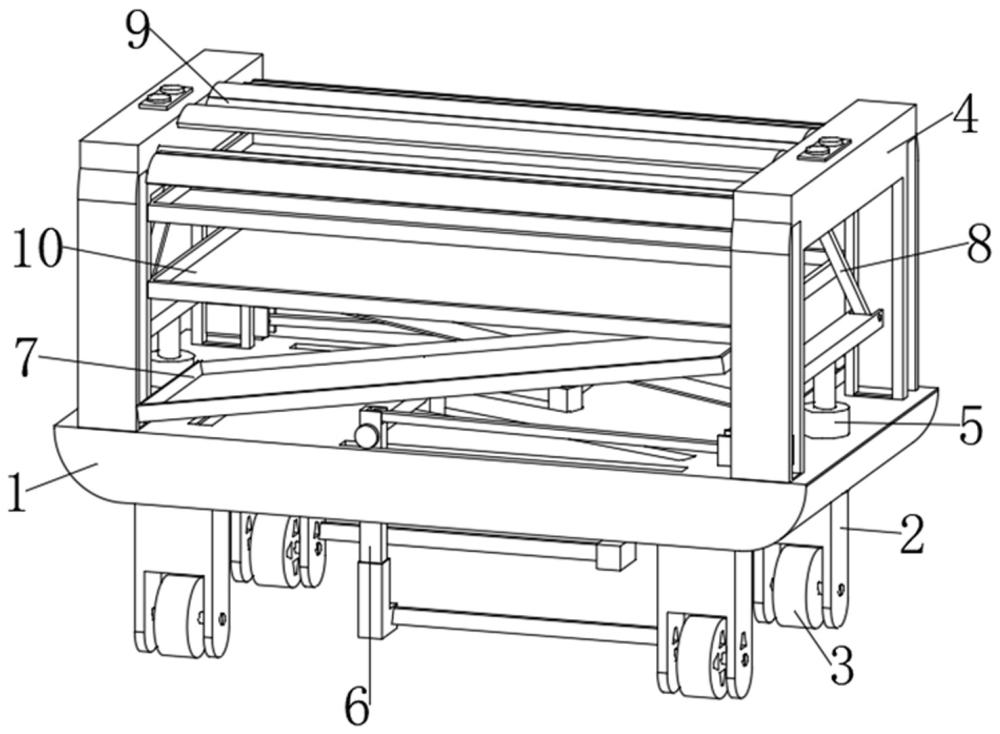

3、一种循环式农业种植装置，包括装置主体，所述装置主体的下端固定连接有两对支撑板，两对所述支撑板远离装置主体的一端均转动连接有移动轮，所述装置主体的上端两侧均固定连接有装置架，且装置主体的上端两侧均固定连接有液压气缸，两个所述液压气缸的输出端均固定连接有移动结构，两个所述移动结构上均设置有收纳结构和推动结构，两个所述装置架的相对面中部共同安装有照明组件和种植组件，所述种植组件与两个装置架固定连接，两个所述推动结构分别与两个装置架滑动连接，两个所述移动结构均与装置主体滑动连接。

4、作为本发明的一种改进，所述装置主体的上端两侧开有两个t型槽，所述装置主体的上端开有上下贯通的两个移动槽，所述装置主体的上端中部开有两个倾斜槽，两个所述倾斜槽呈平行分布，

5、作为本发明的进一步改进，通过移动轮将装置移动到使用位置时，通过液压气缸控制固定杆伸缩，带动升降板上升，带动一号滑杆倾斜，拉动移动板位于移动槽内移动，带动梯形板插入一号梯形槽和二号梯形槽内，使得种植装置在使用时能够及时锁死移动轮。

6、作为本发明的更进一步改进，所述支撑板的一端开有穿通的一号梯形槽，所述移动轮的一端开有四个均匀分布的二号梯形槽，四个所述二号梯形槽的位置均与一号梯形槽的位置对应，通过采用上述技术方案，便于种植装置的位置移动和位置固定。

7、作为本发明的更进一步改进，所述移动结构包括固定杆，所述固定杆的一端固定连接有升降板，所述升降板的一端转动连接有一号滑杆，所述一号滑杆远离升降板的一端转动连接有移动板，所述移动板的一端中部转动连接有一号滑轮，所述移动板的一端底部固定连接有梯形板，通过采用上述技术方案，种植装置通过两个液压气缸分别控制装置实现两向收纳。

8、作为本发明的更进一步改进，所述固定杆远离升降板的一端与液压气缸的输出端固定连接，所述移动板通过一号滑轮与装置主体滑动连接，且移动板位于移动槽内，两个所述梯形板的位置分别与两个一号梯形槽的位置相对应，通过采用上述技术方案，装置能够根据所处环境调整种植方向，占用空间较小，减少种植装置使用存在的局限性。

9、作为本发明的更进一步改进，所述收纳结构包括滑管，所述滑管的一端转动连接有连接板，所述连接板的上端固定连接有可伸缩管，所述可伸缩管的上端转动连接有一号滚珠，所述可伸缩管通过一号滚珠滑动连接有延伸架，所述延伸架的下端开有半圆槽，所述一号滚珠位于半圆槽内，通过采用上述技术方案，通过移动轮将装置移动到使用位置时，通过液压气缸控制固定杆伸缩，带动升降板上升，能够带动连接板上的一号滚珠拉动延伸架移动，从而带动延伸架进行位置移动，移动后顺着倾斜槽实现种植装置的快速收纳和快速打开。

10、作为本发明的更进一步改进，所述滑管与移动板贯穿并滑动连接，所述延伸架的下端一侧固定连接有t型板，所述t型板的下端转动连接有二号滑轮，所述t型板通过二号滑轮与装置主体滑动连接，且t型板位于t型槽内，所述延伸架设置为倾斜安装，所述连接板通过倾斜槽与装置主体滑动连接，且连接板位于倾斜槽内，通过采用上述技术方案，在收纳和打开种植架时通过梯形板插入一号梯形槽和二号梯形槽内，可以同时调整装置的使用状态，延伸架打开后可以种植较高的农作物，增加种植装置的种植面积，增加种植装置的实用性。

11、作为本发明的更进一步改进，所述推动结构包括二号滑杆，所述二号滑杆的一端转动连接有滑板，所述滑板的两端均内嵌并转动连接有一组二号滚珠，所述滑板的上端一侧固定连接有一组齿牙，所述二号滑杆远离滑板的一端与升降板转动连接，通过采用上述技术方案，通过液压气缸控制固定杆伸缩，带动升降板上升，从而带动二号滑杆倾斜，倾斜后拉动滑板位于滑槽内移动，当升降板上升到最高处时，齿牙和齿轮啮合连接带动二号照灯倾斜实现光照角度调节。

12、作为本发明的更进一步改进，所述照明组件包括一号照灯和两个二号照灯，所述一号照灯与两个装置架固定连接，两个所述二号照灯分别与两个装置架转动连接，且两个二号照灯的一端均固定连接有齿轮，两个所述齿轮分别位于两个装置架内，且两个齿轮的位置分别与两组齿牙的位置相对应，所述装置架内开有滑槽，通过采用上述技术方案，使得种植装置在收纳时能够同时调整光照角度。

13、作为本发明的更进一步改进，所述种植组件包括一号种植架和两个二号种植架，两个所述二号种植架的相对面均固定连接有反光镜，两个所述反光镜均设置为倾斜安装，通过采用上述技术方案，增加农业种植过程中的光照强度，使得种植装置的使用效果更佳，提高种植装置的高效快捷性，反光镜使得光线可以实现反射，增加光照面积。

14、本发明的有益效果是：

15、1、在本发明中，通过设置移动结构，在种植装置使用时，通过液压气缸控制固定杆伸缩，带动升降板上升，带动一号滑杆倾斜，拉动移动板位于移动槽内移动，带动梯形板插入一号梯形槽和二号梯形槽内，使得种植装置在使用时能够及时锁死移动轮，便于种植装置的位置移动和位置固定，同时种植装置通过两个液压气缸分别控制装置实现两向收纳，使得装置能够根据所处环境调整种植方向，占用空间较小，减少种植装置使用存在的局限性。

16、2、在本发明中，通过设置收纳结构，在种植装置使用时，通过液压气缸控制固定杆伸缩，带动升降板上升，能够带动连接板上的一号滚珠拉动延伸架移动，从而带动延伸架进行位置移动，移动后顺着倾斜槽实现种植装置的快速收纳和快速打开，在收纳和打开种植架时通过梯形板插入一号梯形槽和二号梯形槽内，可以同时调整装置的使用状态，延伸架打开后可以种植较高的农作物，增加种植装置的种植面积，增加种植装置的实用性。

17、3、在本发明中，通过设置推动结构，在种植装置使用时，通过液压气缸控制固定杆伸缩，带动升降板上升，从而带动二号滑杆倾斜，倾斜后拉动滑板位于滑槽内移动，当升降板上升到最高处时，齿牙和齿轮啮合连接带动二号照灯倾斜实现光照角度调节，使得种植装置在收纳时能够同时调整光照角度，增加农业种植过程中的光照强度，使得种植装置的使用效果更佳，提高种植装置的高效快捷性。
