一种日光温室的支撑骨架

本技术涉及日光温室领域，尤其涉及一种日光温室的支撑骨架。

背景技术：

1、日光温室是一种农业设施，旨在收集并利用太阳光和温暖的气候条件，用于提供理想的种植环境来促进植物生长和增加农作物产量，其中包括有如图1所示的日光温室支撑骨架，该骨架整体基柱、侧柱以及拱形骨架组成，通过拱形骨架表面预设孔对温室膜进行固定，从而完整搭建日光温室，该技术方案存在的问题是，上述拱形骨架对日温室膜通常采用热焊接或特殊的胶黏剂将温室膜与拱形支架连接起来，在对温室膜拆卸过程中需要使用刀片等工具进行辅助拆除，但使用刀片过程中则会对温室膜造成损坏，从而导致温室膜无法进行重复使用。

技术实现思路

1、本实用新型的目的是解决现有技术存在的以下问题：拱形骨架对日温室膜通常采用热焊接或特殊的胶黏剂将温室膜与拱形支架连接起来，在对温室膜拆卸过程中需要使用刀片等工具进行辅助拆除，但使用刀片过程中则会对温室膜造成损坏，从而导致温室膜无法进行重复使用。

2、为解决现有技术存在的问题，本实用新型提供了一种日光温室的支撑骨架，包括基柱、侧柱和拱形骨架，所述基柱顶部设有侧柱，所述基柱内侧设有剪力支柱，所述侧柱右侧设有拱形骨架，所述拱形骨架内侧等距设有多组斜撑，所述拱形骨架内部设有拆板，所述拆板内部两侧设有两组弹簧件，所述弹簧件一端设有插销扣，所述拆板正面的顶部两侧通过滑槽设有两组推板。

3、进一步的，所述侧柱底端表面等距设有两组预设螺纹孔。

4、进一步的，所述剪力支柱两端设有与侧柱适配连接的螺纹结构。

5、进一步的，所述拱形骨架表面等距设有多组预设孔，所述拱形骨架采用钢材质。

6、进一步的，所述推板底端延伸至拆板内部与插销扣固定连接。

7、与现有技术相比，本实用新型的有益效果是：

8、本实用新型通过插销扣向外侧移动后工作人员将温室膜配套插销插入打开的插销扣内部，在松开推板后弹簧件会带动插销扣向内侧移动，对温室膜配套插销进行固定，从而实现温室膜的快速铺设安装，同时不需要外部刀片等工具对温室膜进行辅助拆卸，避免了温室膜在拆卸过程中收到损坏影响后续的重复使用。

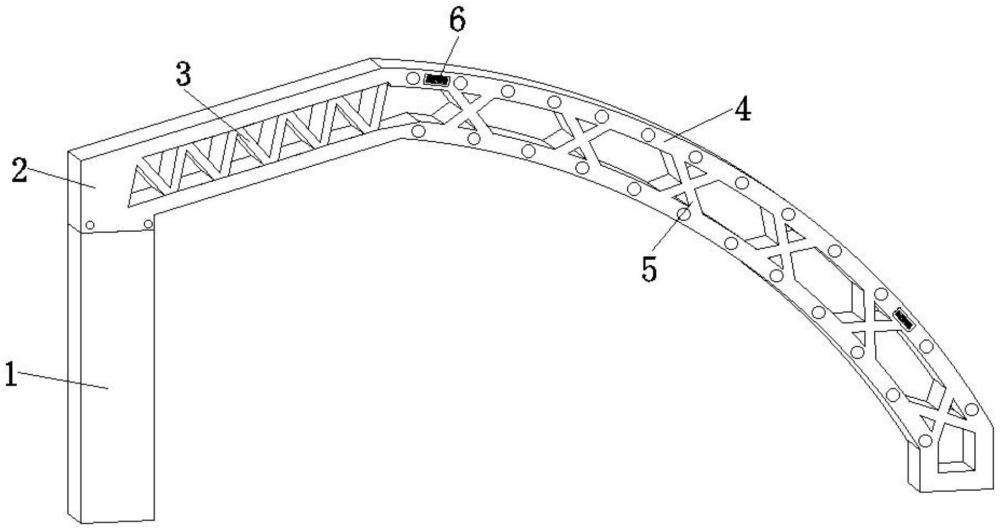

1.一种日光温室的支撑骨架，包括基柱(1)、侧柱(2)和拱形骨架(4)，其特征在于：所述基柱(1)顶部设有侧柱(2)，所述基柱(1)内侧设有剪力支柱(3)，所述侧柱(2)右侧设有拱形骨架(4)，所述拱形骨架(4)内侧等距设有多组斜撑(5)，所述拱形骨架(4)内部设有拆板(6)，所述拆板(6)内部两侧设有两组弹簧件(7)，所述弹簧件(7)一端设有插销扣(8)，所述拆板(6)正面的顶部两侧通过滑槽设有两组推板(9)。

2.根据权利要求1所述的一种日光温室的支撑骨架，其特征在于：所述侧柱(2)底端表面等距设有两组预设螺纹孔。

3.根据权利要求1所述的一种日光温室的支撑骨架，其特征在于：所述剪力支柱(3)两端设有与侧柱(2)适配连接的螺纹结构。

4.根据权利要求1所述的一种日光温室的支撑骨架，其特征在于：所述拱形骨架(4)表面等距设有多组预设孔，所述拱形骨架(4)采用钢材质。

5.根据权利要求1所述的一种日光温室的支撑骨架，其特征在于：所述推板(9)底端延伸至拆板(6)内部与插销扣(8)固定连接。
