一种玉米收获机秸秆切碎装置的制作方法

本技术涉及秸秆切碎领域，具体为一种玉米收获机秸秆切碎装置。

背景技术：

1、近年来，玉米收获机市场非常火热，一些有实力的厂家纷纷投入到玉米收获机的技术研发中，使行业整体产品技术水平和质量性能得到了快速的发展，已经发展成背负式、小麦玉米兼收机、玉米专用收获机等类型的适合各种作业环境和种植方式的机型，我国的玉米收获机械处于起步和发展阶段，研究单位和生产企业较多，种类和型号非常繁杂。

2、但是，现有的玉米收获机在使用时，存在进入的秸秆未完全切割，正在切割的秸秆会掉出，且大部分秸秆都采用锤抓式设计，导致能源消耗较大。

技术实现思路

1、本实用新型的目的在于提供一种玉米收获机秸秆切碎装置，解决了现有的玉米收获机在使用时，存在进入的秸秆未完全切割，正在切割的秸秆会掉出，且大部分秸秆都采用锤抓式设计，导致能源消耗较大的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种玉米收获机秸秆切碎装置，包括支板，所述支板的左右两侧均固定连接有挡板，所述支板的一侧固定连接有两个支杆，两个所述支杆的另一端均固定连接有滚筒，位于左侧的挡板的一侧设有两个第一电机，两个所述第一电机的输出端均贯穿位于左侧的挡板，且分别与滚筒固定连接；

3、底板，所述底板与支板的下端面固定连接，所述底板的上端面固定连接有切割装置，所述切割装置的上端面固定连接有聚料桶，所述聚料桶的内部设有转轴，所述转轴的外壁固定连接有多个均匀分布的切割刀。

4、为了实现传动部件的正常运作，作为本实用新型的一种玉米收获机秸秆切碎装置优选的，所述聚料桶的内部固定连接有分隔板，所述转轴与分隔板转动连接，所述转轴的一端延伸至分隔板的后方且固定连接有第一锥齿轮。

5、为了实现第一锥齿轮与第二锥齿轮进行传动，作为本实用新型的一种玉米收获机秸秆切碎装置优选的，所述聚料桶为“l”型，所述聚料桶的内部还设有绞龙，所述绞龙的一端延伸至分隔板的后方且固定连接有第二锥齿轮，所述第一锥齿轮与第二锥齿轮啮合连接。

6、为了实现给绞龙提供动力，作为本实用新型的一种玉米收获机秸秆切碎装置优选的，所述聚料桶的一侧设有第二电机，所述绞龙的一端延伸至聚料桶的外侧，且与第二电机的输出端固定连接。

7、为了实现秸秆进入切割装置，作为本实用新型的一种玉米收获机秸秆切碎装置优选的，所述支板的前端开设有入料口。

8、为了实现提高入料效率的目的，作为本实用新型的一种玉米收获机秸秆切碎装置优选的，所述聚料桶的前端固定连接有漏斗。

9、与现有技术相比，本实用新型的有益效果如下：

10、启动两个第一电机和第二电机，为滚筒和绞龙提供动力，两个第一电机的相对转动，使两个滚筒将秸秆从漏斗送入聚料桶内部，防止秸秆遗漏，同时第二电机带动绞龙进行转动，使第二锥齿轮带动第一锥齿轮，完成传动，节省能源，从而使转轴带动切割刀进行切割，解决了现有的玉米收获机在使用时，存在进入的秸秆未完全切割，正在切割的秸秆会掉出，且大部分秸秆都采用锤抓式设计，导致能源消耗较大的问题。

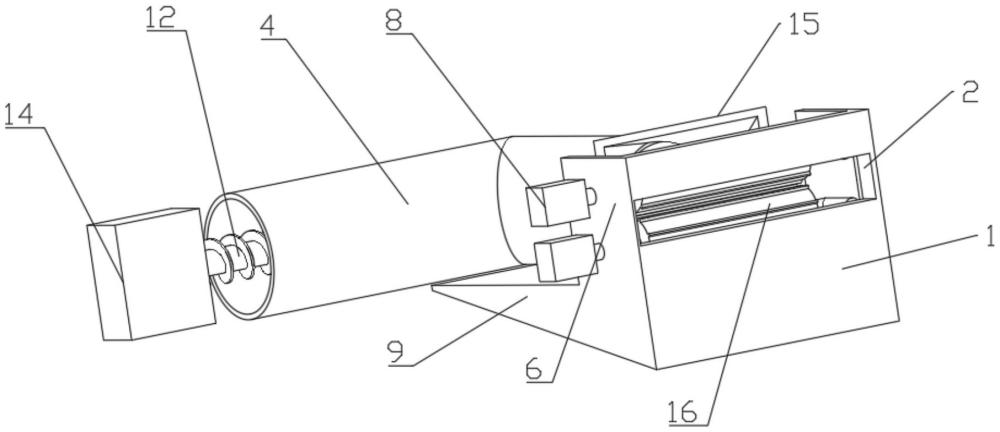

1.一种玉米收获机秸秆切碎装置，包括支板(1)，其特征在于：所述支板(1)的左右两侧均固定连接有挡板(6)，所述支板(1)的一侧固定连接有两个支杆(7)，两个所述支杆(7)的另一端均固定连接有滚筒(16)，位于左侧的挡板(6)的一侧设有两个第一电机(8)，两个所述第一电机(8)的输出端均贯穿位于左侧的挡板(6)，且分别与滚筒(16)固定连接；

2.根据权利要求1所述的一种玉米收获机秸秆切碎装置，其特征在于：所述聚料桶(4)的内部固定连接有分隔板(3)，所述转轴(5)与分隔板(3)转动连接，所述转轴(5)的一端延伸至分隔板(3)的后方且固定连接有第一锥齿轮(11)。

3.根据权利要求2所述的一种玉米收获机秸秆切碎装置，其特征在于：所述聚料桶(4)为“l”型，所述聚料桶(4)的内部还设有绞龙(12)，所述绞龙(12)的一端延伸至分隔板(3)的后方且固定连接有第二锥齿轮(13)，所述第一锥齿轮(11)与第二锥齿轮(13)啮合连接。

4.根据权利要求3所述的一种玉米收获机秸秆切碎装置，其特征在于：所述聚料桶(4)的一侧设有第二电机(14)，所述绞龙(12)的一端延伸至聚料桶(4)的外侧，且与第二电机(14)的输出端固定连接。

5.根据权利要求1所述的一种玉米收获机秸秆切碎装置，其特征在于：所述支板(1)的前端开设有入料口(2)。

6.根据权利要求2所述的一种玉米收获机秸秆切碎装置，其特征在于：所述聚料桶(4)的前端固定连接有漏斗(15)。
