一种绿化修剪装置的制作方法

本技术涉及绿化用工具，特别涉及一种绿化修剪装置。

背景技术：

1、由于改善空气质量和美化环境的需要，目前城镇的街心、路旁、空闲地带都种植上绿化苗木、地皮草等植物，而绿化带植物生长较快，需要定期对其进行修剪。当前对绿化带的修剪整形工作仍是主要利用电剪刀和草坪修剪车完成，电剪刀需要工人背负作业，劳动强度大，效率低；草坪修剪车只能剪短地皮草，不能修剪苗木，具有一定的局限性。为此本实用新型提出一种绿化修剪装置，既可以修改低矮草坪，还可以修剪苗木，用途广泛。

技术实现思路

1、针对现有技术中的上述不足，本实用新型提供了一种绿化修剪装置，其结构简单，方便推广。

2、一种绿化修剪装置，包括行走模块、支撑架模块和修剪模块，所述行走模块包括两组车轮，所述车轮之间通过车轴杆连接，所述车轴杆上设有可转动的轴套，所述支撑架模块包括侧架和顶架，所述顶架的两端固定于所述侧架的顶端，所述顶架上还固定有u型把手架，所述把手架的开口朝上；

3、所述修剪模块包括减速机电动机组件、方向杆和修剪刀，所述减速机电动机组件安装于所述支撑架模块上，所述减速机电动机组件的输出端与所述修剪刀连接，所述修剪刀高速转动修剪草木。

4、作为优选的，所述方向杆的末端设有盖板，所述盖板的底部安装有所述修剪刀。

5、作为优选的，所述方向杆靠近所述修剪刀的一侧安装有挡板，所述挡板的位置在所述方向杆上可调节。

6、作为优选的，所述侧架有三组，其中两组固定于所述轴套的两端、另一组固定于所述轴套的中间。

7、作为优选的，所述减速机电动机组件的底部设有底座，所述底座固定于所述顶架上。

8、作为优选的，所述支撑架模块上还设有蓄电池和控制器，所述控制器安装于把手架的底部中间，所述控制器上设有用于控制电动机组件的开关按钮。

9、作为优选的，所述把手架的两侧设有防滑垫。

10、本实用新型的有益效果为：

11、本实用新型绿化修剪装置，采用行走模块、支撑架模块和修剪模块结合，既可以用于修剪低矮草坪，也可以修剪中高处的灌木树枝；采用行走模块推行，更加省力，操作方便，安全快捷。

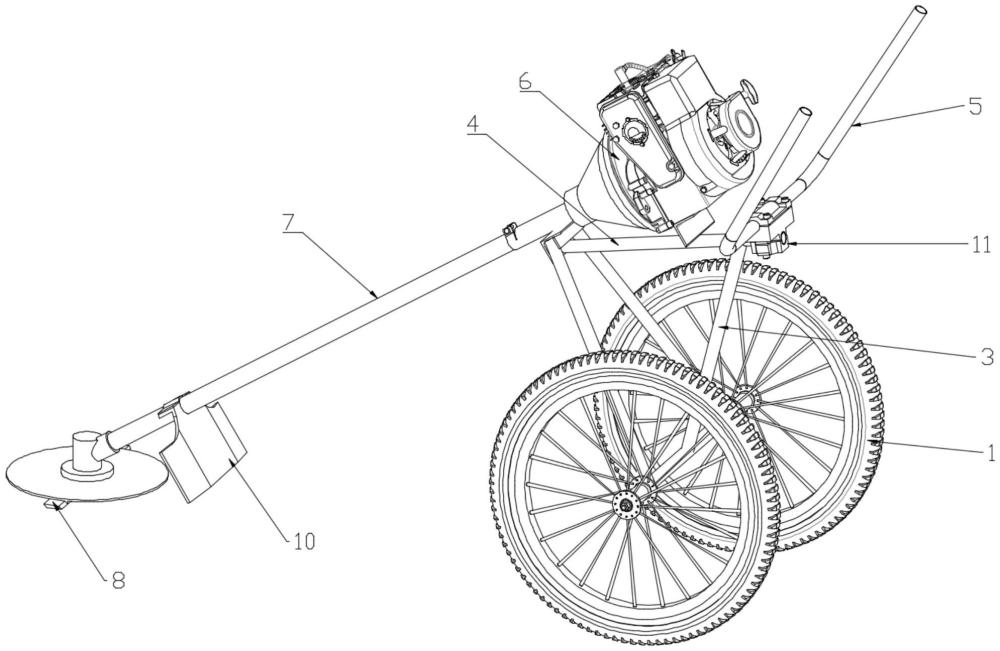

1.一种绿化修剪装置，其特征在于，包括行走模块、支撑架模块和修剪模块，所述行走模块包括两组车轮(1)，所述车轮(1)之间通过车轴杆连接，所述车轴杆上设有可转动的轴套(2)，所述支撑架模块包括侧架(3)和顶架(4)，所述顶架(4)的两端固定于所述侧架(3)的顶端，所述顶架(4)上还固定有u型把手架(5)，所述把手架(5)的开口朝上；

2.根据权利要求1所述的一种绿化修剪装置，其特征在于：所述方向杆(7)的末端设有盖板(9)，所述盖板(9)的底部安装有所述修剪刀(8)。

3.根据权利要求2所述的一种绿化修剪装置，其特征在于：所述方向杆(7)靠近所述修剪刀(8)的一侧安装有挡板(10)，所述挡板(10)的位置在所述方向杆(7)上可调节。

4.根据权利要求1所述的一种绿化修剪装置，其特征在于：所述侧架(3)有三组，其中两组固定于所述轴套(2)的两端、另一组固定于所述轴套(2)的中间。

5.根据权利要求1所述的一种绿化修剪装置，其特征在于：所述减速机电动机组件(6)的底部设有底座，所述底座固定于所述顶架(4)上。

6.根据权利要求1所述的一种绿化修剪装置，其特征在于：所述支撑架模块上还设有蓄电池和控制器(11)，所述控制器(11)安装于把手架(5)的底部中间，所述控制器(11)上设有用于控制电动机组件的开关按钮。

7.根据权利要求1所述的一种绿化修剪装置，其特征在于：所述把手架(5)的两侧设有防滑垫。
