一种园林灌木养护用手提式修剪器的制作方法

本技术涉及灌木修剪，更具体地说，本技术涉及一种园林灌木养护用手提式修剪器。

背景技术：

1、园林灌木养护是指灌木的养和护，这有利于种植的灌木更好的生长，使得绿化工程效果达到最佳，为人们提高更舒适的生活环境，园林灌木修剪是园林绿化养护管理工作的重要内容之一，是保持灌木健壮和协调的生长以提高园林绿化景观水平的关键技术措施，其主要内容是对园林灌木在生长期内进行整形和修剪。

2、为了提高灌木修剪效率，因此市场上出现各类灌木修剪器，大部分修剪器均是由电源、电机、电线和刀片等组成，通过将电线连接电源和电机，启动电机使得刀片运动对需要修剪部分进行切割，完成修剪工作，因此大部分修剪器比较笨重，使得操作人员在使用一段时间后就会乏力，大大降低了工作效率，为了解决现有技术的不足，我们提出种园林灌木养护用手提式修剪器。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型提供一种园林灌木养护用手提式修剪器，以解决因为修剪器笨重和修剪器够不到位置而影响修剪的效率和质量的问题。

2、为解决上述技术问题，本实用新型提供如下技术方案：一种园林灌木养护用手提式修剪器，包括固定安装架，所述固定安装架的一侧上端外表面固定安装有防护罩，所述固定安装架的另一侧上端外表面设置有自动切割组件，所述防护罩的内部设置有连杆伸缩组件，所述防护罩的上端外表面焊接有把手；

3、所述自动切割组件包括空心板，所述空心板的一侧外表面固定安装有锂电池电动机，所述锂电池电动机的输出轴固定安装有蜗杆，所述蜗杆的外表面啮合有蜗轮，所述蜗轮的上端外表面滑动连接有活动连接件，所述活动连接件的上下两端外表面均滑动连接有两个伸缩杆，两个所述伸缩杆的一侧外表面焊接有l型固定柱，所述伸缩杆和l型固定柱的一侧外表面固定安装有齿刀，所述空心板的两侧开设有卡槽，所述空心板和锂电池电动机滑动安装在固定安装架的上端外表面，所述蜗轮转动安装在空心板的内腔底部，两个所述伸缩杆滑动安装在空心板的内壁，所述l型固定柱的外壁与卡槽的外壁滑动连接。

4、其中，所述连杆伸缩组件包括固定板，所述固定板的内壁滑动连接有u型推杆，所述u型推杆的内侧外表面转动连接有连接杆，所述连接杆一端内壁可拆卸安装有固定件，所述固定件的外表面可拆卸安装有推块，所述推块与锂电池电动机的一侧外表面固定连接，且滑动安装在固定安装架的内腔底部，所述连接杆的另一端外表面固定安装在固定板的一侧外表面。

5、其中，两个所述伸缩杆和l型固定柱的规格完全相同，且两个所述l型固定柱镜像设置，设置在伸缩杆的位置一至，两个所述齿刀的刀刃方向相反并且在同一水平面上。

6、其中，所述伸缩杆和蜗轮之间通过两个活动连接件连接，并且穿过空心板的内部，伸缩杆通过蜗杆和蜗轮在空心板的内壁滑动。

7、其中，所述活动连接件的内壁可拆卸安转有固定栓，通过固定栓与伸缩杆转动连接，两个所述伸缩杆做运动方向为一前一后的往复运动。

8、其中，所述推块通过连接杆和u型推杆在固定安装架的内腔底部滑动。

9、与现有技术相比，本实用新型的有益效果是：

10、本实用新型通过设置的自动切割组件，包括空心板，启动锂电池电动机带动蜗杆和蜗轮运动使得活动连接件转动，从而带动伸缩杆和l型固定柱在空心板的内部做往复运动，齿刀固定安装在伸缩杆和l型固定柱的下端外表面，利用上述结构，通过伸缩杆和l型固定柱往复运动使得齿刀进行往复切割，达到了自动切割的效果，大大减轻了机械质量，提高了该修剪器的切割效率；

11、本实用新型通过连杆伸缩组件，包括固定板，由于连接杆各连接处之间是转动连接的，拉u型推杆使得连接杆收缩带动推块运动，同时推块会带动自动切割组件运动，同样的原理，推u型推杆使得自动切割组件伸长，利用上述结构，达到了手动调整长度的效果，提高了该修剪器的修剪范围，操作简单快捷，大大提高了修剪灌木的质量。

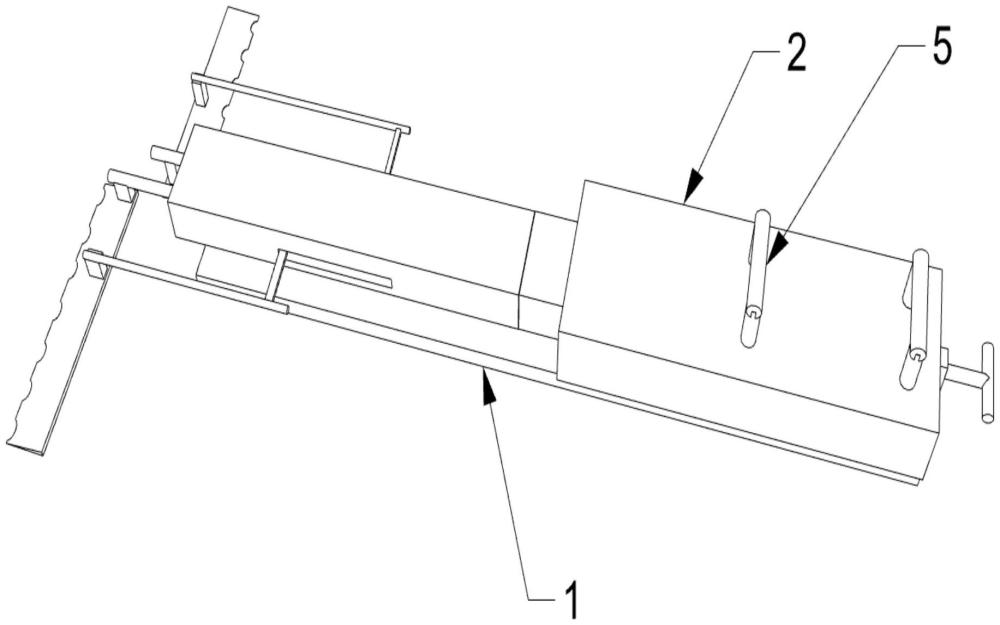

1.一种园林灌木养护用手提式修剪器，包括固定安装架(1)，其特征在于，所述固定安装架(1)的一侧上端外表面固定安装有防护罩(2)，所述固定安装架(1)的另一侧上端外表面设置有自动切割组件(3)，所述防护罩(2)的内部设置有连杆伸缩组件(4)，所述防护罩(2)的上端外表面焊接有把手(5)；

2.根据权利要求1所述的一种园林灌木养护用手提式修剪器，其特征在于，所述连杆伸缩组件(4)包括固定板(41)，所述固定板(41)的内壁滑动连接有u型推杆(42)，所述u型推杆(42)的内侧外表面转动连接有连接杆(43)，所述连接杆(43)一端内壁可拆卸安装有固定件(44)，所述固定件(44)的外表面可拆卸安装有推块(45)，所述推块(45)与锂电池电动机(32)的一侧外表面固定连接，且滑动安装在固定安装架(1)的内腔底部，所述连接杆(43)的另一端外表面固定安装在固定板(41)的一侧外表面。

3.根据权利要求1所述的一种园林灌木养护用手提式修剪器，其特征在于，两个所述伸缩杆(36)和l型固定柱(37)的规格完全相同，且两个所述l型固定柱(37)镜像设置，设置在伸缩杆(36)的位置一至，两个所述齿刀(38)的刀刃方向相反并且在同一水平面上。

4.根据权利要求1所述的一种园林灌木养护用手提式修剪器，其特征在于，所述伸缩杆(36)和蜗轮(34)之间通过两个活动连接件(35)连接，并且穿过空心板(31)的内部，伸缩杆(36)通过蜗杆(33)和蜗轮(34)在空心板(31)的内壁滑动。

5.根据权利要求1所述的一种园林灌木养护用手提式修剪器，其特征在于，所述活动连接件(35)的内壁可拆卸安转有固定栓，通过固定栓与伸缩杆(36)转动连接，两个所述伸缩杆(36)做运动方向为一前一后的往复运动。

6.根据权利要求2所述的一种园林灌木养护用手提式修剪器，其特征在于，所述推块(45)通过连接杆(43)和u型推杆(42)在固定安装架(1)的内腔底部滑动。
