用于小麦收割后秸秆麦粒分离装置的制作方法

本技术涉及秸秆麦粒分离设备，具体涉及用于小麦收割后秸秆麦粒分离装置。

背景技术：

1、目前，小麦收割一般为大型的联合收割机进行收割，联合收割机收割后的小麦，一般还有少部分的麦粒残留在秸秆内，进而造成小麦不能充分为人们使用，不能实现资源的充分利用；专利号cn201521087695.8公布了一种用于小麦收割后秸秆麦粒分离装置，可以实现小麦麦粒的充分回收使用，达到了节约资源的效果；但是由于秸秆麦粒分离设备在对秸秆与麦粒之间进行分离时，会产生较大的灰尘雾霾，这些灰尘雾霾会随着空气的流动在设备四周飘荡，容易对设备周围的工作人员造成一定的危害，同时也会对周围的环境造成一定的污染。为此，我们提出用于小麦收割后秸秆麦粒分离装置。

技术实现思路

1、针对现有技术中的问题，本实用新型提供了用于小麦收割后秸秆麦粒分离装置。

2、本实用新型解决其技术问题所采用的技术方案是用于小麦收割后秸秆麦粒分离装置，包括机体，所述机体顶端表面开设有可用于吸尘的竖孔，且机体顶端表面通过螺栓装配有位于竖孔外周的壳罩，所述竖孔内侧通过螺栓装配有可用于防护的格栅板，且壳罩内侧通过螺丝装配有可用于辅助支撑的板座，所述板座内侧装配有可用于防护的滤网层；

3、所述机体顶端表面通过螺栓装配有可用于防护的箱体，且箱体内侧装配有可用于吸尘的风机，所述风机进风端与壳罩出风端之间装配有可用于导流的支管，且箱体外侧壁表面装配有与风机出风端相连通的横管。

4、通过采用上述技术方案，在利用秸秆麦粒分离设备对收割后的小麦秸秆表面残留的麦粒进行分离时，能够使得机体顶部的箱体内侧的风机运作，风机运作方便通过支管从机体顶部的竖孔中抽取机体内侧的灰尘雾霾，从而便于降低灰尘雾霾随着空气流动而四处飘荡的状况，并减小其所造成的影响；

5、在利用风机抽取机体内侧分离秸秆与残留麦粒所产生的灰尘时，竖孔内侧的格栅板方便对竖孔进行防护，便于对机体内侧的秸秆进行拦截，同时壳罩内侧的板座表面的多组滤网层能够运作，并对从机体内侧进入壳罩中的风力进行拦截过滤，使得麦粒能够得到拦截，且只有灰尘所产生的雾霾能够穿过，使得风机能够更加顺畅的对灰尘雾霾进行抽取并处理，且板座方便拆装，便于对滤网层进行更换。

6、具体的，所述箱体顶端表面通过螺丝装配有可用于维护的盖板。

7、通过采用上述技术方案，盖板方便拆装，便于对箱体内侧的结构部件进行维护。

8、具体的，所述箱体外侧壁表面开设有通风槽，且通风槽有多组。

9、通过采用上述技术方案，通风槽使得箱体内侧的风机能够更加顺畅的运作。

10、具体的，所述机体外侧壁表面装配有可用于观测的玻璃板。

11、通过采用上述技术方案，玻璃板方便工作人员观测机体内侧运作的状况。

12、具体的，所述横管远离箱体的一端套设安装有可用于收集灰尘的布袋。

13、通过采用上述技术方案，布袋能够对灰尘进行拦截，而空气方便穿过，使得灰尘能够得到收集并处理，且布袋方便拆装，便于对布袋内侧收集的灰尘进行清理。

14、与现有技术相比，本实用新型具有如下有益效果：

15、1、本申请技术方案通过支管、竖孔、箱体和风机的设计，在利用秸秆麦粒分离设备对收割后的小麦秸秆表面残留的麦粒进行分离时，能够使得机体顶部的箱体内侧的风机运作，风机运作方便通过支管从机体顶部的竖孔中抽取机体内侧的灰尘雾霾，从而便于降低灰尘雾霾随着空气流动而四处飘荡的状况，并减小其所造成的影响。

16、2、本申请技术方案通过壳罩、格栅板、板座和滤网层的设计，在利用风机抽取机体内侧分离秸秆与残留麦粒所产生的灰尘时，竖孔内侧的格栅板方便对竖孔进行防护，便于对机体内侧的秸秆进行拦截，同时壳罩内侧的板座表面的多组滤网层能够运作，并对从机体内侧进入壳罩中的风力进行拦截过滤，使得麦粒能够得到拦截，且只有灰尘所产生的雾霾能够穿过，使得风机能够更加顺畅的对灰尘雾霾进行抽取并处理，且板座方便拆装，便于对滤网层进行更换。

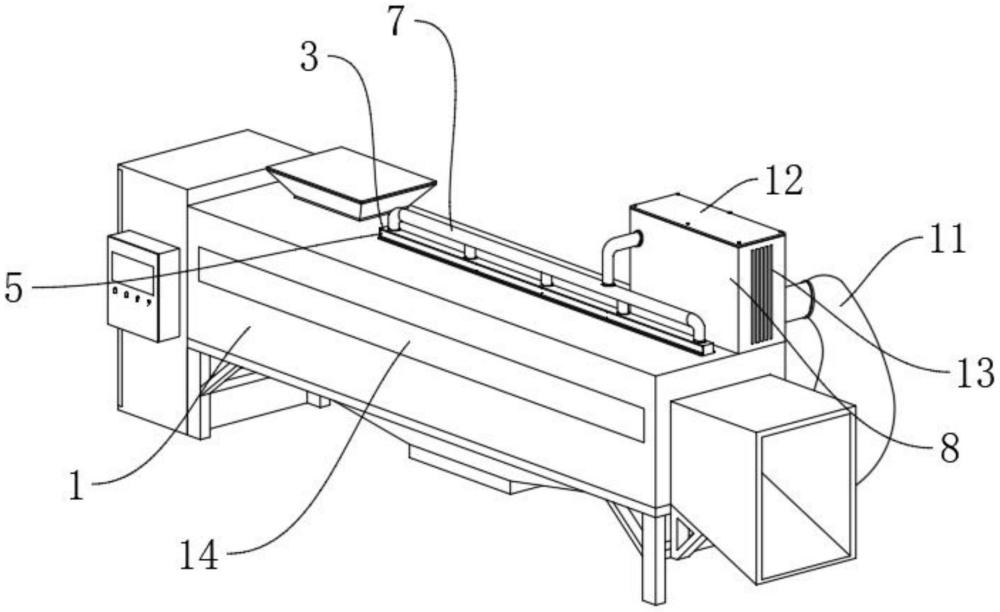

1.用于小麦收割后秸秆麦粒分离装置，其特征在于，包括机体(1)，所述机体(1)顶端表面开设有可用于吸尘的竖孔(2)，且机体(1)顶端表面通过螺栓装配有位于竖孔(2)外周的壳罩(3)，所述竖孔(2)内侧通过螺栓装配有可用于防护的格栅板(4)，且壳罩(3)内侧通过螺丝装配有可用于辅助支撑的板座(5)，所述板座(5)内侧装配有可用于防护的滤网层(6)；

2.根据权利要求1所述的用于小麦收割后秸秆麦粒分离装置，其特征在于，所述箱体(8)顶端表面通过螺丝装配有可用于维护的盖板(12)。

3.根据权利要求1所述的用于小麦收割后秸秆麦粒分离装置，其特征在于，所述箱体(8)外侧壁表面开设有通风槽(13)，且通风槽(13)有多组。

4.根据权利要求1所述的用于小麦收割后秸秆麦粒分离装置，其特征在于，所述机体(1)外侧壁表面装配有可用于观测的玻璃板(14)。

5.根据权利要求1所述的用于小麦收割后秸秆麦粒分离装置，其特征在于，所述横管(10)远离箱体(8)的一端套设安装有可用于收集灰尘的布袋(11)。
