多功能钓鱼钳的制作方法

本技术属于渔具领域，具体涉及多功能钓鱼钳。

背景技术：

1、钓鱼钳是一种专用于钓鱼的工具，其外形类似于常规的钳子，但是其具有更多的适用于钓鱼活动的功能，例如取出鱼嘴内的鱼钩、剪断鱼线等。现有技术中的钓鱼钳存在着一些缺点，（1）钳体前端设置有喙状凸台，利用喙状凸台勾对诱饵进行开环操作，开大环时作用力不足开环效果差，挂饵操作不便；（2）钳子在非使用状态下，钳口大多呈现打开状态，易对使用者以及其他物品造成伤害；或采用插销式结构进行锁定，锁定结构复杂，组装及操作不方便。

技术实现思路

1、本实用新型的目的是提供一种多功能钓鱼钳，该结构设计合理，可进行开小环开大环操作，钳口锁定、解锁操作简单，锁定件组装方便。

2、为了达到上述目的，本申请所采用的技术方案为：

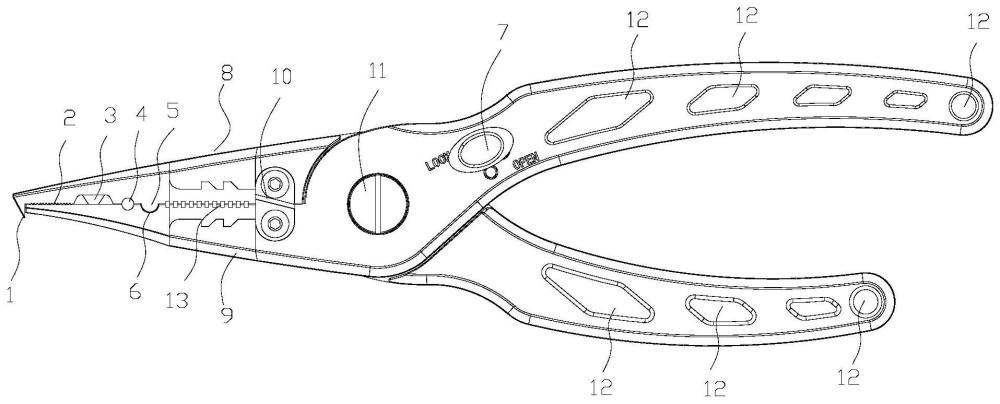

3、多功能钓鱼钳，包括第一钳体、第二钳体，第一钳体与第二钳体通过旋转轴相连接，第一钳体和第二钳体在旋转轴前侧形成钳口，后侧形成手柄，第一钳体或第二钳体的前端设有开小环用的第一凸台，前部设有开大环用的第二凸台，与第二凸台相对的第一钳体或第二钳体上设有凸台纳入孔，第一凸台和第二凸台之间的第一钳体和第二钳体上设有相互啮合的内错牙。

4、优选地，所述第二凸台为锥形凸台。

5、优选地，在第一钳体和第二钳体之间设置有对手柄进行锁定或解锁的锁止机构，所述锁止机构包括旋锁、在第一钳体上开设有锁槽，设置于第二钳体上的旋转件，旋转件拨动旋锁落入锁槽中将第一钳体和第二钳体锁定。

6、优选地，所述旋转件包括锁销、旋锁压簧和锁钮，第二钳体上设有旋钮安装槽和旋锁安装腔，旋锁安装腔上方和下方分别设有锁销安装孔，旋锁上设有锁销限位孔和旋钮限位孔，旋锁装配于旋钮安装槽中其一端插入旋钮限位孔中，旋锁压簧套设于锁销上，锁销穿过锁销限位孔及锁销安装孔。

7、优选地，所述旋锁为凸轮状，锁销限位孔和旋钮限位孔偏心设置。

8、优选地，所述第一钳体包括第一手柄和第一钳嘴，第二钳体包括第二手柄和第二钳嘴，第一手柄和第二手柄通过旋转轴相连接，第一钳嘴和第二钳嘴分别与第一手柄和第二手柄连接；第一钳嘴和第二钳嘴与第一手柄和第二手柄之间用沉头丝固定，钳嘴与手柄结合处设有相互咬合梯形齿槽结构。

9、优选地，第一手柄较第二手柄短，第一凸台和第二凸台均设置在第一钳嘴上。

10、优选地，在靠近旋转轴的钳夹面设有刀刃。

11、优选地，所述第一钳体和第二钳体的钳夹面上还共同形成圆形孔。

12、优选地，所述第一钳体和第二钳体的钳夹面上分别设有凹槽a或凸台a，凹槽a与凸台a可咬合。

13、优选地，所述第一钳体、第二钳体的钳夹面上还共同形成多个矩形孔。

14、优选地，第一钳体、第二钳体设置有多个通孔，通孔形状为四边形和/或三角形和/或圆形。

15、本实用新型的有益效果是：（1）设有第一凸台和第二凸台开环适用范围更广；（2）锁止机构结构设计合理，装配简单，解锁、锁定操作简单；（3）手柄与钳嘴组合为钳体，二者采用沉头丝结合相互咬合梯形齿槽结构固定，固定效果好，分体结构更方便加工；（3）钳体上整合圆形孔、矩形孔、相互咬合的凹槽a和凸台a、内错牙以及刀刃可以满足夹鱼钩、压铅坠、夹鱼线、剪鱼线等多种需求；（4）钳体上多形状通孔设计增加美观性的同时方便钓鱼钳悬挂。

1.多功能钓鱼钳，包括第一钳体、第二钳体，第一钳体与第二钳体通过旋转轴相连接，第一钳体和第二钳体在旋转轴前侧形成钳口，后侧形成手柄，其特征在于：第一钳体或第二钳体的前端设有开小环用的第一凸台，前部设有开大环用的第二凸台，与第二凸台相对的第一钳体或第二钳体上设有凸台纳入孔，第一凸台和第二凸台之间的第一钳体和第二钳体上设有相互啮合的内错牙。

2.根据权利要求1所述的多功能钓鱼钳，其特征在于：所述第二凸台为锥形凸台。

3.根据权利要求1所述的多功能钓鱼钳，其特征在于：在第一钳体和第二钳体之间设置有对手柄进行锁定或解锁的锁止机构，所述锁止机构包括旋锁、在第一钳体上开设有锁槽，设置于第二钳体上的旋转件，旋转件拨动旋锁落入锁槽中将第一钳体和第二钳体锁定。

4.根据权利要求3所述的多功能钓鱼钳，其特征在于：所述旋转件包括锁销、旋锁压簧和锁钮，第二钳体上设有旋钮安装槽和旋锁安装腔，旋锁安装腔上方和下方分别设有锁销安装孔，旋锁上设有锁销限位孔和旋钮限位孔，旋锁装配于旋钮安装槽中其一端插入旋钮限位孔中，旋锁压簧套设于锁销上，锁销穿过锁销限位孔及锁销安装孔。

5.根据权利要求4所述的多功能钓鱼钳，其特征在于：所述旋锁为凸轮状，锁销限位孔和旋钮限位孔偏心设置。

6.根据权利要求1-5任一项所述的多功能钓鱼钳，其特征在于：所述第一钳体包括第一手柄和第一钳嘴，第二钳体包括第二手柄和第二钳嘴，第一手柄和第二手柄通过旋转轴相连接，第一钳嘴和第二钳嘴分别与第一手柄和第二手柄连接；第一钳嘴和第二钳嘴与第一手柄和第二手柄之间用沉头丝固定，钳嘴与手柄结合处设有相互咬合梯形齿槽结构。

7.根据权利要求1-5任一项所述的多功能钓鱼钳，其特征在于：在靠近旋转轴的钳夹面设有刀刃。

8.根据权利要求1-5任一项所述的多功能钓鱼钳，其特征在于：所述第一钳体和第二钳体的钳夹面上还共同形成圆形孔。

9.根据权利要求1-5任一项所述的多功能钓鱼钳，其特征在于：所述第一钳体和第二钳体的钳夹面上分别设有凹槽a或凸台a，凹槽a与凸台a可咬合；和/或所述第一钳体、第二钳体的钳夹面上还共同形成多个矩形孔。

10.根据权利要求1-5任一项所述的多功能钓鱼钳，其特征在于：第一钳体、第二钳体设置有多个通孔，通孔形状为四边形和/或三角形和/或圆形。
