一种生态墙的制作方法

本技术涉及生态墙，具体为一种生态墙。

背景技术：

1、随着人们对于生活环境的不断重视，人们对于城市建设中的绿色植物的关注也是越来越多，在进行城市建设的过程中也出现了越来越多的建筑生态墙，其能够进行植株种植，增强可观性，且同时可以起到降低噪音，美化环境，净化空气，提高城市环境质量，增加绿化覆盖率，改善城市内部的生态环境。

2、现有的生态墙往往需要工作人员自行对植物一一进行浇水，操作下来费时费力，浇水时间不固定还容易忘记，易导致植物的毁坏，且也不具备节水的效果，因此，我们提出一种生态墙来解决上述问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种生态墙，具备省事且节水浇灌的优点，解决了现有的生态墙通常不具备浇水或存水的功能，往往需要工作人员自行对植物一一进行浇水，操作下来费时费力且也不具备节水功能的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种生态墙，包括生态墙体构件，所述生态墙体构件的内部设有隐形仓，所述隐形仓的内部设有用于控制水源的节水机构，所述生态墙体构件的外部设置有为植物提供放置位的装载组件；

3、所述节水机构包括有固定安装于隐形仓内顶壁上的集水箱，所述隐形仓的内底壁固定安装有回水箱，所述集水箱的底部连通有输水管，所述输水管的外表面转动安装有锁筒件，所述输水管的外表面活动安装有引水管，所述输水管通过锁筒件与引水管螺纹连接，所述回水箱的顶部连通有回水管，所述隐形仓的内腔左侧壁上固定安装有循环水泵，所述循环水泵顶部的出水口与底部的进水口均连通有连通管，顶部所述连通管与集水箱相连通，底部所述连通管与回水箱相连通，所述输水管的外部设置有控制扣件组。

4、进一步，所述装载组件包括有活动安装于生态墙体构件外部的植物盒，其中，植物盒的内部放置有水培植物，所述生态墙体构件的右侧开设有与外界相连通的条形槽，所述条形槽内壁的顶部和底部均开设有t形滑槽，所述植物盒的左侧固定安装有与t形滑槽内表面滑动连接的t形滑块，所述引水管的右侧贯穿并延伸至植物盒的内部，且与之固定安装。

5、进一步，所述控制扣件组包括有活动安装于输水管外部的方形套板，所述方形套板的左右两侧均开设有矩形槽，所述矩形槽的内顶壁上固定安装有两个为一组的弹性扣板，且数量设置有三组，一组所述弹性扣板的内部活动安装有直角杆，所述直角杆的外表面固定安装有抵压块。

6、进一步，所述植物盒的左侧开设有与引水管相同高度的回水口，所述回水口的内部固定安装有与引水管尺寸大小均相同的安装管，所述安装管的外表面设置有与锁筒件尺寸大小均相同的锁柱，所述输水管与回水管尺寸大小均相同，所述回水管通过锁柱与安装管螺纹安装，所述生态墙体构件的正面固定安装有活动门，活动门的宽度与生态墙体构件的宽度相等。

7、与现有技术相比，本申请的技术方案具备以下有益效果：

8、1、该生态墙，通过设置有节水机构和装载组件，起到在构建生态墙的同时还能进行节水处理，将水资源循环利用，达到省时节约资源，构建绿色生态墙的目的。

9、2、该生态墙，通过设置有多组不同位置的弹性扣板，起到将输水管的流量大小进行调节的目的，方便对不同种的水培植物进行流量调节，且还具有对循环水泵的保护作用。

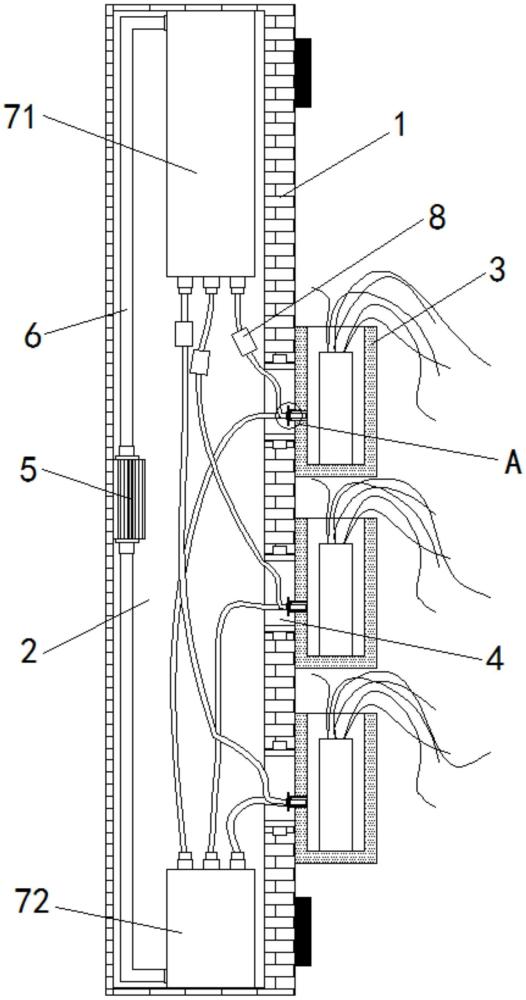

1.一种生态墙，包括生态墙体构件(1)，所述生态墙体构件(1)的内部设有隐形仓(2)，所述隐形仓(2)的内部设有用于控制水源的节水机构，所述生态墙体构件(1)的外部设置有为植物提供放置位的装载组件；其特征在于：

2.根据权利要求1所述的一种生态墙，其特征在于：所述装载组件包括有活动安装于生态墙体构件(1)外部的植物盒(3)，其中，植物盒(3)的内部放置有水培植物，所述生态墙体构件(1)的一侧开设有条形槽(4)，所述条形槽(4)内壁的顶部和底部均开设有t形滑槽，所述植物盒(3)的左侧固定安装有与t形滑槽内表面滑动连接的t形滑块。

3.根据权利要求1所述的一种生态墙，其特征在于：所述控制扣件组(8)包括有活动安装于输水管(73)外部的方形套板(81)，所述方形套板(81)的左右两侧均开设有矩形槽，所述矩形槽的内顶壁上固定安装有两个为一组的弹性扣板(82)，且数量设置有多组，一组所述弹性扣板(82)的内部活动安装有直角杆(83)，所述直角杆(83)的外表面固定安装有抵压块(84)。

4.根据权利要求2所述的一种生态墙，其特征在于：所述植物盒(3)的一侧开设有与引水管(75)相同高度的回水口，所述回水口的内部固定安装有与引水管(75)尺寸大小均相同的安装管，所述安装管的外表面设置有与锁筒件(74)尺寸大小均相同的锁柱，所述输水管(73)与回水管(76)尺寸大小均相同，所述回水管(76)通过锁柱与安装管螺纹安装。
