一种方便控制取虫数量的收集装置

本技术涉及皂角豆象活虫收集，具体为一种方便控制取虫数量的收集装置。

背景技术：

1、皂角豆象，又名皂荚豆象，隶属于鞘翅目，叶甲科豆象亚科，是豆科皂荚属植物果实的主要钻蛀性害虫，其对皂角种子的破坏力很强，成虫将卵产在荚果表面，幼虫孵化后钻蛀为害皂角种子，破坏豆子内部结构。该虫在林间危害皂角荚果，也可随种子进入仓库持续危害，使得皂角产业遭受巨大损失。

2、在实验室批量养虫和科学合理取虫是科研研究的基础，现存皂角豆象活虫收集装置，在取虫时，需要打开盖板取虫，导致在取虫的过程中，多数成虫会从开盖处飞出，不利于对取虫数量进行控制，而且经常会造成虫子样本浪费，为此我们提出一种方便控制取虫数量的收集装置。

技术实现思路

1、本实用新型的目的在于提供一种方便控制取虫数量的收集装置，以解决上述背景技术提出的现有技术中存在的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种方便控制取虫数量的收集装置，包括箱体、成虫收集槽和取放槽，所述箱体的内部两侧分别设有幼虫槽和成虫收集槽，所述幼虫槽与成虫收集槽之间设有隔板，所述隔板的中部开设有通孔，所述幼虫槽与成虫收集槽通过设有的通孔相互连通，所述隔板的顶部设有握把，所述通孔的内部设有可滑动的挡板，所述挡板与握把固定连接并与隔板滑动连接，所述成虫收集槽远离幼虫槽的一侧表面开设有取虫孔，所述取虫孔的外部通过胶合的方式固定安装有透明手套，所述成虫收集槽的内部另一侧设有取放槽，所述取放槽的顶部滑动连接有推块，所述取放槽的内部设有集虫槽，所述集虫槽的外部一侧设有握把，所述集虫槽的内部顶端设有内翻盖。

4、优选地，所述取放槽的内部顶部两侧开设有滑槽，所述推块的两侧设有滑块，所述滑块延伸至滑槽的内部，所述滑槽的内部一端设有复位弹簧，所述推块的一侧底端与集虫槽远离握把的一侧顶端接触。

5、优选地，所述取虫孔的内侧设有盖板，所述盖板的顶部设有活动座，所述活动座固定安装与成虫收集槽的内部一侧内壁，所述活动座的内侧设有连接轴，所述连接轴的两端通过轴承与活动座活动连接，所述盖板的顶端套设于连接轴的外周并与其固定连接。

6、优选地，所述连接轴的两端设有扭簧，所述扭簧的两端分别与盖板和活动座固定连接，所述内翻盖也通过扭簧和连接轴与集虫槽的内部两侧内壁活动连接。

7、优选地，所述集虫槽的一侧表面固定镶嵌有金属板，所述取放槽的内部一侧内壁固定镶嵌有磁吸板。

8、优选地，所述幼虫槽与成虫收集槽的顶部均设有顶盖，所述顶盖的前端设有凸起，所述顶盖的底部中心位置安装有可控诱虫灯。

9、优选地，所述取放槽的外部一侧设有镊子，所述镊子通过卡板卡接于取放槽的外部一侧。

10、与现有技术相比，本实用新型的有益效果是：

11、1、通过在成虫收集槽的一侧设置取虫孔，并配合盖板、扭簧和透明手套，来避免多余的虫子在取虫时从取虫孔处飞出，再配合开设有取放槽、推块、集虫槽和内翻盖，使得在取虫时，能够确保虫子在进入集虫槽后，确保取虫数量的稳定，避免虫子意外进入或飞出的情况发生。

12、2、通过在取放槽的内壁与集虫槽的外部一侧分别设置磁吸板和金属板，来实现集虫槽在取放槽内的稳定性，避免由于复位弹簧的作用，导致集虫槽被弹出的情况发生。

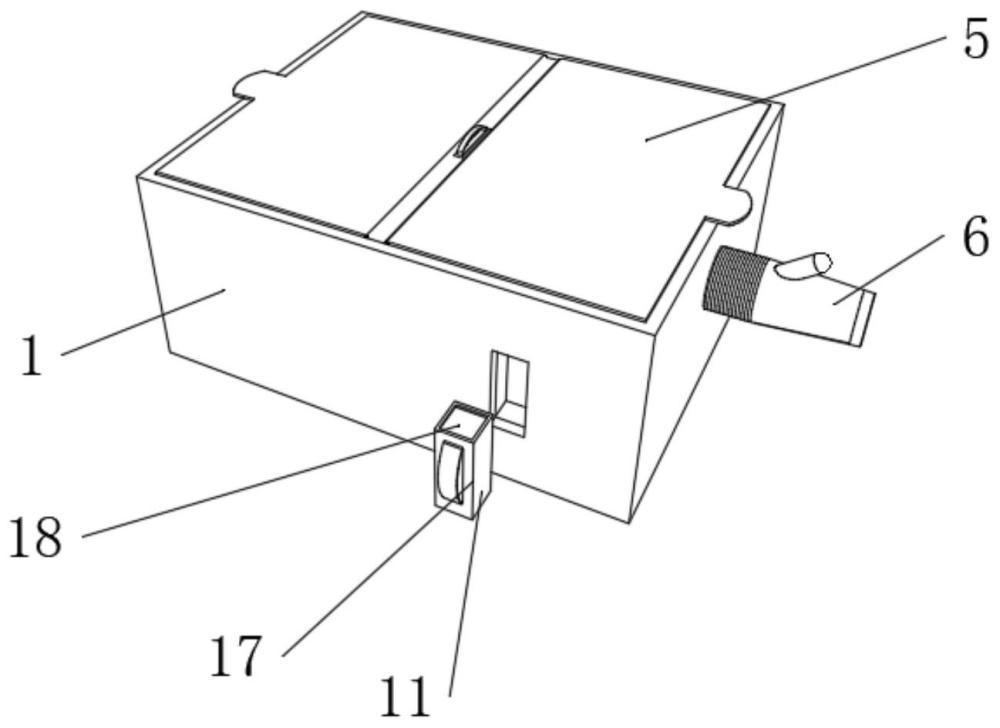

1.一种方便控制取虫数量的收集装置，包括箱体(1)、成虫收集槽(3)和取放槽(11)，其特征在于，所述箱体(1)的内部两侧分别设有幼虫槽(2)和成虫收集槽(3)，所述幼虫槽(2)与成虫收集槽(3)之间设有隔板，所述隔板的中部开设有通孔(4)，所述幼虫槽(2)与成虫收集槽(3)通过设有的通孔(4)相互连通，所述隔板的顶部设有握把，所述通孔(4)的内部设有可滑动的挡板，所述挡板与握把固定连接并与隔板滑动连接，所述成虫收集槽(3)远离幼虫槽(2)的一侧表面开设有取虫孔(21)，所述取虫孔(21)的外部通过胶合的方式固定安装有透明手套(6)，所述成虫收集槽(3)的内部另一侧设有取放槽(11)，所述取放槽(11)的顶部滑动连接有推块(12)，所述取放槽(11)的内部设有集虫槽(17)，所述集虫槽(17)的外部一侧设有握把，所述集虫槽(17)的内部顶端设有内翻盖(18)。

2.根据权利要求1所述的一种方便控制取虫数量的收集装置，其特征在于，所述取放槽(11)的内部顶部两侧开设有滑槽(14)，所述推块(12)的两侧设有滑块(13)，所述滑块(13)延伸至滑槽(14)的内部，所述滑槽(14)的内部一端设有复位弹簧(15)，所述推块(12)的一侧底端与集虫槽(17)远离握把的一侧顶端接触。

3.根据权利要求1所述的一种方便控制取虫数量的收集装置，其特征在于，所述取虫孔(21)的内侧设有盖板(7)，所述盖板(7)的顶部设有活动座(8)，所述活动座(8)固定安装于成虫收集槽(3)的内部一侧内壁，所述活动座(8)的内侧设有连接轴(9)，所述连接轴(9)的两端通过轴承与活动座(8)活动连接，所述盖板(7)的顶端套设于连接轴(9)的外周并与其固定连接。

4.根据权利要求3所述的一种方便控制取虫数量的收集装置，其特征在于，所述连接轴(9)的两端设有扭簧(10)，所述扭簧(10)的两端分别与盖板(7)和活动座(8)固定连接，所述内翻盖(18)也通过扭簧(10)和连接轴(9)与集虫槽(17)的内部两侧内壁活动连接。

5.根据权利要求1所述的一种方便控制取虫数量的收集装置，其特征在于，所述集虫槽(17)的一侧表面固定镶嵌有金属板(19)，所述取放槽(11)的内部一侧内壁固定镶嵌有磁吸板(16)。

6.根据权利要求1所述的一种方便控制取虫数量的收集装置，其特征在于，所述幼虫槽(2)与成虫收集槽(3)的顶部均设有顶盖(5)，所述顶盖(5)的前端设有凸起，所述顶盖(5)的底部中心位置安装有可控诱虫灯。

7.根据权利要求1所述的一种方便控制取虫数量的收集装置，其特征在于，所述取放槽(11)的外部一侧设有镊子(20)，所述镊子(20)通过卡板卡接于取放槽(11)的外部一侧。
