一种施肥器具的制作方法

本技术涉及施肥，尤其涉及一种施肥器具。

背景技术：

1、在种植农作物时，需要在种植地上进行施肥处理，目前的施肥方式通常是直接将肥料撒在种植地上，这种方式虽然方便快捷，但是肥料大多停留在土壤表面，受风吹和下雨影响，会导致肥料流失量较多，造成大量肥料的浪费。

技术实现思路

1、本实用新型提供了一种施肥器具,通过将肥料施于土壤表层以下，大大降低了肥料的流失，避免了肥料大量流失，提高了施肥效果。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种施肥器具，包括底部外壁四角均安装有移动轮的底板，所述底板顶部外壁固定有高架，所述高架一侧外壁安装有侧架，所述侧架一侧外壁固定有等距离分布的下料组件，所述下料组件包括下料斗、固定于下料斗一侧内壁上的横板、通过轴承插接于横板顶部外壁上的绞龙和固定于绞龙顶部的一号伞齿轮，所述高架顶部内壁两端均固定有吊板，两个所述吊板一侧外壁通过轴承插接有同一个转杆，其中一个所述吊板一侧外壁安装有电机，所述电机输出轴与转杆连接，所述转杆外壁固定有等距离分布的二号伞齿轮，所述高架顶部内壁一端安装有电动推杆，所述电动推杆活塞杆底部固定有安装板，所述安装板一侧外壁固定有等距离分布的开土板，所述开土板顶部外壁开有下料通道。

4、通过上述方案，可将装置推至种植地上，先将肥料倒入下料斗内，再通过电动推杆推动安装板下降，进而推动开土板底部扎入土壤中，这时可牵引装置进行移动，在移动的过程中，开土板在土壤表面开出凹槽，同时可通过电机带动转杆转动，进而带动二号伞齿轮转动，进而带动一号伞齿轮转动，进而带动绞龙转动，将下料斗内的肥料向下输送至下料通道内，肥料通过下料通道落入开土板开出的凹槽内，完成施肥，将肥料施于土壤表层以下，大大降低了肥料的流失，避免了肥料大量流失，提高了施肥效果。

5、优选的，所述一号伞齿轮与二号伞齿轮相啮合。

6、通过上述方案，二号伞齿轮的转动可顺利带动一号伞齿轮转动。

7、优选的，所述底板顶部外壁一端安装有蓄电池。

8、通过上述方案，方便为电机和电动推杆供电。

9、优选的，所述底板顶部外壁一端安装有折弯板，所述折弯板一端固定有拉环。

10、通过上述方案，方便通过拉环牵引装置移动。

11、优选的，所述底板顶部外壁开有固定口。

12、通过上述方案，方便开土板下降。

13、优选的，所述高架为倒“u”型结构。

14、通过上述方案，方便在高架上安装装置结构。

15、优选的，所述电机和电动推杆均通过导线连接有开关，所述开关通过导线与蓄电池连接。

16、通过上述方案，电机和电动推杆可通电运行。

17、本实用新型的有益效果为：

18、可将装置推至种植地上，先将肥料倒入下料斗内，再通过电动推杆推动开土板，使其底部扎入土壤中，再牵引装置进行移动，利用开土板在土壤表面开出凹槽，同时可通过电机的转动来带动绞龙转动，将下料斗内的肥料向下输送至下料通道内，肥料通过下料通道落入开土板开出的凹槽内，完成施肥，将肥料施于土壤表层以下，大大降低了肥料的流失，避免了肥料大量流失，提高了施肥效果。

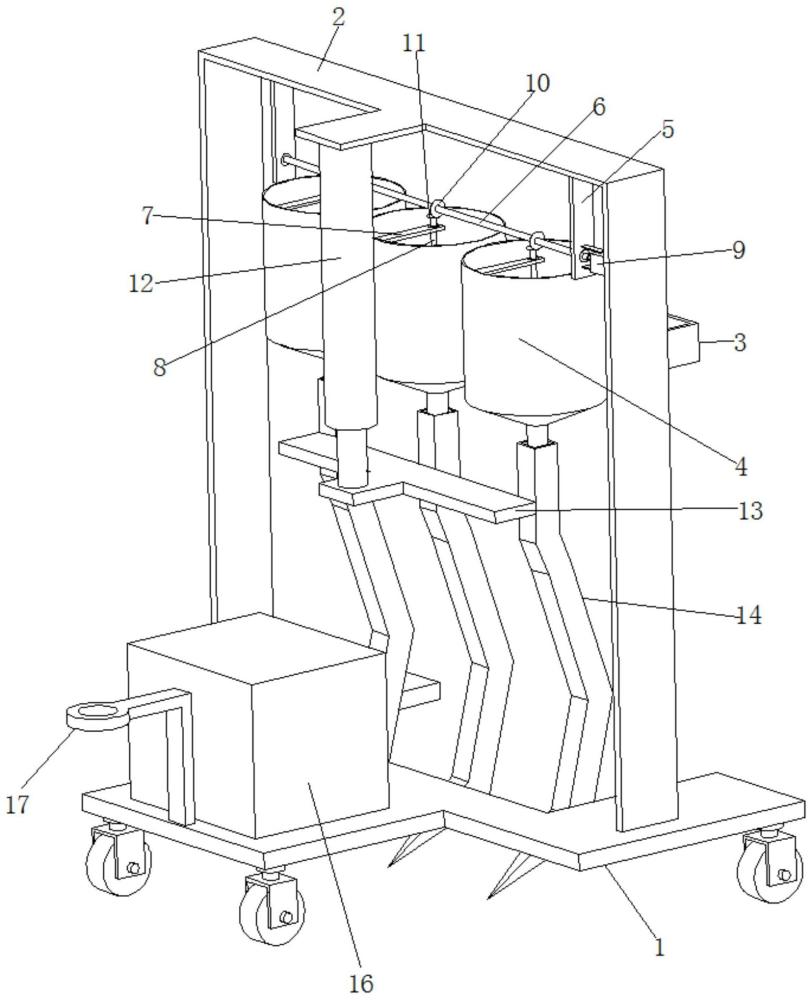

1.一种施肥器具，包括底部外壁四角均安装有移动轮的底板(1)，其特征在于，所述底板(1)顶部外壁固定有高架(2)，所述高架(2)一侧外壁安装有侧架(3)，所述侧架(3)一侧外壁固定有等距离分布的下料组件，所述下料组件包括下料斗(4)、固定于下料斗(4)一侧内壁上的横板(7)、通过轴承插接于横板(7)顶部外壁上的绞龙(8)和固定于绞龙(8)顶部的一号伞齿轮(11)，所述高架(2)顶部内壁两端均固定有吊板(5)，两个所述吊板(5)一侧外壁通过轴承插接有同一个转杆(6)，其中一个所述吊板(5)一侧外壁安装有电机(9)，所述电机(9)输出轴与转杆(6)连接，所述转杆(6)外壁固定有等距离分布的二号伞齿轮(10)，所述高架(2)顶部内壁一端安装有电动推杆(12)，所述电动推杆(12)活塞杆底部固定有安装板(13)，所述安装板(13)一侧外壁固定有等距离分布的开土板(14)，所述开土板(14)顶部外壁开有下料通道(15)。

2.根据权利要求1所述的一种施肥器具，其特征在于，所述一号伞齿轮(11)与二号伞齿轮(10)相啮合。

3.根据权利要求2所述的一种施肥器具，其特征在于，所述底板(1)顶部外壁一端安装有蓄电池(16)。

4.根据权利要求1所述的一种施肥器具，其特征在于，所述底板(1)顶部外壁一端安装有折弯板，所述折弯板一端固定有拉环(17)。

5.根据权利要求1所述的一种施肥器具，其特征在于，所述底板(1)顶部外壁开有固定口(18)。

6.根据权利要求1所述的一种施肥器具，其特征在于，所述高架(2)为倒“u”型结构。

7.根据权利要求3所述的一种施肥器具，其特征在于，所述电机(9)和电动推杆(12)均通过导线连接有开关，所述开关通过导线与蓄电池(16)连接。
