一种防虫效果的培育箱的制作方法

本技术涉及萝卜种植，具体为一种防虫效果的培育箱。

背景技术：

1、室内蔬菜种植是以草炭或森林腐叶土、蛭石等轻质材料做育苗基质固定植株，让植物根系直接接触营养液，采用机械化精量播种一次成苗的现代化育苗技术，选用苗盘是分格室的，播种一格一粒，成苗一室一株，成苗的根系与基质互相缠绕在一起，根坨呈上大下小的塞子形，一般叫穴盘无土育苗。蔬菜种植用培育箱在室内蔬菜种植领域得到广泛地使用，而传统的蔬菜种植用培育箱不具备良好的防虫效果，导致蔬菜容易遭受虫害，现有的蔬菜种植用培育箱并没有对这一问题作出良好地改善。

2、经检索，公开号为：cn217609129u的中国专利公开了一种蔬菜培育防虫装置，涉及蔬菜培育防虫技术领域，包括除虫箱和转运座，所述转运座底部四角位置安装有滚轮，所述除虫箱顶部有入虫口，所述入虫口的竖向截面为梯形，除虫箱内部设置有空腔，空腔内安装有灯泡和透光罩，所述灯泡和透光罩的数量在两个以上，所述透光罩罩设在对应的灯泡上，透光罩外部设置有诱虫贴，所述空腔底部设置有收集组件，该收集组件活动安装在除虫箱上，诱虫贴上均涂抹有昆虫食诱剂，灯泡能发出亮光，利用昆虫的趋光性将昆虫吸引至诱虫贴上，诱虫贴上的粘胶可以粘附被引诱的昆虫。本实用新型解决了目前的蔬菜培育防虫装置调整的技术问题，灭虫效果相较于普通的防虫装置更好，且维护简单便捷。

3、但是：在该设备中，存在着一个问题，该设备没有彻底将虫子与蔬菜隔绝开来，虫子依然会啃食到蔬菜。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种防虫效果的培育箱。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种防虫效果的培育箱，包括箱体，所述箱体的顶部滑动连接有活动盖，所述活动盖的中间开设有通槽，所述箱体的侧壁上设置有驱动组件，所述通槽的内壁滑动连接有三角块，所述三角块的侧壁滑动连接有限位块，所述限位块的数量为两个，所述限位块固定安装在箱体的侧壁上。通过设置限位块，三角块位于两个限位块的中间，可以使得三角块得到限位。

5、优选的，所述三角块的底部固定连接有齿条，所述齿条有齿牙的一侧啮合连接有齿轮，所述箱体的侧壁上设置有电机箱，所述电机箱的内部固定安装有电机，所述电机的输出端通过联轴器固定连接有转轴，所述转轴远离电机的一端与齿轮固定连接。通过设置齿条，可以使得三角块能够在齿轮的带动下做升降运动。

6、优选的，所述齿条的底部固定连接有弹簧a，所述弹簧a的数量为两个，所述弹簧a远离齿条的一端固定连接有矩形块，所述矩形块固定安装在箱体的侧壁上。通过设置矩形块和弹簧a，可以使得齿条得到限位和缓冲。

7、优选的，所述箱体的侧壁上设置有侧面机构，所述箱体的侧壁上固定安装有l形块，所述l形块的数量为两个，所述l形块的侧壁上固定连接有弹簧b，所述弹簧b的数量为两个，所述弹簧b远离l形块的一端与活动盖固定连接。通过设置弹簧b，可以使得活动盖能够被复位。

8、优选的，所述箱体的侧壁上固定安装有孔柱，所述孔柱的内部设置有电击灯，所述电击灯固定安装在箱体的侧壁上，所述箱体的底部固定安装有支撑腿，所述支撑腿的底部固定连接有底盘，所述支撑腿的数量为四个。通过设置电击灯，可以使得虫子被消灭。

9、优选的，所述箱体的顶部两侧开设有滑槽，所述滑槽的内壁滑动连接有滑块，所述滑块的顶部与活动盖固定连接，所述箱体的顶部可拆卸安装有网孔板，所述箱体的内壁固定安装有培育舱。通过设置网孔板，可以使得虫子被阻挡在箱体外。

10、(三)有益效果

11、与现有技术相比，本实用新型提供了一种防虫效果的培育箱，具备以下

12、有益效果：

13、1、该一种防虫效果的培育箱，通过在箱体的顶部设置一个网孔板，可以使得该培育箱在白天时，能够使得萝卜幼苗在受到太阳光照的同时，还能够将想要啃食萝卜幼苗的虫子挡在外面，从而使得该设备有效的防虫，通过设置活动盖，可以使得该设备在夜间时，通过遮住箱体的顶部，可以防止一些被风刮过来的树叶石子等压在网孔板上，通过设置滑槽，可以使得活动盖的运动轨迹受到限位，使得活动盖只能按照直线轨迹运动，通过设置培育舱，可以使得该设备能够为萝卜幼苗的培育提供空间。

14、2、该一种防虫效果的培育箱，通过设置三角块，可以使得三角块通过做升降运动以使得活动盖能够做往复运动以遮挡或不遮挡箱体，通过设置限位块，两个限位块将三角块夹在中间，可以使得三角块只能做直线升降运动，通过设置齿条和齿轮，可以使得电机带动齿轮转动时，齿轮能够带动齿条做升降运动，通过设置弹簧a和矩形块，可以使得齿条做升降运动时能对其起到限位和缓冲的作用，通过设置孔柱和电击灯，可以防止人误触到电击灯以造成伤害，且电击灯还可以消灭昆虫。

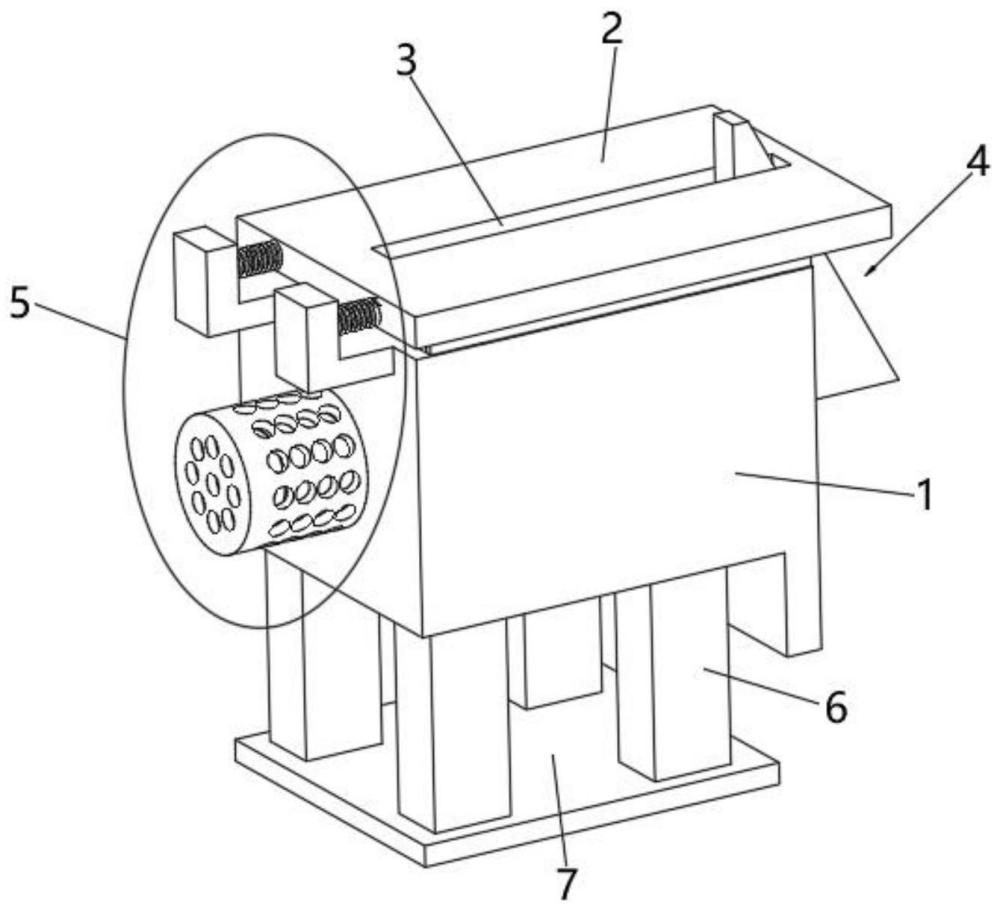

1.一种防虫效果的培育箱，包括箱体(1)，其特征在于：所述箱体(1)的顶部滑动连接有活动盖(2)，所述活动盖(2)的中间开设有通槽(3)，所述箱体(1)的侧壁上设置有驱动组件(4)，所述通槽(3)的内壁滑动连接有三角块(40)，所述三角块(40)的侧壁滑动连接有限位块(41)，所述限位块(41)的数量为两个，所述限位块(41)固定安装在箱体(1)的侧壁上。

2.根据权利要求1所述的一种防虫效果的培育箱，其特征在于：所述三角块(40)的底部固定连接有齿条(42)，所述齿条(42)有齿牙的一侧啮合连接有齿轮(43)，所述箱体(1)的侧壁上设置有电机箱(44)，所述电机箱(44)的内部固定安装有电机，所述电机的输出端通过联轴器固定连接有转轴，所述转轴远离电机的一端与齿轮(43)固定连接。

3.根据权利要求2所述的一种防虫效果的培育箱，其特征在于：所述齿条(42)的底部固定连接有弹簧a(45)，所述弹簧a(45)的数量为两个，所述弹簧a(45)远离齿条(42)的一端固定连接有矩形块(46)，所述矩形块(46)固定安装在箱体(1)的侧壁上。

4.根据权利要求1所述的一种防虫效果的培育箱，其特征在于：所述箱体(1)的侧壁上设置有侧面机构(5)，所述箱体(1)的侧壁上固定安装有l形块(50)，所述l形块(50)的数量为两个，所述l形块(50)的侧壁上固定连接有弹簧b(51)，所述弹簧b(51)的数量为两个，所述弹簧b(51)远离l形块(50)的一端与活动盖(2)固定连接。

5.根据权利要求4所述的一种防虫效果的培育箱，其特征在于：所述箱体(1)的侧壁上固定安装有孔柱(52)，所述孔柱(52)的内部设置有电击灯(53)，所述电击灯(53)固定安装在箱体(1)的侧壁上，所述箱体(1)的底部固定安装有支撑腿(6)，所述支撑腿(6)的底部固定连接有底盘(7)，所述支撑腿(6)的数量为四个。

6.根据权利要求5所述的一种防虫效果的培育箱，其特征在于：所述箱体(1)的顶部两侧开设有滑槽(8)，所述滑槽(8)的内壁滑动连接有滑块，所述滑块的顶部与活动盖(2)固定连接，所述箱体(1)的顶部可拆卸安装有网孔板(9)，所述箱体(1)的内壁固定安装有培育舱(10)。
