一种农业水利灌溉装置的制作方法

本技术涉及农业水利灌溉领域，特别涉及一种农业水利灌溉装置。

背景技术：

1、农业是人类“母亲产业”，远在人类茹毛饮血的远古时代，农业就已经是人类抵御自然威胁和赖以生存的根本，农业养活并发展了人类，没有农业就没有人类的一切，更不会有人类的现代文明。社会生产的发展首先开始于农业，在农业发展的基础上才有工业的产生和发展，只有在农业和工业发展的基础上，才会有第三产业的发展；农业是社会安定的基础，是安定天下的产业。农业能否稳定发展，能否提供与人们生活相适应的农、副产品，关系到社会的安定。“民以食为天”，粮食 是人类最基本的生存资料，农业在国民经济中的基础地位，突出地表现在农作物的生产上。

2、灌溉，即用水浇地。灌溉原则是灌溉量、灌溉次数和时间要根据药用植物需水特性、生育阶段、气候、土壤条件而定，要适时、适量合理灌溉。

3、经检索中国专利：一种农业水利灌溉装置（公告号为：cn219719332u），包括底板，底板的底部设置有支撑组件，底板的底部安装有电机，底板的顶部转动连接有转动轴，电机的输出轴贯穿底板且和转动柱的底部相固定，转动柱的外弧面固定连接有多个对称排布的固定板，两个固定板之间通过转动轴转动连接有喷水管，喷水管上均开设有矩形槽孔，位于同一竖直线上的多个矩形槽孔内部共同插接有竖杆，且矩形槽孔的内壁和竖杆的外侧相铰接，竖杆的底部固定连接有滚轮，底板的顶部固定连接有环形垫板。该实用新型扩大了灌溉范围，可以对距离该实用装置本体较近或较远的区域进行灌溉，提高了装置的实用性。

4、上述专利扩大了灌溉范围，可以对距离该实用装置本体较近或较远的区域进行灌溉；但是需要灌溉杀虫的药液时，需要利用外界的设备将药物与水液充分混合后输送至容器内后再进行灌溉，不方便使用，此外喷头的位置固定，虽然扩大了灌溉范围，但是不能调节式的改变喷淋区域，例如远处区域与进处区域种植不同类型的农作物时，当远处区域的农作物需要灌溉而近处区域农作物不需要灌溉时，上述专利就无法使用，进而导致使用效果不佳。

5、因此，发明一种农业水利灌溉装置来解决上述问题很有必要。

技术实现思路

1、本实用新型的目的在于提供一种农业水利灌溉装置，以解决上述背景技术中提出的使用效果不好的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种农业水利灌溉装置，包括蓄液筒，所述蓄液筒的顶部通过螺栓连接有密封盖，所述密封盖上设有进水管与进料管，所述密封盖上还安装有驱动电机，所述驱动电机上安装有动力轴，所述动力轴远离所述驱动电机的一端安装有联轴器，所述动力轴通过所述联轴器连接有搅拌轴，所述搅拌轴上分布有多组搅拌叶片，所述蓄液筒的外壁固定连接有多组安装架，多组所述安装架在所述蓄液筒上呈对称分布，所述安装架上安装有泵体，所述泵体上连通有第二传输管，所述第二传输管的一端连通有高压软管，所述高压软管的一端连通有灌溉喷头。

3、优选地，所述蓄液筒的底部固定连接有配重块。

4、优选地，所述配重块的底部固定连接有多组固定插杆。

5、优选地，所述泵体上还连通有第一传输管，所述第一传输管远离所述泵体的一端与蓄液筒的底部相连通。

6、优选地，所述第二传输管与所述高压软管间设有第一接头。

7、优选地，所述高压软管与所述灌溉喷头间设有第二接头。

8、优选地，所述第二接头上固定连接有连接板，所述连接板的外侧设有电动推杆，所述电动推杆的输出端与所述连接板相连接。

9、本实用新型的技术效果和优点：

10、1、本实用新型可以通过进水管向蓄液筒内输送水液，用于后续的农业水利灌溉，同时还可以通过进料管向蓄液筒内输送药物，然后启动驱动电机，使得安装在驱动电机上的动力轴转动，动力轴通过联轴器与搅拌轴相连接，进而带动搅拌轴及搅拌轴上的多组搅拌叶片转动，使得多组搅拌叶片可以转动搅拌药物与水液，使得药物与水液充分混合成药液，方便后续喷淋药液来消灭农作物上的害虫；

11、2、本实用新型当需要喷淋时可以启动泵体，泵体通过第一传输管将蓄液筒内部的溶液输送至第二传输管处，然后溶液通过高压软管进入灌溉喷头内，并由灌溉喷头喷出，实现农业水利灌溉功能，此外还能启动电动推杆，电动推杆的输出端与连接板相连接，连接板又固定在第二接头上，进而带动第二接头在水平方向运动，也就带动第二接头一端的灌溉喷头在水平方向运动，调节了灌溉喷头的位置，方便对不同区域的农作物进行灌溉，提高了该农业水利灌溉装置的使用效果。

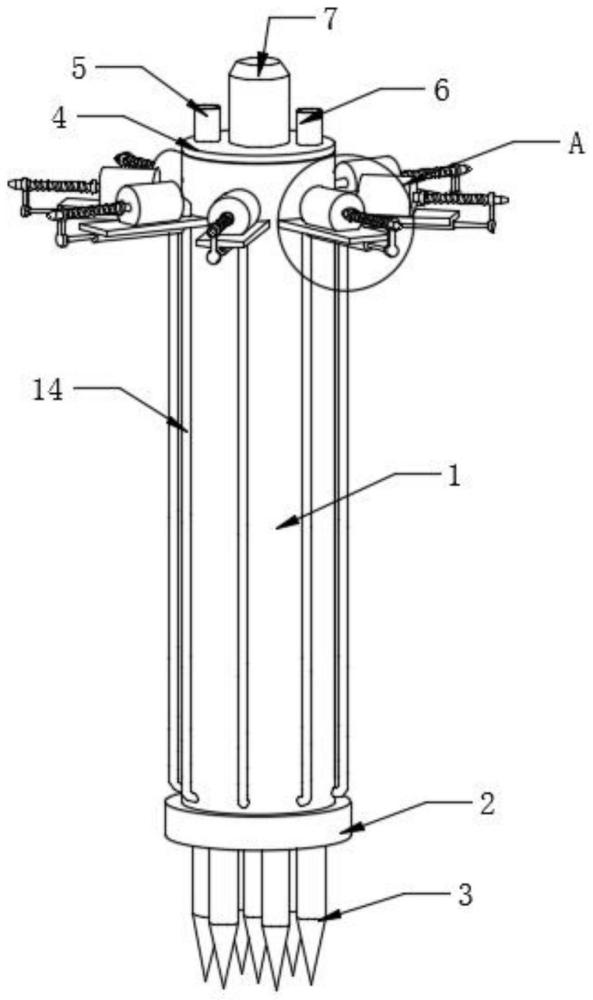

1.一种农业水利灌溉装置，包括蓄液筒（1），其特征在于：所述蓄液筒（1）的顶部通过螺栓连接有密封盖（4），所述密封盖（4）上设有进水管（5）与进料管（6），所述密封盖（4）上还安装有驱动电机（7），所述驱动电机（7）上安装有动力轴（8），所述动力轴（8）远离所述驱动电机（7）的一端安装有联轴器（9），所述动力轴（8）通过所述联轴器（9）连接有搅拌轴（10），所述搅拌轴（10）上分布有多组搅拌叶片（11），所述蓄液筒（1）的外壁固定连接有多组安装架（12），多组所述安装架（12）在所述蓄液筒（1）上呈对称分布，所述安装架（12）上安装有泵体（13），所述泵体（13）上连通有第二传输管（15），所述第二传输管（15）的一端连通有高压软管（17），所述高压软管（17）的一端连通有灌溉喷头（19）。

2.根据权利要求1所述的一种农业水利灌溉装置，其特征在于：所述蓄液筒（1）的底部固定连接有配重块（2）。

3.根据权利要求2所述的一种农业水利灌溉装置，其特征在于：所述配重块（2）的底部固定连接有多组固定插杆（3）。

4.根据权利要求1所述的一种农业水利灌溉装置，其特征在于：所述泵体（13）上还连通有第一传输管（14），所述第一传输管（14）远离所述泵体（13）的一端与蓄液筒（1）的底部相连通。

5.根据权利要求1所述的一种农业水利灌溉装置，其特征在于：所述第二传输管（15）与所述高压软管（17）间设有第一接头（16）。

6.根据权利要求1所述的一种农业水利灌溉装置，其特征在于：所述高压软管（17）与所述灌溉喷头（19）间设有第二接头（18）。

7.根据权利要求6所述的一种农业水利灌溉装置，其特征在于：所述第二接头（18）上固定连接有连接板（20），所述连接板（20）的外侧设有电动推杆（21），所述电动推杆（21）的输出端与所述连接板（20）相连接。
