一种便携式林木种子收集装置的制作方法

本技术涉及种子收集，尤其涉及一种便携式林木种子收集装置。

背景技术：

1、在林业科研、育苗和森林更新等工作中，经常需要收集大量的林木种子。传统的种子收集方法主要依靠人工手动采集，这种方法不仅效率低下，而且劳动强度大，容易损伤种子。此外，由于林木生长环境复杂，种子分布不均，人工采集往往难以达到理想的效果。因此，急需一种能够提高种子收集效率和保护种子质量的便携式设备。

技术实现思路

1、本实用新型通过提供一种便携式林木种子收集装置，解决了相关技术中种子收集效率低且不易保护种子质量的技术问题。

2、本实用新型采用的技术方案为：

3、一种便携式林木种子收集装置，包括：

4、环绕树干设置的固定部，包括：固定于树干上的固定箍，与固定箍固定连接的多根固定杆，固定杆与固定箍朝向地面的一端的夹角为锐角，所述固定箍包括：第一外链板、第二外链板和内链节，所述第一外链板、第二外链板通过锁止轴销与内链节过盈配合；

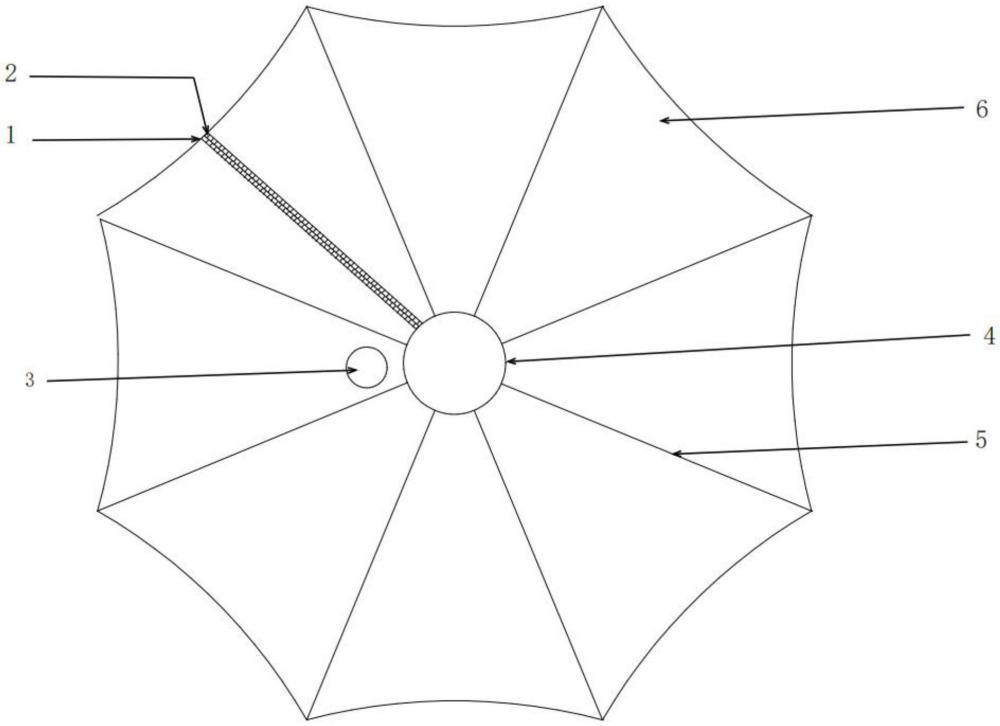

5、与固定部的顶端活动连接的折叠收纳组件，包括：开口朝上的折叠骨架，所述折叠骨架折叠的轴线为所述固定部的中心轴线；

6、套接在折叠骨架上的种子收集组件，包括：套接于折叠骨架上的包布，包布靠近固定部的一端设置有种子导向口；

7、所述包布的一端设置有第一拉链片，包布的另一端设置有与第一拉链片适配的第二拉链片，第一拉链片与第二拉链片通过滑动组件啮合。

8、在一些可行的实现方式中，折叠收纳组件与固定部连接处设置有保持折叠收纳组件与固定部的夹角的锁紧件。

9、在一些可行的实现方式中，所述内链节包括：

10、平行设置的第一内链板和第二内链板；

11、设置于第一内链板、第二内链板之间的滚子，套设在滚子内部的套筒，锁止轴销穿过两块内链板和套筒后与第一外链板、第二外链板固定连接。

12、在一些可行的实现方式中，第一外链板和第二外链板呈交错排列方式设置于内链节的两侧，并通过锁止轴销固定连接。

13、在一些可行的实现方式中，与固定箍固定连接有金属片，所述金属片的表面积大于所述固定箍的表面积。

14、在一些可行的实现方式中，所述包布面向地面的一侧设置有收纳带，所述收纳带与包布固定连接，用于收紧包布。

15、在一些可行的实现方式中，收纳带靠近包布的一侧设置有第一魔术贴，收纳带远离包布的一侧设置有与第一魔术贴适配的第二魔术贴。

16、在一些可行的实现方式中，所述第一拉链片和第二拉链片包括上止部和下止部，所述上止部包括固定于第一拉链片、第二拉链片上端的金属块，所述下止部包括固定于第一拉链片、第二拉链片下端的金属块。

17、在一些可行的实现方式中，折叠收纳组件还包括背带，所述背带设置于包布面向地面的一侧。

18、本实用新型的有益效果为：本实用新型通过设置固定部、折叠收纳组件、种子收集组件：包括：套接于折叠骨架上的包布，包布靠近固定部的一端设置有种子导向口；所述包布的一端设置拉链，使得本收集装置能够满足更多种类林木种子收集的需求，提高收集装置使用的效率，通过在包布相对于地面的一侧设置背带，提高了本装置的便携性。

1.一种便携式林木种子收集装置，其特征在于，包括：

2.如权利要求1所述的便携式林木种子收集装置，其特征在于，折叠收纳组件与固定部(4)连接处设置有保持折叠收纳组件与固定部(4)的夹角的锁紧件(15)。

3.如权利要求1所述的便携式林木种子收集装置，其特征在于，所述内链节包括：

4.如权利要求3所述的便携式林木种子收集装置，其特征在于，第一外链板(7)和第二外链板(8)呈交错排列方式设置于内链节的两侧，并通过锁止轴销(11)固定连接。

5.如权利要求1所述的便携式林木种子收集装置，其特征在于，与固定箍(16)固定连接有金属片(13)，所述金属片(13)的表面积大于所述固定箍(16)的表面积。

6.如权利要求1所述的便携式林木种子收集装置，其特征在于，所述包布(6)面向地面的一侧设置有收纳带(20)，所述收纳带(20)与包布(6)固定连接，用于收紧包布(6)。

7.如权利要求6所述的便携式林木种子收集装置，其特征在于，收纳带(20)靠近包布(6)的一侧设置有第一魔术贴(21)，收纳带(20)远离包布(6)的一侧设置有与第一魔术贴(21)适配的第二魔术贴(22)。

8.如权利要求1所述的便携式林木种子收集装置，其特征在于，所述第一拉链片(1)和第二拉链片(2)包括上止部(17)和下止部(18)，所述上止部(17)包括固定于第一拉链片(1)、第二拉链片(2)上端的金属块，所述下止部(18)包括固定于第一拉链片(1)、第二拉链片(2)下端的金属块。

9.如权利要求1所述的便携式林木种子收集装置，其特征在于，折叠收纳组件还包括背带(23)，所述背带(23)设置于包布(6)面向地面的一侧。
