一种用于水培育苗床带须根削除装置的培育板的制作方法

本技术涉及幼苗培育，具体是一种用于水培育苗床带须根削除装置的培育板。

背景技术：

1、育苗作为目前常用的培养植物的手段，可集中管理便于病虫防治，且定植后不缓苗植物生长整齐，培育时可合理进行营养分配存活率高且存活质量好，且合理育苗的植物无病菌无病毒减少了土传病害的发生，生产的幼苗也便于运输，但在育苗完成后摘除不便，且植物须根需要单独处理效率低下。

2、中国专利公开号cn205196466u公开了育苗板，通过设计一种质地较软的育苗板使得植物方便取出。中国专利公开号cn206118559u公开了一种环保培育板，通过设计一种带有可拆卸培育槽的培育板，使得植物方便取出，并提高了设备的使用寿命达到环保的目的。但对于植物须根处理效率低下，极大的增加了人力的损耗，对此有必要设计一种新型培育板。

技术实现思路

1、本实用新型针对上述问题，提出一种用于水培育苗床带须根削除装置的培育板，可集中对幼苗须根进行处理。

2、本实用新型采用以下技术方案：包括培育板、切刀座、切刀，所述培育板为方板结构的软盘且间隔均布有若干圆锥筒结构的培育槽，所述培育板的四角上端固定设置有向外延伸的固定端盖，所述固定端盖的外端固定连接有伸缩支管，所述伸缩支管的另一端固定连接有与培育板平行的切刀座，所述切刀座端面开设有水平贯穿的切刀槽，所述切刀可抽插的出入切刀槽，所述切刀座间隔均布开设有切刀孔，所述培育槽底部开设有培育槽底孔，所述培育槽底孔和切刀孔数量相对应且同轴。

3、本实用新型具有以下有益效果：

4、1.培育板为方形结构软板，利于幼苗培育完成后取出；

5、2.采用连接在培育板上的切刀座，便于对幼苗须根进行集中处理。

6、综上所述，本实用新型具有提高生产效率，方便操作，设计合理，结构简单的特点。

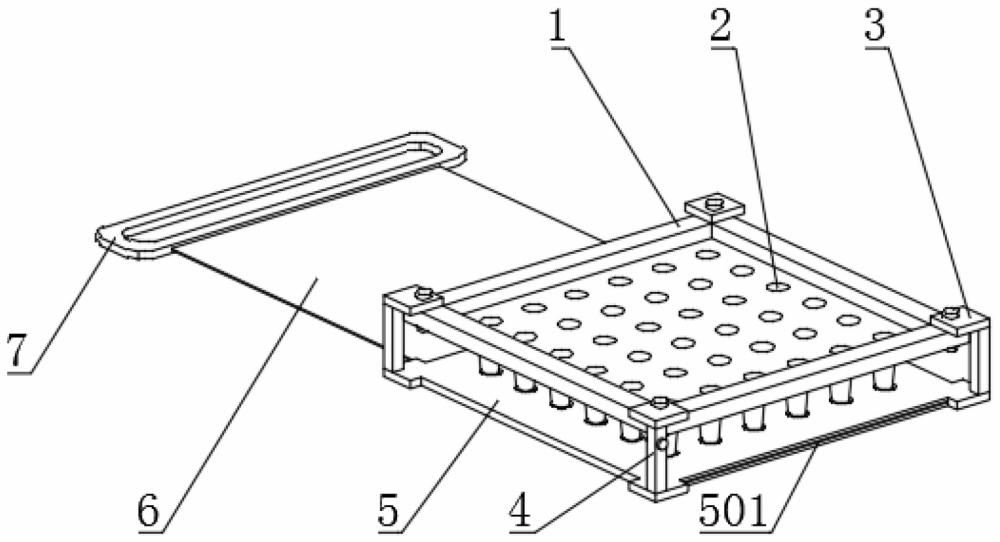

1.一种用于水培育苗床带须根削除装置的培育板，包括培育板（1）、切刀座（5）、切刀（6），其特征在于，所述培育板（1）为方板结构的软盘且间隔均布有若干圆锥筒结构的培育槽（2），所述培育板（1）的四角上端固定设置有向外延伸的固定端盖（3），所述固定端盖（3）的外端固定连接有伸缩支管（4），所述伸缩支管（4）的另一端固定连接有与培育板（1）平行的切刀座（5），所述切刀座（5）端面开设有水平贯穿的切刀槽（501），所述切刀（6）可抽插的出入切刀槽（501），所述切刀座（5）间隔均布开设有切刀孔（502），所述培育槽（2）底部开设有培育槽底孔（201），所述培育槽底孔（201）和切刀孔（502）数量相对应且同轴。

2.根据权利要求1所述用于水培育苗床带须根削除装置的培育板，其特征在于，所述伸缩支管（4）包括第一支管（401）、第二支管（402）、第三支管（403），所述第一支管（401）上端固定连接在固定端盖（3）上，所述第一支管（401）下端设置有向外延伸的平台ⅰ（407），所述第二支管（402）套在第一支管（401）外，所述第二支管（402）上端开设有向内延伸的平台ⅱ（408）且下端开设有向外延伸的平台ⅲ（409），所述第三支管（403）套在第二支管（402）外，所述第三支管（403）上端开设有向内延伸的平台ⅳ（410）且下端固定连接在切刀座（5）上。

3.根据权利要求2所述用于水培育苗床带须根削除装置的培育板，其特征在于，所述第一支管（401）、第二支管（402）、第三支管（403）均开设有长腰孔（406），所述长腰孔（406）贯穿连接有固定各支管的支管螺钉（404），所述支管螺钉（404）尾端连接有固定支管螺钉（404）的支管螺母（405）。

4.根据权利要求1所述用于水培育苗床带须根削除装置的培育板，其特征在于，所述固定端盖（3）依靠贯穿固定端盖（3）和培育板（1）的端盖螺钉（301）以及端盖螺母（302）固定安装在培育板（1）上。

5.根据权利要求1所述用于水培育苗床带须根削除装置的培育板，其特征在于，所述切刀（6）为方形结构，所述切刀（6）尾端固定连接有回型结构的刀把（7）。

6.根据权利要求1所述用于水培育苗床带须根削除装置的培育板，其特征在于，所述培育板（1）是采用橡胶或塑料制成的软盘。
