马铃薯播种机薯种防堵推送装置的制作方法

本发明提供一种马铃薯播种机薯种防堵推送装置，属于马铃薯全程机械化装备领域，主要用于解决马铃薯播种机薯种箱内的马铃薯拥堵问题。

背景技术：

1、目前，各种马铃薯种植机械所配备的薯种箱都存在薯种易拥堵的问题，或用金属棍敲击薯种箱壁、或用木棍直接搅动薯种箱内的薯种拥堵处。因此，播种过程中一般需要配专人跟随疏通清理，不仅造成人员浪费、损伤设备，而且极易捅伤薯种。尽管市场上也出现了一些配备有防拥堵装置的马铃薯播种机，但防拥堵效果不够理想。

2、综观马铃薯种植机械行业现状，急需一种能够朝着薯种箱的漏斗形底部出口自动推送薯种，从而杜绝薯种拥堵现象的马铃薯播种机，以避免损伤薯种和设备，节约劳动力，满足马铃薯种植户的播种要求。

技术实现思路

1、本发明的目的是提供一种能克服现有马铃薯种植机械所存在的问题，不仅薯种防堵推送效果好、节约劳动力、避免损伤薯种和设备、而且工作可靠的马铃薯播种机薯种防堵推送装置。

2、其技术方案为：包括薯种箱、驱动组件和推送装置，其中薯种箱安装在马铃薯播种机的播种单元上，并呈开口朝上的漏斗形状；薯种箱远离播种单元一侧的底板上设有上宽下窄的等腰梯形口；驱动组件包括轴承、偏心轴、拨动轴、拨动销和拨动架，其中装有轴承的偏心轴支承在马铃薯播种机的机架上，偏心轴通过链传动与马铃薯播种机的地轮连接；拨动轴支承在薯种箱的底板上，拨动销通过拨动架安装在拨动轴上、且拨动销与轴承外圈固定连接；推送装置包括锁止销和推送组件，其中锁止销安装在薯种箱的底板的等腰梯形口的短梯形底边处；推送组件包括推送栅板、梯形框、套管架、横销和滑板，其中推送栅板呈等腰梯形形状、且板面上设有多条与梯形底边垂直的长槽，推送栅板板面经多次折弯而形成锯齿形状、且折弯后的折痕与梯形底边平行；推送栅板安装在呈等腰梯形形状的梯形框内；套管架包括长套管、短套管和连接杆，长套管和短套管之间通过连接杆固定连接、且长套管和短套管相互平行；长套管套装在驱动组件的拨动轴上、且通过横销固定连接，短套管两端铰接在梯形框的靠近长梯形底边处、位于远离推送栅板的锯齿形的齿顶一侧、且短套管与梯形框的梯形底边平行；梯形框的短梯形底边一端装有滑板、滑板支承在锁止销上、且推送栅板的锯齿形的齿顶朝着薯种箱的方向。

3、本发明与现有本领域现状相比，由于薯种箱设有等腰梯形口的底板外侧设有与底板贴合的推送装置，且推送装置的推送组件在驱动组件的驱动下可将薯种箱内的薯种朝着薯种箱的漏斗底部出口方向不断推送，从而彻底解决了马铃薯播种机薯种箱内薯种的拥堵问题，且无需人工搅动薯种或敲击薯种箱，因此既节约劳动力，又不会对薯种或设备造成损伤；由于推送组件的推送栅板、梯形框和滑板与薯种箱设有等腰梯形口的底板贴合，推送装置的锁止销伸出时，便将薯种箱底板上的等腰梯形口完全封盖，以避免播种过程中薯种掉落，播种完毕锁止销缩回时，推送组件的滑板由于失去支承而使得推送组件绕着拨动轴轴线向下摆动，从而将薯种箱的等腰梯形口打开，以便将薯种箱内剩余的薯种从薯种箱底板上的等腰梯形口排出。

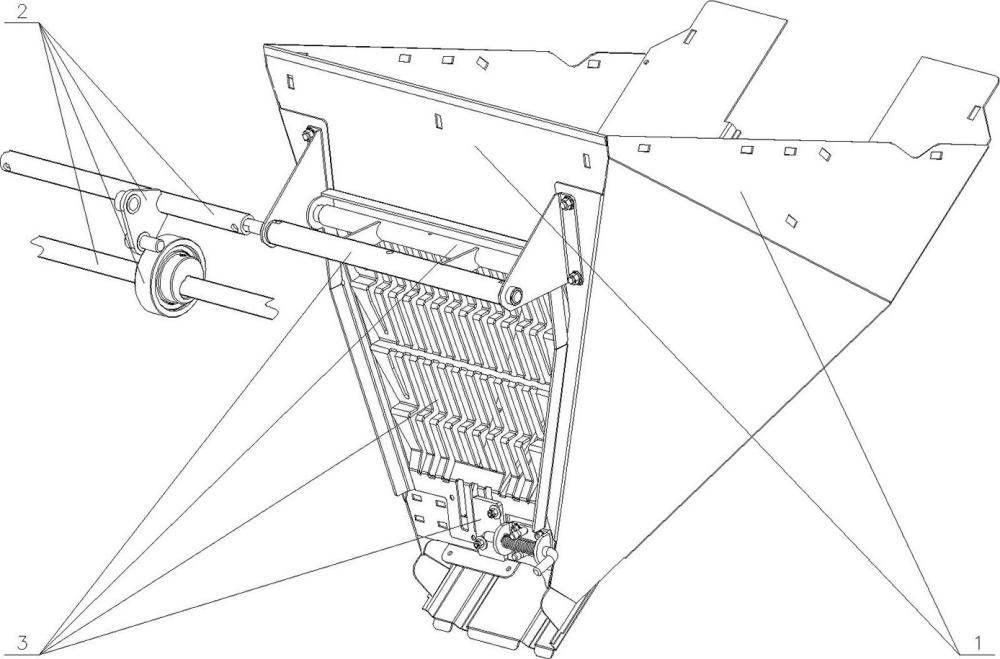

1.马铃薯播种机薯种防堵推送装置，包括薯种箱(1)、驱动组件(2)和推送装置(3)，其中薯种箱(1)安装在马铃薯播种机的播种单元上，并呈开口朝上的漏斗形状；其特征在于：薯种箱(1)远离播种单元一侧的底板上设有上宽下窄的等腰梯形口(11)；驱动组件(2)包括轴承(21)、偏心轴(22)、拨动轴(23)、拨动销(24)和拨动架(25)，其中装有轴承(21)的偏心轴(22)支承在马铃薯播种机的机架上，偏心轴(22)通过链传动与马铃薯播种机的地轮连接；拨动轴(23)支承在薯种箱(1)的底板上，拨动销(24)通过拨动架(25)安装在拨动轴(23)上、且拨动销(24)与轴承(21)外圈固定连接；推送装置(3)包括锁止销(31)和推送组件(32)，其中锁止销(31)安装在薯种箱(1)的底板的等腰梯形口(11)的短梯形底边处；推送组件(32)包括推送栅板(321)、梯形框(322)、套管架(323)、横销(324)和滑板(325)，其中推送栅板(321)呈等腰梯形形状、且板面上设有多条与梯形底边垂直的长槽，推送栅板(321)板面经多次折弯而形成锯齿形状、且折弯后的折痕与梯形底边平行；推送栅板(321)安装在呈等腰梯形形状的梯形框(322)内；套管架(323)包括长套管(3231)、短套管(3232)和连接杆(3233)，长套管(3231)和短套管(3232)之间通过连接杆(3233)固定连接、且长套管(3231)和短套管(3232)相互平行；长套管(3231)套装在驱动组件(2)的拨动轴(23)上、且通过横销(324)固定连接，短套管(3232)两端铰接在梯形框(322)的靠近长梯形底边处、位于远离推送栅板(321)的锯齿形的齿顶一侧、且短套管(3232)与梯形框(322)的梯形底边平行；梯形框(322)的短梯形底边一端装有滑板(325)、滑板(325)支承在锁止销(31)上、且推送栅板(321)的锯齿形的齿顶朝着薯种箱(1)的方向。
