一种环保型可移动式农学育苗装置的制作方法

本技术涉及农学，具体为一种环保型可移动式农学育苗装置。

背景技术：

1、育苗就是培育幼苗的意思。原意是指在苗圃、温床或温室里培育幼苗，以备移植至土地里去栽种。也可指各种生物细小时经过人工保护直至能独立生存的这个阶段。

2、现有技术cn218125763u公开了一种环保型可移动式农学育苗装置，设置收集组件，幼苗育苗过程中，每次对活动板上的幼苗进行洒水操作后，活动板内部多余的水通过渗水口落到集水框内部，再沿着导水块落到出水口中，然后再经由导水板落到集水盒内部进行收集，避免洒水过多，多余的水聚集在活动板内部，造成幼苗生长环境不适，影响幼苗的存活率，且后续可以循环利用集水盒内收集的水对幼苗进行喷洒操作，提高对水资源的利用率，达到环保目的。

3、然而上述技术方案不足之处在于，上述装置对幼苗喷洒水不均匀，因此每个幼苗所接收的水分不同，就会造成有的幼苗生长的快有的幼苗生长的慢，培育的不够统一，并且上述装置不方便移动，因此，设计对幼苗喷洒水分均匀、方便移动调节和实用性强的一种环保型可移动式农学育苗装置是很有必要的。

技术实现思路

1、本实用新型的目的在于提供一种环保型可移动式农学育苗装置，以解决上述背景技术中提出的问题。

2、为了解决上述技术问题，本实用新型提供如下技术方案：一种环保型可移动式农学育苗装置，包括底板，所述底板的上方固定连接有箱体，所述箱体的内部固定连接有单向转动电机，所述单向转动电机的输出端固定连接有第一转动杆，所述第一转动杆的下方固定连接有旋转盘，所述旋转盘的上方在第一转动杆的外围开有环形槽，所述环形槽的两侧开有多个流通槽，所述流通槽的下方固定连接有多个输水管，所述输水管的下方固定连接喷头，所述环形槽内滑动连接有环形盘，所述环形盘的上方两侧对称固定连接有第一连通管，两个所述第一连通管的上方穿过箱体固定连接有第二连通管，所述第二连通管的横向固定连接有第三连通管，所述第三连通管的另一端固定连接有水泵，所述箱体的一端固定连接有出水管，所述出水管的另一端与水泵的另一端固定连接。

3、根据上述技术方案，所述箱体的下方开有第一槽口，所述第一槽口的上方两侧对称开有两个转动孔，两个所述转动孔的上方开有滑动槽，所述第一槽口内固定连接有双头转动电机，所述双头转动电机的输出端固定连接有两个第二转动杆，两个所述第二转动杆的另一端固定连接有两个主动锥形齿轮，两个所述主动锥形齿轮的上方啮合连接有两个从动锥形齿轮，两个所述从动锥形齿轮的上方固定连接有两个螺纹杆，两个所述螺纹杆在转动孔内转动连接。

4、根据上述技术方案，两个所述螺纹杆穿过转动孔在两个滑动槽内螺纹连接有连接板，两个所述连接板的另一端固定连接有u型板，两个所述u型板的内部滑动连接有托板，所述托板内开有多个漏孔。

5、根据上述技术方案，所述连接板在滑动槽内滑动连接，所述u型板的内部与托板的大小相匹配。

6、根据上述技术方案，所述箱体的内部底端固定连接有斜板，所述斜板的倾斜端在出水管方向。

7、根据上述技术方案，所述箱体的右侧合页连接有开关门。

8、根据上述技术方案，所述底板的下方固定连接有四个支撑杆，四个所述支撑杆的下方固定连接有万向轮，所述底板的上方左侧固定连接有扶手。

9、与现有技术相比，本实用新型所达到的有益效果是：本实用新型，启动单向转动电机，单向转动电机带动第一转动杆和旋转盘进行旋转运动，通过旋转盘的上方开有环形槽，环形盘在环形槽内滑动连接，旋转盘转动时环形盘处在静止状态，通过环形盘上方固定连接有第一连通管，第一连通管的另一端与第二连通管和水泵固定连接，通过水泵将箱体底端内部的水运输到喷头进行旋转喷洒，喷洒得更加均匀。

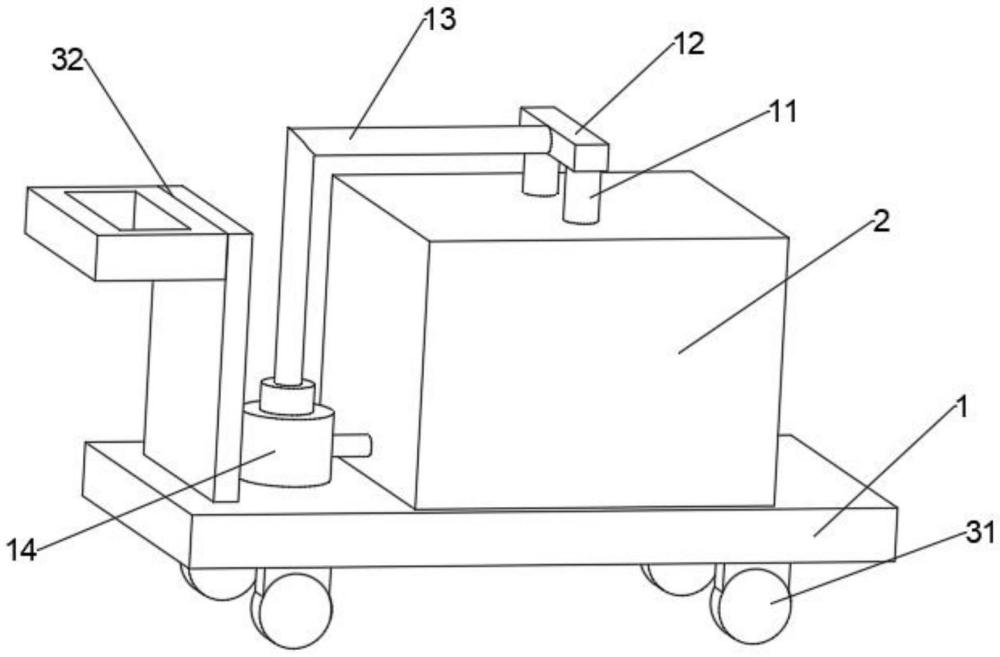

1.一种环保型可移动式农学育苗装置，包括底板(1)，其特征在于：所述底板(1)的上方固定连接有箱体(2)，所述箱体(2)的内部固定连接有单向转动电机(3)，所述单向转动电机(3)的输出端固定连接有第一转动杆(4)，所述第一转动杆(4)的下方固定连接有旋转盘(5)，所述旋转盘(5)的上方在第一转动杆(4)的外围开有环形槽(6)，所述环形槽(6)的两侧开有多个流通槽(7)，所述流通槽(7)的下方固定连接有多个输水管(8)，所述输水管(8)的下方固定连接喷头(9)，所述环形槽(6)内滑动连接有环形盘(10)，所述环形盘(10)的上方两侧对称固定连接有第一连通管(11)，两个所述第一连通管(11)的上方穿过箱体(2)固定连接有第二连通管(12)，所述第二连通管(12)的横向固定连接有第三连通管(13)，所述第三连通管(13)的另一端固定连接有水泵(14)，所述箱体(2)的一端固定连接有出水管(15)，所述出水管(15)的另一端与水泵(14)的另一端固定连接。

2.根据权利要求1所述的一种环保型可移动式农学育苗装置，其特征在于：所述箱体(2)的下方开有第一槽口(16)，所述第一槽口(16)的上方两侧对称开有两个转动孔(17)，两个所述转动孔(17)的上方开有滑动槽(18)，所述第一槽口(16)内固定连接有双头转动电机(19)，所述双头转动电机(19)的输出端固定连接有两个第二转动杆(20)，两个所述第二转动杆(20)的另一端固定连接有两个主动锥形齿轮(21)，两个所述主动锥形齿轮(21)的上方啮合连接有两个从动锥形齿轮(22)，两个所述从动锥形齿轮(22)的上方固定连接有两个螺纹杆(23)，两个所述螺纹杆(23)在转动孔(17)内转动连接。

3.根据权利要求2所述的一种环保型可移动式农学育苗装置，其特征在于：两个所述螺纹杆(23)穿过转动孔(17)在两个滑动槽(18)内螺纹连接有连接板(24)，两个所述连接板(24)的另一端固定连接有u型板(25)，两个所述u型板(25)的内部滑动连接有托板(26)，所述托板(26)内开有多个漏孔(27)。

4.根据权利要求3所述的一种环保型可移动式农学育苗装置，其特征在于：所述连接板(24)在滑动槽(18)内滑动连接，所述u型板(25)的内部与托板(26)的大小相匹配。

5.根据权利要求4所述的一种环保型可移动式农学育苗装置，其特征在于：所述箱体(2)的内部底端固定连接有斜板(28)，所述斜板(28)的倾斜端在出水管(15)方向。

6.根据权利要求5所述的一种环保型可移动式农学育苗装置，其特征在于：所述箱体(2)的右侧合页连接有开关门(29)。

7.根据权利要求6所述的一种环保型可移动式农学育苗装置，其特征在于：所述底板(1)的下方固定连接有四个支撑杆(30)，四个所述支撑杆(30)的下方固定连接有万向轮(31)，所述底板(1)的上方左侧固定连接有扶手(32)。
