一种马铃薯种植设备及其种植方法与流程

本发明涉及马铃薯种植，尤其涉及一种马铃薯种植设备及其种植方法。

背景技术：

1、

2、在公告号为 cn219305360u的中国发明专利中公开了一种土豆种植设备，通过设置支撑套、支撑杆、转动块和铁犁的配合作用下，可以根据种植土地与土豆种植机主体的距离，将支撑套内侧的支撑杆进行拧动，从而带动转动块与铁犁进行升降高度调节，从而可以适用于不同厚度的种植地进行翻土，提高了该装置的实用性。

3、针对上述中的相关技术，发明人认为存在以下缺陷：该装置在进行翻土工作时，将土壤相两侧翻去，土壤中存在硬性土块，需要将硬性土块进行击碎，避免硬性土块在覆盖在马铃薯表面上时，硬性土块可能会时土墩的透气性和渗透性造成影响，从而影响马铃薯的发育。

技术实现思路

1、为解决以上提出的技术问题，本发明提供一种马铃薯种植设备及其种植方法。

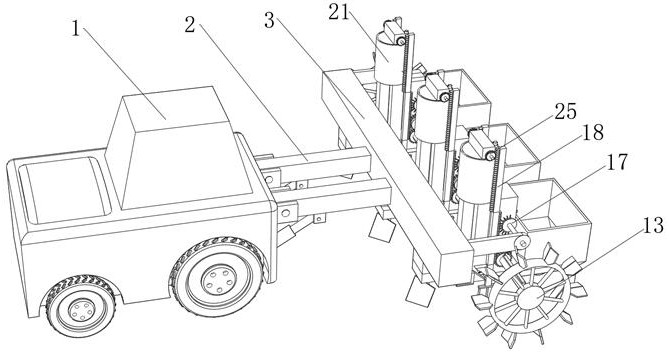

2、本发明采用以下技术方案实现：一种马铃薯种植设备及其种植方法，包括车体，车体的右侧转动安装有两个抬升板，抬升板的底部滑动连接有滑块，滑块的底部转动连接有气缸，气缸的底端固定连接在车体的右侧，抬升板的右端固定连接调节槽板，调节槽板的内部安装有双向丝杆，双向丝杆的一端固定连接有电机，双向丝杆的外侧螺纹连接有两个对称的活动板，双向丝杆的外侧安装有转动轴承，转动轴承的底部固定连接有连接板，连接板和活动板的底部均固定连接有固定板，固定板的底部安装有开槽板，固定板的右侧均固定连接有下料盒，下料盒的右侧固定连接有盛放盒，盛放盒的底部固定连接有两个对称设置的覆土板，下料盒的内部安装有种植组件，下料盒的顶部安装有施肥组件。

3、作为上述方案的进一步改进，所述种植组件包括带轮a和带轮b，带轮a和带轮b之间通过输送带传动连接，输送带的表面等间隔固定连接有挖取板，带轮a中间轴的两端均固定连接有行走轮，带轮a中间轴的外侧等间隔套接有两个对称的传动齿轮，传动齿轮的表面啮合连接有从动齿轮，从动齿轮中间轴的一端转动连接有下料盒的一侧，从动齿轮中间轴的外侧套接有下半齿轮，所述带轮b中间轴的外侧安装有两个带座轴承，带座轴承的左侧固定连接在调节槽板的右侧，带轮b中间轴的外侧等间隔安装有两个对称的上半齿轮，上半齿轮的表面啮合连接有移动齿板，移动齿板的底部固定连接有碎土件，移动齿板的左侧固定连接有压块。

4、作为上述方案的进一步改进，所述施肥组件包括固定连接在下料盒顶部的储料筒，储料筒的内部安装有分料盘，分料盘中间轴的外侧套接有两个粉碎刀盘，分料盘中间轴的顶端固定连接有斜齿轮a，斜齿轮a的表面啮合连接有斜齿轮b，斜齿轮b中间轴的外侧套接有两个连接齿轮，连接齿轮的外侧与移动齿板的表面啮合连接，所述储料筒的底部连通有出料管，出料管贯穿设置在固定板的内部，固定板的底部安装有散料组件。

5、作为上述方案的进一步改进，所述散料组件包括散料框，散料框顶部的两侧均固定连接有限位块，限位块的左侧固定连接有弹簧杆，弹簧杆的左端固定连接有限位片，限位片固定连接在固定板的一侧，限位块的右侧固定连接有受压块，用于将下落的肥料进行分散，减少了肥料集中在一起的情况，使得肥料能够分散的更加均匀。

6、作为上述方案的进一步改进，所述固定板的正面和背面均开设有直线槽，直线槽内滑动连接有滑片，滑片的一侧固定连接在限位块的表面，保证了限位块的正常工作。

7、作为上述方案的进一步改进，所述分料盘表面开设有方形贯穿槽，分料盘的表面抵接在储料筒的内壁上，方便进行间歇性下料。

8、作为上述方案的进一步改进，所述斜齿轮a和斜齿轮b的外侧安装有固定连接在储料筒顶部的保护盒，保护盒的正面和背面均安装有旋转轴承，斜齿轮b的中间轴安装在旋转轴承的内部，保证了斜齿轮b中间轴的正常工作。

9、作为上述方案的进一步改进，所述上半齿轮和传动齿轮的一侧固定连接有连接套，连接套的一侧转动连接在下料盒的表面，使得下料盒移动时，上半齿轮和传动齿轮能够与下料盒一同进行移动。

10、作为上述方案的进一步改进，所述带轮a中间轴的外侧固定连接有两个方形条，传动齿轮和带轮a的内部均开设有与方形条相适配的连接槽，使得带轮a和传动齿轮能够在移动后继续随着带轮a中间轴一同进行转动。

11、一种马铃薯种植设备的种植方法，包括以下步骤：

12、步骤一：启动气缸，使得气缸顶着抬升板向上顶起，使得调节槽板通过活动板和连接板将行走轮和盛放盒向上顶起，避免开槽板和覆土板与地面接触，再分别向盛放盒和储料筒内添加发芽马铃薯和肥料，在添加完成后，通过车体使得该设备运动到需要播种的土地前。

13、步骤二：根据需要播种的马铃薯长墩之间的间距，启动电机，使得双向丝杆进行转动，两个活动板进行方向相反的移动，从而调节三个固定板之间的距离。

14、步骤三：通过车体带着三个盛放盒进行移动，在移动的过程中，开槽板会将土地开成一条直线埋槽，两个行走轮受到拉动的作用，进行转动，使得带轮a中间轴带着带轮a进行转动，在输送带的作用下，带轮b进行转动，从而使得挖取板将盛放盒内的马铃薯间歇性的输送至下料盒的内部，再通过掉落口使得马铃薯掉落到直线埋槽内，同时后方的两个覆土板会将堆积在直线埋槽两侧的土壤向直线埋槽内推去，对马铃薯完成覆土工作，从而使得对马铃薯的种植。

15、步骤四：在马铃薯种植的过程中，带轮a中间轴和带轮b中间轴进行转动，在传动齿轮和从动齿轮的作用下，下半齿轮的转动方向与上半齿轮的转动方向相反，马铃薯间歇性运输至下料盒内的过程中，移动齿板受到上半齿轮和下半齿轮的作用，开始顺着限位条上下来回移动，使得碎土件不断的向直线埋槽两侧的硬性土块进行打散工作，启动对两侧土块进行疏松的效果，有助于改善土壤通气性和水分渗透性。

16、步骤五：在移动齿板上下来回运动时，连接齿轮进行往复偏转，使得斜齿轮b中间轴进行往复偏转，从而使得斜齿轮b带着斜齿轮a进行往复转动，使得两个粉碎刀盘进行往复旋转，将储料筒内的结块肥料进行打散工作，方便肥料出料。

17、步骤六：在移动齿板运动向上运动的过程中，压块会挤压受压块，使得受压块带着限位块向着左侧移动，在移动齿板上升的过程中，压块逐渐向上运动，在弹簧杆的作用下，限位块逐渐恢复初始状态，使得限位块带着散料框向右侧运动，在移动齿板在垂直方向往复运动的过程中，散料框在水平方向进行往复运动，从而将将下落的肥料进行分散，减少了肥料集中在一起的情况，使得肥料能够分散的更加均匀。

18、相比现有技术，本发明的有益效果在于：

19、本发明通过设置移动齿板，在移动齿板上下运动的过程中，碎土件随着移动齿板一同进行垂直方向的往复运动，使得碎土件不断的将直线埋槽两侧的硬性土块进行打散，起到对两侧土块进行疏松的效果，有助于改善土壤通气性和水分渗透性。

20、本发明通过设置传动齿轮，传动齿轮转动时，从动齿轮与传动齿轮啮合作用下，从动齿轮转动方向与传动齿轮的转动方向相反，从而使得上半齿和下半齿轮的转动方向相反，在上半齿轮和下半齿轮的共同作用下，移动齿轮在垂直方向进行往复运动。

21、本发明通过设置带轮a，在车体移动的过程中，会拉动盛放盒进行移动，从而使得两个行走轮开始转动，在行走轮转动的过程中，使得带轮a中间轴进行转动，在输送带的配合下，带轮a和带轮b同时进行转动，使得带轮a中间轴与带轮b中间轴同时进行转动，进而使得从动齿轮和上半齿轮一同转动，方便通过移动齿板带动碎土件实现碎土工作，同时随着输送带的转动，使得马铃薯能够间歇下料，方便进行种植工作。

22、本发明通过设置连接齿轮，在移动齿板往复运动的过程中，连接齿轮进行往复偏转，从而使得斜齿轮b中间轴不断进行转动，在斜齿轮a的作用下，分料盘中间轴不断进行转动，同时两个粉碎刀盘也不断进行转动，粉碎刀盘不断转动能够将储料筒内的结块进行破碎工作，减少肥料结块影响出料的情况。

23、本发明通过设置分料盘，在分料盘不断转动的过程中，肥料会落到分料盘上的方形贯穿槽内，在分料盘上的方形贯穿槽与出料管相连通时，肥料会通过出料管落到直线埋槽内，在分料盘与出料管不连通时，肥料随着重力作用对方形贯穿槽进行填充，通过分料盘的不断转动，实现了肥料的间歇性下料，使得直线埋槽内的肥料分布情况能够配合马铃薯的分布情况，提高了资源的利用率。

24、本发明通过设置压块，随着移动齿板在垂直方向进行往复运动，使得压块也在垂直方向进行往复运动，在压块下移的过程中，受压块受到压块的抵接，会向左侧移动，在压块上移时，在弹簧杆的作用下，受压块逐渐恢复初始状态，随着压块的往复运动，在弹簧杆的配合下，受压块通过限位块带动散料框进行水平方向的往复运动，将下落的肥料进行均匀散布，减少出现肥料集中的情况，使得马铃薯周围的肥料能够散布的更加均匀。
