一种具有防风功能的葡萄种植架的制作方法

本申请涉及葡萄种植，更具体地说，涉及一种具有防风功能的葡萄种植架。

背景技术：

1、葡萄为葡萄科葡萄属木质藤本植物，小枝圆柱形，有纵棱纹，无毛或被稀疏柔毛，叶卵圆形，圆锥花序密集或疏散，基部分枝发达，果实球形或椭圆形，花期4-5月，果期8-9月，葡萄为著名水果，生食或制葡萄干，并酿酒，酿酒后的酒脚可提酒食酸，根和藤药能止呕、安胎，而在现有葡萄种植的过程中需要用到支撑架来支撑葡萄藤。

2、经检索公开号：cn214385342u公开了葡萄种植架，包括种植槽，升降件，若干根支柱和支撑部，种植槽呈箱型，种植槽内设有土壤，葡萄藤种植于种植槽内，种植槽上设有升降部；升降件与升降部的结构相同；支柱固设于底面上，升降部滑动设于相同侧的支柱上，升降件滑动支柱上；支撑部包括若干个可拆卸连接的支撑管组件，支撑管组件包括若干根支撑管，支撑部的一端可拆卸设于升降部上，支撑部的另一端可拆卸设于升降件上；该实用新型所述的葡萄种植架，通过设置种植槽，于种植槽上设置升降部，将支撑管组件支柱固定在升降部和升降件之间，使得葡萄藤可随支撑管组件上下移动，避免了因种植架和葡萄藤的根部的高度变化使葡萄藤发生弯折，对葡萄藤造成损害。

3、在上述专利中，虽然能够让葡萄藤顺着支架生长，但是当葡萄的种植在受到大风天气的影响时，若不设置防风功能，容易使葡萄受到损害，影响葡萄的生长发育。

4、为了解决上述问题，本申请提供一种具有防风功能的葡萄种植架。

技术实现思路

1、本申请提供的一种具有防风功能的葡萄种植架采用如下的技术方案：

2、一种具有防风功能的葡萄种植架，包括葡萄种植架本体和防风板，所述葡萄种植架本体的底部安装有两个相对称的升降组件，所述防风板的顶部两端均安装有安装板，所述防风板的一侧连接有门板，所述防风板和门板之间共同设置有锁扣；

3、通过上述技术方案，门板通过锁扣与防风板进行连接。

4、所述升降组件包括安装在葡萄种植架本体底部的安装座，所述安装座的内部分别开设有第一腔室和第二腔室，所述第二腔室的内部安装有电机，所述第一腔室的内部连接有丝杆，所述丝杆的外部连接有移动座，所述移动座的顶部两端均安装有安装架，所述安装架的顶端与安装板相连接。

5、通过上述技术方案，电机的动力驱动端延伸至第一腔室内，丝杆与安装座的连接处通过轴承进行活动连接。

6、进一步的，所述电机的动力驱动端与丝杆相连接，所述安装架的顶部贯穿且延伸至安装座的外侧。

7、进一步的，所述移动座位于第一腔室的内部，所述移动座的外部两侧均安装有连接板，所述第一腔室的内部两侧均开设有连接槽。

8、进一步的，所述连接板位于连接槽的内部，且为滑动连接结构。

9、通过上述技术方案，移动座通过连接板和连接槽的设置位于第一腔室内进行直线移动，对移动座起到限位移动。

10、进一步的，所述安装座的内部连接有两个相对称的螺杆，所述安装座的内部且对应螺杆的位置设置有螺纹孔。

11、通过上述技术方案，螺杆螺纹连接在螺纹孔的内部。

12、进一步的，所述螺杆的底端安装有钻头，所述螺杆的顶端安装有转柄。

13、进一步的，所述转柄的外部设置有若干组且呈圆周状分布的防滑纹，所述螺杆、钻头和转柄为一体式。

14、通过上述技术方案，转柄的外部设置有防滑纹可增加摩擦力，便于使用者转动，通过转动手柄可使钻头钻入土内。

15、综上所述，本申请包括以下有益技术效果：

16、起风时，防风板可对葡萄种植架本体处种植的葡萄进行防风保护，只需启动电机，移动座带动安装架进行移动，安装架的顶端通过安装的安装板带动防风板进行移动，直至防风板的顶部与葡萄种植架本体处的架体相贴合时，电机停止转动，此时安装板和门板对葡萄种植架本体将内种植的葡萄进行防风保护；此结构设置升降组件可将种植的葡萄四周进行防风保护，防止对葡萄生长造成损害。

17、为了避免风过大使葡萄种植架本体出现移动或倾倒等情况，使用者手持转柄的位置进行转动，螺杆并带动钻头向地内进行移动，当钻头位于地内时可增加葡萄种植架本体整体的稳定性。

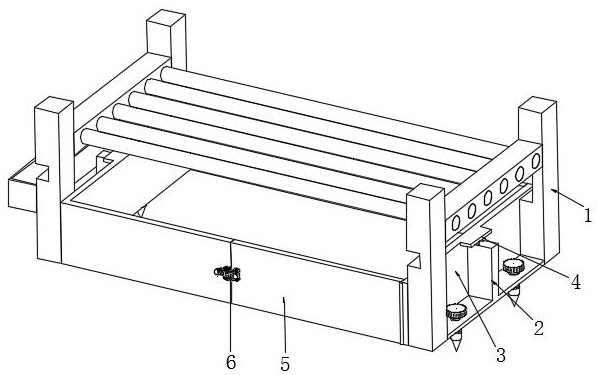

1.一种具有防风功能的葡萄种植架，包括葡萄种植架本体（1）和防风板（3），其特征在于：所述葡萄种植架本体（1）的底部安装有两个相对称的升降组件（2），所述防风板（3）的顶部两端均安装有安装板（4），所述防风板（3）的一侧连接有门板（5），所述防风板（3）和门板（5）之间共同设置有锁扣（6）；

2.根据权利要求1所述的一种具有防风功能的葡萄种植架，其特征在于：所述电机（24）的动力驱动端与丝杆（25）相连接，所述安装架（27）的顶部贯穿且延伸至安装座（21）的外侧。

3.根据权利要求1所述的一种具有防风功能的葡萄种植架，其特征在于：所述移动座（26）位于第一腔室（22）的内部，所述移动座（26）的外部两侧均安装有连接板（28），所述第一腔室（22）的内部两侧均开设有连接槽（29）。

4.根据权利要求3所述的一种具有防风功能的葡萄种植架，其特征在于：所述连接板（28）位于连接槽（29）的内部，且为滑动连接结构。

5.根据权利要求1所述的一种具有防风功能的葡萄种植架，其特征在于：所述安装座（21）的内部连接有两个相对称的螺杆（210），所述安装座（21）的内部且对应螺杆（210）的位置设置有螺纹孔。

6.根据权利要求5所述的一种具有防风功能的葡萄种植架，其特征在于：所述螺杆（210）的底端安装有钻头（211），所述螺杆（210）的顶端安装有转柄（212）。

7.根据权利要求6所述的一种具有防风功能的葡萄种植架，其特征在于：所述转柄（212）的外部设置有若干组且呈圆周状分布的防滑纹，所述螺杆（210）、钻头（211）和转柄（212）为一体式。
