一种抗紫外线手风琴式防虫网的制作方法

本技术涉及农业高科技温室设施领域，特别涉及一种抗紫外线手风琴式防虫网。

背景技术：

1、在温室种植中，由于农作物聚集，菜青虫、小菜蛾、蚜虫等多种虫害常进入棚内对农作物进行损坏。因此越来越多的种植大棚和温室加装防虫网来组织蚊虫等有害昆虫的入侵，此类防虫网还能够阻止部分雨水落入棚内，降低田间湿度，减少发病，晴天能降低大棚内的水分蒸发量。尽管如此，阳光中的紫外线依然对农作物的生长产生不利影响，加快农作物的老化速度，因此抗紫外线防虫网得到了广泛的使用。

2、以往的防虫网是将纬线拉伸成网，在四周加装固定铝合金框架，这种防虫网拆卸困难且在雨天无法使用，再有通过平铺的方式制备的防虫网在窗户关闭时杂乱无章，影响美观且易夹与窗框与窗户之间造成温室温度外漏，因此手风琴式防虫网被大量应用。

3、现有的手风琴式防虫网由于层数达多达20片以上，由于窗框两个转角处网带重叠工艺的缝制连接，使其厚度比长度和宽度方向的网片厚50％以上，导致温室关窗不密封，温室内热量不断外溢同时室外冷空气通过缝隙不断往内减低了温室内的温度，增加了温室的能源消耗，大大减低了种植商的效益。

4、因此研发一种去角重叠化，能够提高窗户关闭密封性，节省温室能源使用，窗户打开后层与层之间展开更均匀，能够提升温室通风性、美观性的防虫网迫在眉睫。

技术实现思路

1、本实用新型发明的目的是克服现有技术的不足提供一种抗紫外线手风琴式防虫网。

2、为了实现上述目的，本实用新型所采用的技术方案如下：

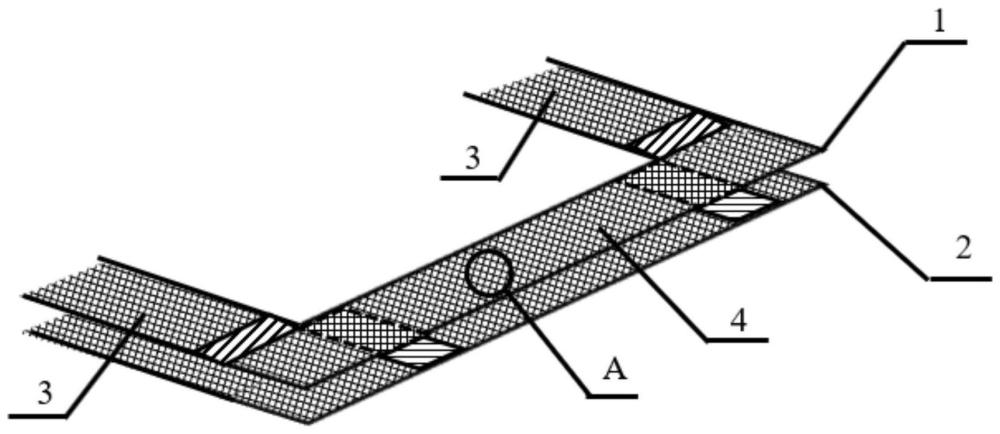

3、本实用新型提供了一种抗紫外线手风琴式防虫网，由多层u型网片构成，所述多层u型网片包括平缝拼接，且交替叠放的第一u型网片和第二u型网片；所述第一u型网片和第二u型网片均由两个侧边网片与一个折边网片组成；所述第一u型网片中，所述侧边网片与所述折边网片的交叉缝合区位于所述侧边网片宽方向；所述第二u型网片中，所述侧边网片与所述折边网片的交叉缝合区位于所述折边网片宽方向；所述侧边网片和折边网片的两长边分别与上下相邻侧边网片和折边网片缝合连接，形成类手风琴结构；所述防虫网的各层u型网片的所述侧边网片的长度由防虫网两侧至中间依次递减，且侧边网片末端切成45°斜角，防虫网侧面展开后形成等腰三角形缺口，将上下长度对应的两片侧边网片的末端斜角缝合，形成侧面扇形结构。

4、本申请的防虫网采用手风琴式缝合能够使防虫网自动规整折叠，防止折叠时防虫网混乱堆叠，此外，本申请采用平缝拼接工艺编织，配合交替叠放第一u型网片和第二u型网片，能够使网片缝合处在防虫网折叠的时候交错，避免了同侧叠加导致厚度增加时易出现空隙，使温室温度泄露，加大温室能耗的问题，同时还能够减少网片的用料，使网片更轻便，在防虫网拉伸展开的时候，上下网片受力接近，层与层之间的展开更均匀，使温室通风性更好，且更美观。

5、在一些实施方式中，所述侧边网片和折边网片由纬线和经线编织成长网后热裁剪而成，经线由两根纬线贴合而成，纬线直径为10～30丝。

6、本申请的纬线直径小，使网片更细密，同时在网片编织过程中，经线采用经线结构能够提高防虫网的拉伸强度。

7、在一些实施方式中，所述侧边网片和正边网片和的宽度为50～120mm。

8、本申请的网片宽度能够使抗紫外线防虫网展开的角度更大，更快的使温室内温度和外界温度平衡，此外本申请的网片长度可以根据需求任意调整，再根据窗框长度进行任意比例裁剪。

9、在一些实施方式中，所述侧边网片和折边网片缝合区的宽度为0.5～2mm。

10、本申请通过对缝合区的宽度进行控制，能够使防虫网的拉伸强度不减弱的同时增大防虫网展开度。

11、在一些实施方式中，所述防虫网上下最外层u型网片的边缘分别与窗框和窗户内侧的密封胶条缝合连接。

12、在一些实施方式中，所述经线和纬线编织形成的网孔为长方形或正方形，网孔目数为(0.2～1.2)×(0.2～1.2)mm。

13、将网孔编织成长方形能够防止各类大小不一的虫子。

14、在一些实施方式中，所述纬线由塑料和uv助剂混合干燥，按比例失重称量，再由挤出机拉丝而成。

15、本申请的塑料可以为pe、pp、尼龙和棉纶中的任一种。本申请不对uv助剂做限定，包括但不限于uv-1577、uv-234、uv-494、uv-3638、uv-2908、uv-5411紫外线吸收剂中的至少一种。

16、本实用新型与现有技术相比，有益效果如下：

17、(1)本实用新型的抗紫外线手风琴式防虫网，采用平缝拼接，配合交替叠放第一u型网片和第二u型网片，使防虫网折叠厚度更小，同时减少防虫网用料，使每片u型网片重量更轻，使防虫网各层u型网片拉伸力度更均匀，层与层之间展开更均匀，增加美观度，加快温室内温度和外界温度平衡，折叠式由于厚度的减小，避免了折叠厚度大时薄层与折叠处出现层间空隙的问题，使温室中保温性更好，节约了温室能源。

18、(2)本实用新型的抗紫外线手风琴式防虫网，能够防止紫外线侵袭农作物，导致农作物老化。

19、(3)本实用新型的抗紫外线手风琴式防虫网的网孔编织为长方形结构，能够防止大小不一的各类虫子进入温室，避免植被损害。

1.一种抗紫外线手风琴式防虫网，其特征在于，所述防虫网由多层u型网片构成，所述多层u型网片包括平缝拼接，且交替叠放的第一u型网片（1）和第二u型网片（2）；

2.根据权利要求1所述的一种抗紫外线手风琴式防虫网，其特征在于，所述侧边网片（3）和折边网片（4）由纬线和经线编织成长网后热裁剪而成，经线由两根纬线贴合而成，纬线直径为10~30丝。

3.根据权利要求1所述的一种抗紫外线手风琴式防虫网，其特征在于，所述侧边网片（3）和折边网片（4）的宽度为50~120mm。

4.根据权利要求1所述的一种抗紫外线手风琴式防虫网，其特征在于，所述侧边网片（3）和折边网片（4）缝合区的宽度为0.5~2mm。

5.根据权利要求1所述的一种抗紫外线手风琴式防虫网，其特征在于，所述防虫网上下最外层u型网片的边缘分别与窗框和窗户内侧的密封胶条缝合连接。

6.根据权利要求2所述的一种抗紫外线手风琴式防虫网，其特征在于，所述经线和纬线编织形成的网孔为长方形或正方形，网孔目数为(0.2~1.2)×(0.2~1.2)mm。
