一种畜禽粪污收集处理装置的制作方法

本技术属于养殖业，具体涉及一种畜禽粪污收集处理装置。

背景技术：

1、我国的畜禽养殖业发展迅速，从传统的粗放模式集约化、规模化和产业化转变，随着集约化程度的提高和生产规模化的不断扩大，畜禽笼养也越来越受欢迎，通过将畜禽关在饲养笼内养殖，能更方便对畜禽进行集中管理。

2、在现今的畜禽笼养过程中，畜禽排出的粪便会直接落在养殖笼底部的地面上，在大量堆积发酵分解粪污时会生成高浓度的有害物质，影响畜禽的生长，而现今对于笼底地面上的粪便处理，通常是饲养员每天定时用工具进行铲除，致使增大饲养员劳动强度，同时清理的效率也不高。

技术实现思路

1、基于上述背景技术中提到的问题，本实用新型提供了一种畜禽粪污收集处理装置，用于解决现今对于养殖笼底部地面上的粪便处理，采用饲养员每天定时用工具进行铲除，致使增大饲养员劳动强度，同时清理效率不高的问题。

2、本实用新型采用的技术方案如下：

3、一种畜禽粪污收集处理装置，包括：

4、收集箱，所述收集箱底部设置有斜板；

5、刮除机构，所述刮除机构通过驱动机构可移动地设置在收集箱内，用于对斜板上的粪便进行刮除；

6、排污结构，所述排污结构设置在斜板的低端方；

7、冲洗组件，所述冲洗组件设置在收集箱靠近斜板高端方的侧壁上，用于对斜板上经刮除后的残留粪便进行冲洗。

8、在上述技术方案的基础上本实用新型还做了如下改进：

9、进一步，所述驱动机构包括螺杆、导向杆以及电机，所述螺杆与导向杆均对向设置在收集箱顶部，所述螺杆与导向杆之间设置有滑板；所述电机通过安装座设置在斜板的下方，所述电机的驱动轴上设置有传动带轮，所述螺杆的一端设置有从动带轮，所述传动带轮与从动带轮之间通过传动带连接。

10、进一步，所述刮除机构包括设置在滑板底部的稳定套，所述稳定套内设置有刮板与挤压弹簧，所述挤压弹簧位于稳定套的内顶壁与刮板的顶部之间。

11、进一步，所述排污结构包括排液口与排污口，所述排液口设置在斜板的低端下方，所述排污口设置在收集箱靠近斜板高端方的侧壁上，所述排液口的口部设置有网栅板，所述排污口的外侧口部处设置有导板。

12、进一步，所述冲洗组件包括水箱，所述水箱设置在收集箱靠近斜板高端方的侧壁上，所述水箱位于收集箱外侧的侧壁上设置有进水管，所述水箱位于收集箱内侧的侧壁上设置有多个喷水头。

13、进一步，所述收集箱靠近螺杆与导向杆的对应侧壁上均设置有防护罩，所述螺杆与导向杆分别罩设在对应的防护罩内。

14、本实用新型的有益效果：

15、1、通过设置的收集箱、斜板、驱动机构以刮除机构组合，设置的收集箱组装在养殖笼的底部，养殖笼内落出的粪便可直接落入在斜板上，然后通过驱动机构驱动刮除机构进行移动，使得刮除机构对斜板上的粪便进行刮除清理；

16、2、通过设置的冲洗组件，可对斜板上经刮除机构刮除后的残留粪便进行冲洗，以提高斜板上的粪便清理效果；

17、3、通过设置的排污结构，排污结构可对从斜板上刮来的粪便进行干湿分离，其中干的粪便从排污口排出，液体从排液口排出。

1.一种畜禽粪污收集处理装置，其特征在于：包括：

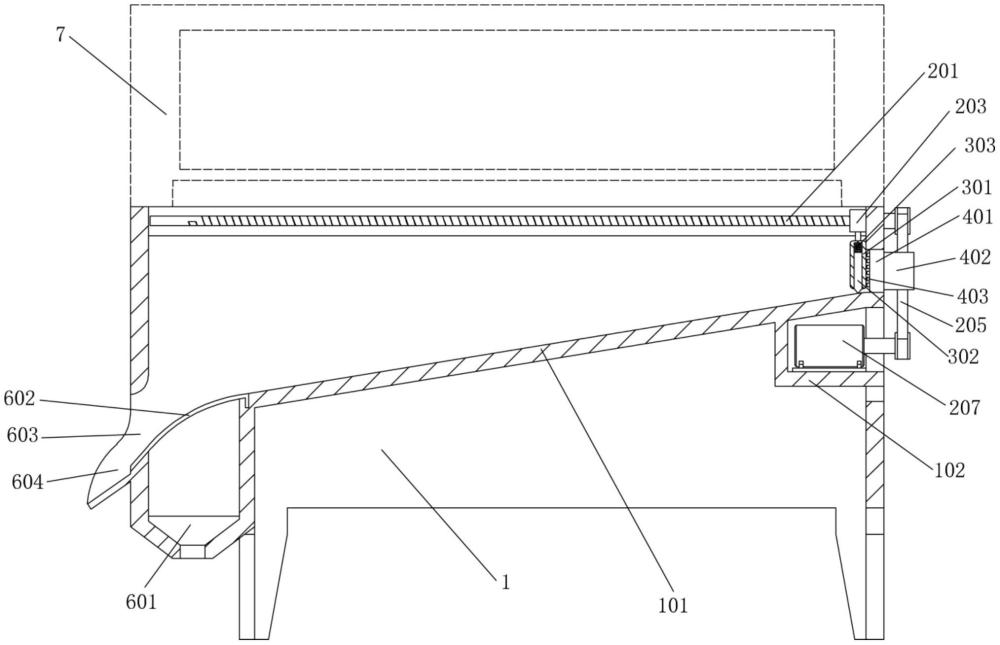

2.根据权利要求1所述的一种畜禽粪污收集处理装置，其特征在于：所述驱动机构包括螺杆(201)、导向杆(202)以及电机(207)，所述螺杆(201)与导向杆(202)均对向设置在收集箱(1)顶部，所述螺杆(201)与导向杆(202)之间设置有滑板(203)；所述电机(207)通过安装座(102)设置在斜板(101)的下方，所述电机(207)的驱动轴上设置有传动带轮(206)，所述螺杆(201)的一端设置有从动带轮(204)，所述传动带轮(206)与从动带轮(204)之间通过传动带(205)连接。

3.根据权利要求2所述的一种畜禽粪污收集处理装置，其特征在于：所述刮除机构包括设置在滑板(203)底部的稳定套(301)，所述稳定套(301)内设置有刮板(302)与挤压弹簧(303)，所述挤压弹簧(303)位于稳定套(301)的内顶壁与刮板(302)的顶部之间。

4.根据权利要求1所述的一种畜禽粪污收集处理装置，其特征在于：所述排污结构包括排液口(601)与排污口(603)，所述排液口(601)设置在斜板(101)的低端下方，所述排污口(603)设置在收集箱(1)靠近斜板(101)高端方的侧壁上，所述排液口(601)的口部设置有网栅板(602)，所述排污口(603)的外侧口部处设置有导板(604)。

5.根据权利要求1所述的一种畜禽粪污收集处理装置，其特征在于：所述冲洗组件包括水箱(401)，所述水箱(401)设置在收集箱(1)靠近斜板(101)高端方的侧壁上，所述水箱(401)位于收集箱(1)外侧的侧壁上设置有进水管(402)，所述水箱(401)位于收集箱(1)内侧的侧壁上设置有多个喷水头(403)。

6.根据权利要求2所述的一种畜禽粪污收集处理装置，其特征在于：所述收集箱(1)靠近螺杆(201)与导向杆(202)的对应侧壁上均设置有防护罩(5)，所述螺杆(201)与导向杆(202)分别罩设在对应的防护罩(5)内。
