一种太阳能户外垂直花园的制作方法

本技术涉及园林景观设备，尤其涉及一种户外垂直花园。

背景技术：

1、垂直花园因其具有保护和美化环境的作用，成为世界建筑界的潮流，同时垂直花园为园林景观设计带来新的元素，使园林景观充满生机和活力。

2、然而，现有的户外垂直花园一般不具有自动的浇灌系统，需要人工定时定点地进行浇灌花园里种植的绿植，从而耗费大量的人力物力，维护成本高，不利于户外花园的推广与发展。

技术实现思路

1、本实用新型提供一种能够实现自动浇灌，有效节省人力物力，降低维护成本的太阳能户外垂直花园。

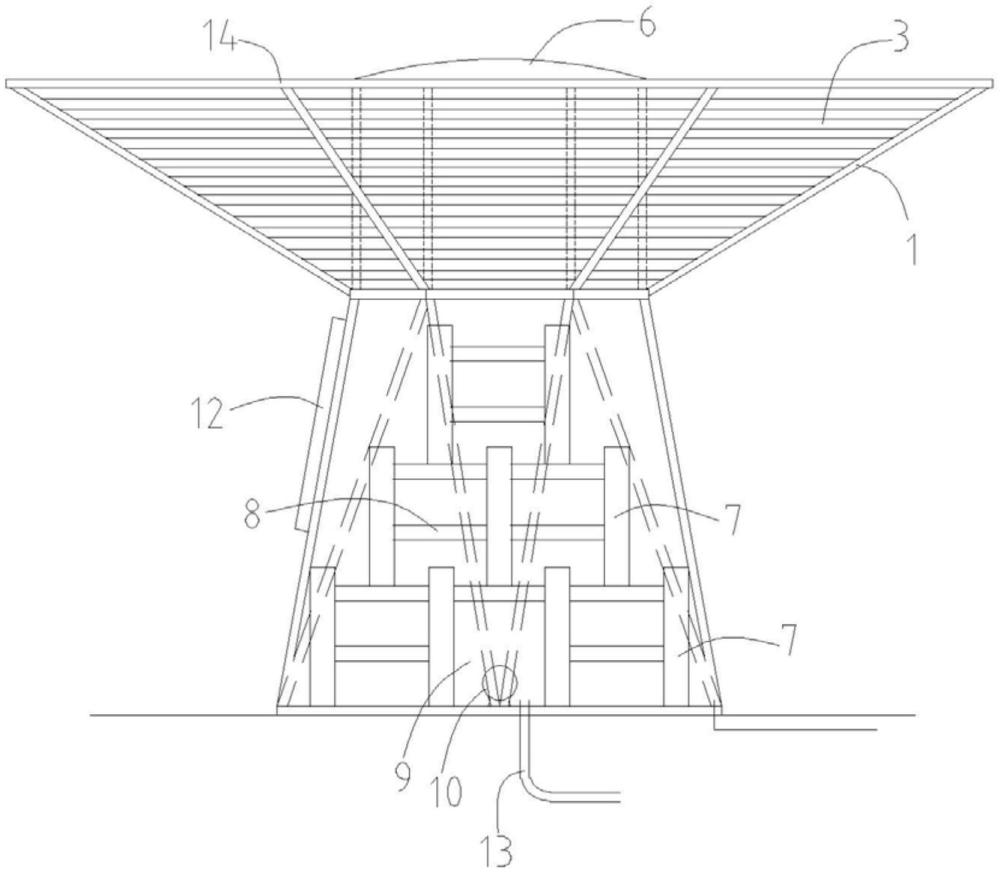

2、本实用新型采用的技术方案为：一种太阳能户外垂直花园，其包括：结构框架、设于所述结构框架的太阳能结构和绿植种植结构，设于所述绿植结构的喷淋系统；

3、所述结构框架包括顶部支架以及与所述顶部支架连接的立柱支架；所述太阳能结构安装于所述顶部支架，所述绿植种植结构设于所述立柱支架；所述太阳能结构包括多块太阳能板、多块所述太阳能板连接有定时仰角转轴，所述定时仰角转轴均连接有仰角电机；且多块所述太阳能板连接有蓄电模块，所述喷淋系统与所述蓄电模块连接。

4、进一步地，所述顶部支架设有多个安装位，每一块所述太阳能板安装于每一个所述安装位内；所述定时仰角转轴通过一安装架安装于所述安装位。

5、进一步地，所述顶部支架安装有温湿度传感器，所述温湿度传感器连接至一主控系统，所述仰角电机与所述主控系统连接。

6、进一步地，所述立柱支架安装有可视化界面屏幕，所述可视化界面屏幕连接所述蓄电模块与所述主控系统。

7、进一步地，所述顶部支架或所述立柱支架安装有光线传感器和led灯管，所述光线传感器与所述主控系统连接，所述led灯管连接所述主控系统与所述蓄电模块。

8、进一步地，所述绿植种植结构包括多个种植架，多个所述种植架呈堆叠状设置于立柱支架，每个所述种植架均包括主体支架以及设于所述主体支架的绿植托盘。

9、进一步地，所述喷淋系统包括水箱、水泵以及多根喷雾式滴管；所述水泵连接水箱以及多根喷雾式滴管，多根所述喷雾式滴管分别安装于多个所述绿植托盘；所述水泵连接所述主控系统与所述蓄电模块。

10、相较于现有技术，本实用新型的太阳能户外垂直花园通过设置太阳能结构为喷淋系统提供工作的电源，由喷淋系统为绿植进行浇灌，无需人工浇灌，从而有效节省人力物力，降低维护成本。

1.一种太阳能户外垂直花园，其特征在于，包括：结构框架、设于所述结构框架的太阳能结构和绿植种植结构，设于所述绿植结构的喷淋系统；

2.如权利要求1所述的太阳能户外垂直花园，其特征在于：所述顶部支架设有多个安装位，每一块所述太阳能板安装于每一个所述安装位内；所述定时仰角转轴通过一安装架安装于所述安装位。

3.如权利要求1所述的太阳能户外垂直花园，其特征在于：所述顶部支架安装有温湿度传感器，所述温湿度传感器连接至一主控系统。

4.如权利要求3所述的太阳能户外垂直花园，其特征在于：所述立柱支架安装有可视化界面屏幕，所述可视化界面屏幕连接所述蓄电模块与所述主控系统。

5.如权利要求3所述的太阳能户外垂直花园，其特征在于：所述顶部支架或所述立柱支架安装有光线传感器和led灯管，所述光线传感器所述主控系统连接，所述led灯管连接所述主控系统与所述蓄电模块。

6.如权利要求3所述的太阳能户外垂直花园，其特征在于：所述绿植种植结构包括多个种植架，多个所述种植架呈堆叠状设置于立柱支架，每个所述种植架均包括主体支架以及设于所述主体支架的绿植托盘。

7.如权利要求6所述的太阳能户外垂直花园，其特征在于：所述喷淋系统包括水箱、水泵以及多根喷雾式滴管；所述水泵连接水箱以及多根喷雾式滴管，多根所述喷雾式滴管分别安装于多个所述绿植托盘；所述水泵连接所述主控系统与所述蓄电模块。
