一种市政园林绿化喷灌设备的制作方法

本技术属于园林设备，具体涉及一种市政园林绿化喷灌设备。

背景技术：

1、园林绿化是在一定的地域运用工程技术和艺术手段，通过改造地形(或进一步筑山、叠石、理水)种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。园林一般是指公园、植物园、动物园内的绿化草坪等，随着园林学科的发展，还包括森林公园、风景名胜区、自然保护区或国家公园的游览区以及休养胜地；

2、现有技术中具有多种市政园林绿化喷灌设备，例如申请号为202221460880.7的中国实用新型专利公开了“一种园林绿化喷灌装置”，包括支撑平台、设置在支撑平台下方的行走机构、设置在支撑平台上方的储水箱以及设置在储水箱上的用于连续供料的卸料组件，储水箱的进料口与卸料组件连接，储水箱进水口与供水管道连接，储水箱进水口处设置有用于控制水流的流量控制阀，储水箱的出水口通过高压水泵和喷灌管与喷头连接，储水箱内设置有搅拌机构以及防止所述喷头堵塞的过滤装置。本实用新型通过设置卸料组件和流量控制阀，从而达到化肥与水的等比例混合，设置好化肥流速和水流的速度，使其在喷灌过程中就可达到等比例配比溶液，实现连续化作业，提高效率，节省人力和时间；

3、但是上述设备在实际使用时，虽然可以通过在储水箱进水口处设置流量控制阀用以控制供水管道的给水速度，从而达到化肥与水的等比例混合，但是在实际使用时，但是储水箱的内部非常容易残留有溶液，再次对化肥与水混合溶解时，由于储水箱的内部残留有溶液，再次将溶液输入储水箱内部时，便会导致溶液失调，从而降低了绿植对化肥的吸收效果，且上述设备的储水箱为整体机构，导致储水箱的内部并不便于清洗，使得上述设备在实际使用时，依然存在一定的局限性。

技术实现思路

1、为解决现有技术中存在的上述问题，本实用新型提供了一种市政园林绿化喷灌设备，具有便于清洗储水箱的特点。

2、为实现上述目的，本实用新型提供如下技术方案：一种市政园林绿化喷灌设备，包括固定板，所述固定板的底面四角均固定有万向轮、顶面安装有储水箱，所述储水箱的顶面安装有可拆卸的盖子，所述盖子的顶面固定有电机，所述电机的输出端安装有若干个搅拌杆，所述固定板的顶面还安装有水泵，所述水泵输出端连接有软管，所述软管的尾端安装有喷头，所述固定板的前端安装有把手；

3、所述储水箱的外壁固定有两个支撑板，所述盖子的外壁位于两个所述支撑板的上方均通过转轴连接有u形旋转板，两个所述u形旋转板的底面均固定有螺杆，所述螺杆的外壁通过螺纹安装有锥形柱，且两个所述支撑板上均开设有用于嵌入所述锥形柱的锥形槽，在两个所述支撑板的前端还均开设有滑槽，所述滑槽与锥形槽相通。

4、作为本实用新型的一种优选技术方案，两个所述锥形柱的底端均固定有两个相对称分布的旋钮。

5、作为本实用新型的一种优选技术方案，所述储水箱的内部还放置有搅拌仓，所述搅拌仓的底端安装有圆管。

6、作为本实用新型的一种优选技术方案，所述储水箱的内壁还开设有两个限位槽，所述搅拌仓的外壁固定有两个用于插入所述限位槽内部的限位块。

7、作为本实用新型的一种优选技术方案，所述滑槽的宽度与所述螺杆的直径一致。

8、作为本实用新型的一种优选技术方案，所述圆管为倒立的圆台状管。

9、与现有技术相比，本实用新型的有益效果是：本实用新型中，一种市政园林绿化喷灌设备，通过设置的锥形槽、滑槽、u形旋转板、螺杆和锥形柱的配合使用，使得盖子便于安装或拆卸，有利于工作人员清洗储水箱的内部，即可避免储水箱内部残留有溶液，从而避免溶液失调，从而便于绿植进行吸收化肥，同时利用搅拌仓与储水箱的配合使用，还便于对搅拌仓进行拆卸，可进一步减少储水箱内部残留过多的药液。

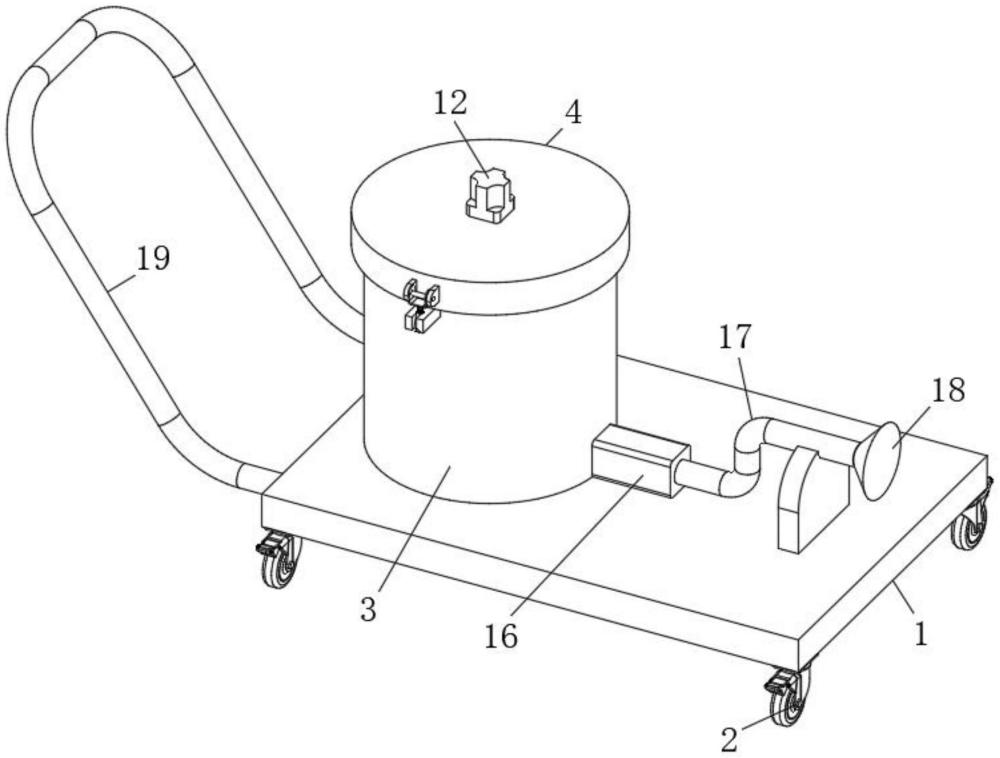

1.一种市政园林绿化喷灌设备，包括固定板(1)，其特征在于：所述固定板(1)的底面四角均固定有万向轮(2)、顶面安装有储水箱(3)，所述储水箱(3)的顶面安装有可拆卸的盖子(4)，所述盖子(4)的顶面固定有电机(12)，所述电机(12)的输出端安装有若干个搅拌杆(13)，所述固定板(1)的顶面还安装有水泵(16)，所述水泵(16)输出端连接有软管(17)，所述软管(17)的尾端安装有喷头(18)，所述固定板(1)的前端安装有把手(19)；

2.根据权利要求1所述的一种市政园林绿化喷灌设备，其特征在于：两个所述锥形柱(10)的底端均固定有两个相对称分布的旋钮(11)。

3.根据权利要求1所述的一种市政园林绿化喷灌设备，其特征在于：所述储水箱(3)的内部还放置有搅拌仓(14)，所述搅拌仓(14)的底端安装有圆管(15)。

4.根据权利要求3所述的一种市政园林绿化喷灌设备，其特征在于：所述储水箱(3)的内壁还开设有两个限位槽(20)，所述搅拌仓(14)的外壁固定有两个用于插入所述限位槽(20)内部的限位块(21)。

5.根据权利要求1所述的一种市政园林绿化喷灌设备，其特征在于：所述滑槽(7)的宽度与所述螺杆(9)的直径一致。

6.根据权利要求3所述的一种市政园林绿化喷灌设备，其特征在于：所述圆管(15)为倒立的圆台状管。
