一种糜子育苗定植器的制作方法

本技术涉及农业生产设备，具体是一种糜子育苗定植器。

背景技术：

1、糜子是禾本科、黍属一年生草本第二禾谷类作物，糜子籽实叫黍，淡黄色，磨米去皮后称作黄米，用途广泛，可磨面作糕点，古代也广泛用于酿酒，带皮糜子适于肥胖症、糖尿病、溢脂性皮炎等患者食用，能起到很好的预防和食疗作用。

2、糜子的育苗常利用育苗定植器，其能更好的将幼苗进行移植，育苗定植器的播撒常采用人工的方式完成，糜子种子较小，人工需在每个育苗槽中撒入适量的糜子种子，以确保糜子后续幼苗有足够的生长空间，这样的要求使得人工的播撒效率较低，且较为耗费人力。为此，我们提供了一种糜子育苗定植器解决以上问题。

技术实现思路

1、一)解决的技术问题

2、本实用新型的目的就是为了弥补现有的人工播撒糜子种子效率较低，且耗费人力的问题，提供了一种糜子育苗定植器。

3、二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种糜子育苗定植器，包括限位框和限位框内壁滑动连接的育种盘，所述限位框的上表面固定连接有两个立板，左侧所述立板的左侧面固定连接有电机，右侧所述立板的左侧壁转动连接有直杆，所述直杆的外表面开设有两个相对称的往复丝纹，且直杆的左端与电机的输出端固定连接，两个所述往复丝纹的外表面通过螺母螺纹连接有两个移动板；

5、所述移动板的上表面开设有凹槽，所述凹槽的内底壁开设有一组漏斗通槽，每个所述漏斗通槽内壁的下部均设置有分量风车，所述移动板外部一侧设置的圆杆贯穿每个漏斗通槽并延伸至移动板的另一侧，每个所述分量风车均与圆杆的外表面固定连接，所述圆杆的两端均固定连接有滚动轮。

6、进一步的，所述分量风车与漏斗通槽内部的下部滑动连接，所述圆杆与移动板的贯穿处转动连接，所述滚动轮与移动板的外表面不接触。

7、进一步的，所述限位框的内底壁转动连接有一组与育种盘相适配的滚珠，且限位框的内侧壁转动连接有两组与育种盘相适配的滚轮。

8、进一步的，所述限位框的上方设置有限位杆，所述限位框贯穿两个移动板并与两个立板相靠近的一侧面固定连接，两个所述移动板与限位杆的外表面滑动连接。

9、进一步的，所述育种盘的上表面开设有一组育种槽，每个所述育种槽内底壁的中部均开设有漏孔，所述漏斗通槽的下部位于育种槽的正上方。

10、进一步的，所述限位框内顶壁的左右两端均固定连接有毛刷，且限位框底面的四个边角处均固定连接有吸盘。

11、进一步的，所述滚动轮的外表面固定连接有橡胶层，所述限位框的上表面开设有与橡胶层相适配的滑槽，所述橡胶层的外表面固定连接有一组橡胶颗粒，所述橡胶层和橡胶颗粒的外表面均与滑槽的内壁相接触。

12、三)有益效果：

13、与现有技术相比，该糜子育苗定植器具备如下有益效果：

14、本实用新型通过电机带动直杆旋转，在移动板和限位杆的限位作用下，两个螺母带动移动板在往复丝纹和限位杆的外表左右往复运动，过程中，滚动轮和橡胶层在滑槽的内壁滚动，带动圆杆和分量风车滚动，使得凹槽内部装有的糜子种子通过漏斗通槽和分量风车掉落至育种槽的内部，完成糜子种子的定量播种，使得每个育种槽内部撒入适量的种子，给幼苗提供了有利的生长空间，提高了糜子种子的播种效率的同时，更佳的节省人力资源。

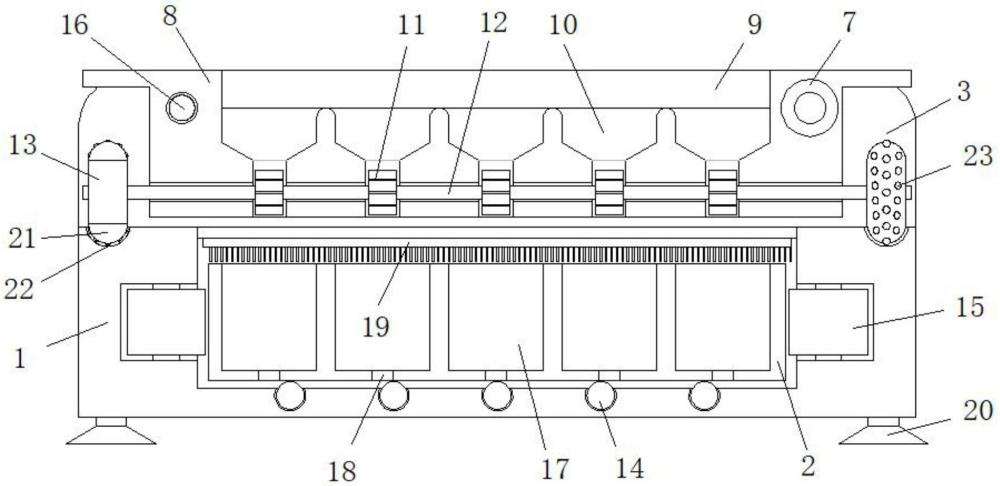

1.一种糜子育苗定植器，包括限位框(1)和限位框(1)内壁滑动连接的育种盘(2)，其特征在于：所述限位框(1)的上表面固定连接有两个立板(3)，左侧所述立板(3)的左侧面固定连接有电机(4)，右侧所述立板(3)的左侧壁转动连接有直杆(5)，所述直杆(5)的外表面开设有两个相对称的往复丝纹(6)，且直杆(5)的左端与电机(4)的输出端固定连接，两个所述往复丝纹(6)的外表面通过螺母(7)螺纹连接有两个移动板(8)；

2.根据权利要求1所述的一种糜子育苗定植器，其特征在于：所述分量风车(11)与漏斗通槽(10)内部的下部滑动连接，所述圆杆(12)与移动板(8)的贯穿处转动连接，所述滚动轮(13)与移动板(8)的外表面不接触。

3.根据权利要求1所述的一种糜子育苗定植器，其特征在于：所述限位框(1)的内底壁转动连接有一组与育种盘(2)相适配的滚珠(14)，且限位框(1)的内侧壁转动连接有两组与育种盘(2)相适配的滚轮(15)。

4.根据权利要求1所述的一种糜子育苗定植器，其特征在于：所述限位框(1)的上方设置有限位杆(16)，所述限位框(1)贯穿两个移动板(8)并与两个立板(3)相靠近的一侧面固定连接，两个所述移动板(8)与限位杆(16)的外表面滑动连接。

5.根据权利要求1所述的一种糜子育苗定植器，其特征在于：所述育种盘(2)的上表面开设有一组育种槽(17)，每个所述育种槽(17)内底壁的中部均开设有漏孔(18)，所述漏斗通槽(10)的下部位于育种槽(17)的正上方。

6.根据权利要求1所述的一种糜子育苗定植器，其特征在于：所述限位框(1)内顶壁的左右两端均固定连接有毛刷(19)，且限位框(1)底面的四个边角处均固定连接有吸盘(20)。

7.根据权利要求1所述的一种糜子育苗定植器，其特征在于：所述滚动轮(13)的外表面固定连接有橡胶层(21)，所述限位框(1)的上表面开设有与橡胶层(21)相适配的滑槽(22)，所述橡胶层(21)的外表面固定连接有一组橡胶颗粒(23)，所述橡胶层(21)和橡胶颗粒(23)的外表面均与滑槽(22)的内壁相接触。
