一种花卉种植培养箱的制作方法

本技术涉及花卉种植，特别涉及一种花卉种植培养箱。

背景技术：

1、培养箱，是指温度可控的，主要用于培养微生物、植物和动物细胞的箱体装置，有的具有制冷和加热的双向调温系统，是生物、农业、医药、环保等科研部门的基本实验设备，广泛应用于恒温培养、恒温反应等试验，在部分花卉的种植过程中，由于花卉幼苗较为娇弱，需要将花卉幼苗安置在培养箱内种植，待到其成长到一定的阶段后再将其移栽待外界。

2、在公开号为cn205389733u的中国实用新型专利中公开了一种便于操作的花卉种植用培养箱，包括外箱体，所述外箱体的内部横向装置有培养板，所述培养板的侧面嵌装有震动马达，所述培养板的上表面开设有种植槽，所述固定插槽的下部、位于外箱体的内腔下部位置横向设置有培养基槽，所述培养基槽的两端固定安装在外箱体的内壁两侧，所述培养基槽的内部横向设置有旋转杆，所述旋转杆的一端同轴连接有手摇把。

3、针对上述中的相关技术，发明人认为存在以下缺陷：上述装置通过转动安装在通孔外部的盖体对通孔进行封闭，当工作人员需对培养基槽内的土壤进行通风时，工作人员需转动盖体并借助盖体的转动阻力使盖体保持稳定。然而，当盖体转动的次数较多时，盖体的连接处易发生磨损，从而使盖体的转动阻力减小，进而易导致盖体无法停留在半空中，从而不利于提高工作人员的使用体验。

技术实现思路

1、为了解决上述问题，本实用新型提供一种花卉种植培养箱。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种花卉种植培养箱，包括培养箱主体，所述培养箱主体相对的两个侧壁上均开设有连通槽，所述培养箱主体的内壁上设置有培养基，所述培养箱主体的内顶壁上设置有生物光照灯，所述培养基的内壁上转动设置有转动杆，所述转动杆的侧壁上固定有多个搅拌棒，所述转动杆的另一端延伸至连通槽内并转动连接，所述连通槽的内顶壁上开设有限位槽，所述培养箱主体上设置有用于封闭连通槽的封闭组件。

3、通过采用上述技术方案，当工作人员需对培养基进行通风时，工作人员需关闭限位装置，并向上滑动限位板，即可开启连通槽。进一步的，工作人员只需重新开启限位装置，即可使限位板保持稳定，从而使连通槽持续对培养基进行通风。随后，当工作人员需对培养基内的土壤进行松动时，工作人员只需转动转动杆，即可使搅拌棒跟随转动杆转动，从而使搅拌棒对土壤进行翻动，从而降低了工作人员的操作难度。

4、进一步的，所述封闭组件包括滑动设置在限位槽内的限位板、一端固定在限位板上表面的限位弹簧以及设置在培养箱主体上用于对限位板进行限位的限位装置，所述限位弹簧的另一端固定在限位槽的内顶壁上。

5、通过采用上述技术方案，当工作人员需对培养基进行通风时，工作人员需关闭限位装置，并向上滑动限位板，即可使空气通过连通槽进入培养基内。随后，当限位板移动至合适的高度后，工作人员只需重新开启限位装置，即可使限位板保持稳定，进而使空气持续进入培养基内。进一步的，当工作人员需封闭连通槽时，工作人员只需关闭限位装置，即可使限位板在限位弹簧的作用下复位，从而使限位板对连通槽进行封闭。

6、进一步的，所述限位槽的内壁上开设有滑槽，所述限位装置包括滑动设置在滑槽内的滑板、多个等间距分布在滑板靠近滑槽侧壁上的第一固定块、固定在限位板靠近滑槽侧壁上的第二固定块、一端固定在滑板远离第一固定块侧壁上的复位弹簧以及设置在培养箱主体上用于驱动滑板的驱动装置，所述复位弹簧的另一端固定在滑槽远离限位槽的内壁上。

7、通过采用上述技术方案，当滑板未受到外力时，滑板持续受到来自复位弹簧的作用力，从而使第一固定块抵紧第二固定块，进而使第一固定块对第二固定块进行限位，从而使限位板保持稳定，进而降低了限位板受到外力时晃动的概率。

8、进一步的，所述培养箱主体的侧壁上开设有与滑槽相互连通的安置槽，所述驱动装置包括滑动设置在安置槽内的安置杆以及固定在安置杆靠近滑板侧壁上的限位片，所述滑板靠近第一固定块的侧壁与其靠近安置槽的侧壁相交的棱边上开设有第一倾斜面。

9、通过采用上述技术方案，当工作人员需调整限位板的高度时，工作人员只需按压安置杆，即可使安置杆抵紧第一倾斜面，从而使滑板在安置杆的作用下向远离第二固定块的方向移动，进而使第一固定块与第二固定块相互分离。

10、进一步的，所述第一固定块靠近限位槽的侧壁与其底面相交的棱边上开设有第二倾斜面，所述第二固定块远离限位槽的侧壁与其上表面相交的棱边上开设有第三倾斜面。

11、通过采用上述技术方案，当工作人员需向上滑动限位板时，工作人员只需向上推动限位板，即可使第一固定块在第二固定块与复位弹簧的共同作用下做往返运动，进而使第二固定块越过第一固定块。随后，当工作人员松开限位板时，第一固定块对第二固定块进行阻挡，从而使第二固定块保持稳定，无需工作人员手动调节滑板的位置，从而降低了工作人员的操作难度。

12、进一步的，所述安置杆的高度与滑板的高度相等。

13、通过采用上述技术方案，提高了安置杆与滑板的接触面积，从而提高了安置杆的驱动效果。

14、进一步的，所述转动杆的侧壁上开设有方形槽，所述方形槽内滑动设置有方形杆，所述方形杆远离转动杆的侧壁上设置有摇臂。

15、进一步的，所述限位槽的内壁上开设有用于容纳摇臂的容纳槽。

16、通过采用上述技术方案，当工作人员需转动转动杆时，工作人员只需从容纳槽中取出摇臂，并使方形杆与方形槽相互连接，并转动摇臂即可使转动杆跟随摇臂运动，从而有利于提高工作人员的工作效率。

17、综上所述，本实用新型具有以下有益效果：

18、1、本申请中，当工作人员需对培养基进行通风时，工作人员需关闭限位装置，并向上滑动限位板，即可开启连通槽。进一步的，工作人员只需重新开启限位装置，即可使限位板保持稳定，从而使连通槽持续对培养基进行通风。随后，当工作人员需对培养基内的土壤进行松动时，工作人员只需转动转动杆，即可使搅拌棒跟随转动杆转动，从而使搅拌棒对土壤进行翻动，从而降低了工作人员的操作难度；

19、2、本申请中，当工作人员需对培养基进行通风时，工作人员需关闭限位装置，并向上滑动限位板，即可使空气通过连通槽进入培养基内。随后，当限位板移动至合适的高度后，工作人员只需重新开启限位装置，即可使限位板保持稳定，进而使空气持续进入培养基内。进一步的，当工作人员需封闭连通槽时，工作人员只需关闭限位装置，即可使限位板在限位弹簧的作用下复位，从而使限位板对连通槽进行封闭；

20、3、本申请中，当工作人员需向上滑动限位板时，工作人员只需向上推动限位板，即可使第一固定块在第二固定块与复位弹簧的共同作用下做往返运动，进而使第二固定块越过第一固定块。随后，当工作人员松开限位板时，第一固定块对第二固定块进行阻挡，从而使第二固定块保持稳定，无需工作人员手动调节滑板的位置，从而降低了工作人员的操作难度。

1.一种花卉种植培养箱，包括培养箱主体(1)，其特征是：所述培养箱主体(1)相对的两个侧壁上均开设有连通槽(11)，所述培养箱主体(1)的内壁上设置有培养基(2)，所述培养箱主体(1)的内顶壁上设置有生物光照灯(21)，所述培养基(2)的内壁上转动设置有转动杆(3)，所述转动杆(3)的侧壁上固定有多个搅拌棒(31)，所述转动杆(3)的另一端延伸至连通槽(11)内并转动连接，所述连通槽(11)的内顶壁上开设有限位槽(32)，所述培养箱主体(1)上设置有用于封闭连通槽(11)的封闭组件(4)。

2.根据权利要求1所述的一种花卉种植培养箱，其特征是：所述封闭组件(4)包括滑动设置在限位槽(32)内的限位板(41)、一端固定在限位板(41)上表面的限位弹簧(42)以及设置在培养箱主体(1)上用于对限位板(41)进行限位的限位装置(5)，所述限位弹簧(42)的另一端固定在限位槽(32)的内顶壁上。

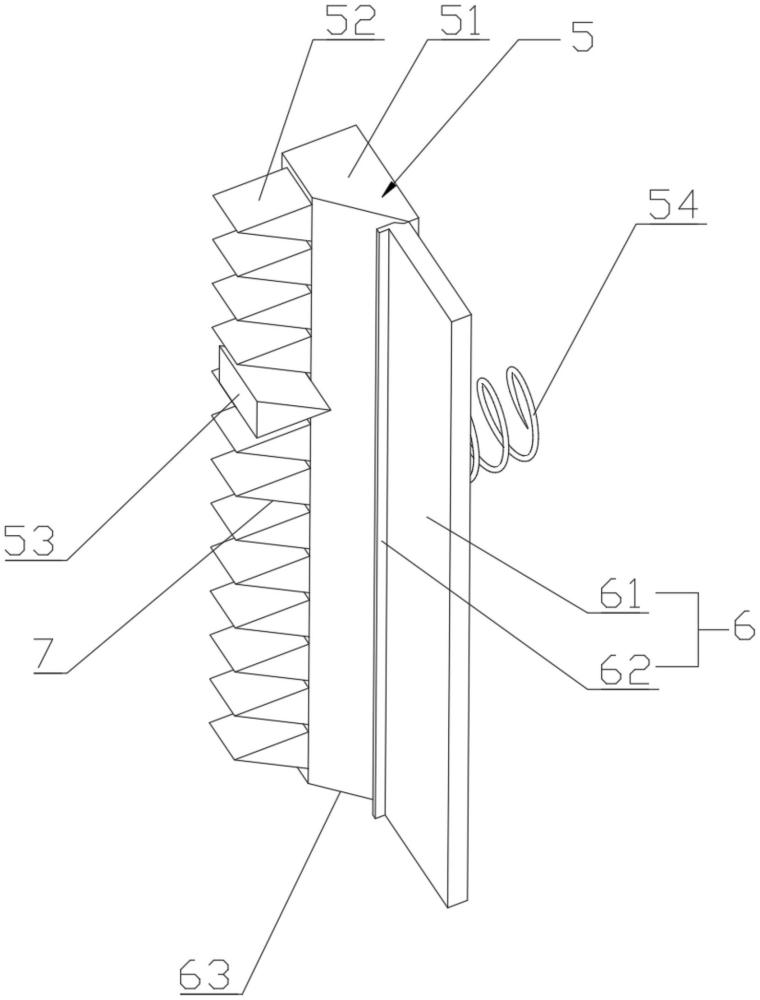

3.根据权利要求2所述的一种花卉种植培养箱，其特征是：所述限位槽(32)的内壁上开设有滑槽(43)，所述限位装置(5)包括滑动设置在滑槽(43)内的滑板(51)、多个等间距分布在滑板(51)靠近滑槽(43)侧壁上的第一固定块(52)、固定在限位板(41)靠近滑槽(43)侧壁上的第二固定块(53)、一端固定在滑板(51)远离第一固定块(52)侧壁上的复位弹簧(54)以及设置在培养箱主体(1)上用于驱动滑板(51)的驱动装置(6)，所述复位弹簧(54)的另一端固定在滑槽(43)远离限位槽(32)的内壁上。

4.根据权利要求3所述的一种花卉种植培养箱，其特征是：所述培养箱主体(1)的侧壁上开设有与滑槽(43)相互连通的安置槽(55)，所述驱动装置(6)包括滑动设置在安置槽(55)内的安置杆(61)以及固定在安置杆(61)靠近滑板(51)侧壁上的限位片(62)，所述滑板(51)靠近第一固定块(52)的侧壁与其靠近安置槽(55)的侧壁相交的棱边上开设有第一倾斜面(63)。

5.根据权利要求4所述的一种花卉种植培养箱，其特征是：所述第一固定块(52)靠近限位槽(32)的侧壁与其底面相交的棱边上开设有第二倾斜面(7)，所述第二固定块(53)远离限位槽(32)的侧壁与其上表面相交的棱边上开设有第三倾斜面(71)。

6.根据权利要求5所述的一种花卉种植培养箱，其特征是：所述安置杆(61)的高度与滑板(51)的高度相等。

7.根据权利要求1所述的一种花卉种植培养箱，其特征是：所述转动杆(3)的侧壁上开设有方形槽(72)，所述方形槽(72)内滑动设置有方形杆(8)，所述方形杆(8)远离转动杆(3)的侧壁上设置有摇臂(81)。

8.根据权利要求7所述的一种花卉种植培养箱，其特征是：所述限位槽(32)的内壁上开设有用于容纳摇臂(81)的容纳槽(9)。
