一种有机农场环保驱虫装置的制作方法

本技术涉及环保驱虫，具体为一种有机农场环保驱虫装置。

背景技术：

1、虫害是农业之大敌，以前农户采用喷洒药除虫，然而每种药只能除几种虫，虫子对农药产生了抗药性后再杀就会很困难，喷洒药不但不能根本上解决虫害问题，还在农作物上残留过多药，影响农产品质量；

2、经检索，中国专利公开了一种农业用苗木驱虫装置（授权公告号cn213992187u），包括固定底座，所述固定底座的上表面中间位置焊接有第一立柱，所述第一立柱的内部开设有滑槽，所述滑槽内滑动设置有滑块，所述滑块的上表面焊接有第二立柱，所述第二立柱贯穿所述第一立柱的顶部且与所述第一立柱滑动连接，所述滑块的表面开设有螺纹孔，所述第一立柱的外表面螺纹连接有第一紧固螺栓，所述第一紧固螺栓的另一端螺纹连接在所述螺纹孔内，所述第二立柱的顶部焊接有连接块，所述连接块的外侧焊接有顶板，所述顶板的下表面对称焊接有安装块，该专利技术虽然能够通过设置诱虫灯对虫类进行诱导，使虫类往诱虫灯处飞行，通过对电网通电，在虫类经过电网时，会被电击中，从而方便对虫类进行捕杀；

3、但是，该专利技术在实际的应用过程中，通过设置诱虫灯对虫类进行诱导，使虫类往诱虫灯处飞行，通过对电网通电，在虫类经过电网时，会被电击中，从而方便对虫类进行捕杀，但是在实际的应用过程中，当虫子进过电网被电网击中后，尸体会残留在电网上面，长期不清理会影响电网的使用效果，影响延长使用寿命，不利于实际应用与操作。

技术实现思路

1、本实用新型的目的在于提供一种有机农场环保驱虫装置，以解决上述背景技术中提出的：现有技术中当虫子进过电网被电网击中后，尸体会残留在电网上面，长期不清理会影响电网的使用效果，不利于实际应用与操作的问题。

2、为了解决上述技术问题，本实用新型提供如下技术方案：一种有机农场环保驱虫装置，包括l型板，所述l型板顶部的一侧固定安装有支撑板，所述支撑板的底部固定安装有两个固定板，所述支撑板的底部且位于两个固定板之间固定安装有安装块，所述安装块的底部固定安装有诱虫灯，所述安装块的外侧固定安装有绝缘环，所述绝缘环的底部固定连接有电网，所述固定板的外侧均滑动连接有滑块，两个所述滑块之间固定安装有清洁环，所述清洁环与绝缘环滑动连接，所述滑块的底部远离绝缘环的一端均固定安装有连杆，两个所述连杆的底部之间安装有脚踏板，所述脚踏板的底部与l型板之间固定连接有两个弹簧。

3、通过上述技术方案，当电网因虫子过多需要进行清扫时，先对设备进行断电操作，断电后向下踩压脚踏板，当脚踏板通过弹簧向下挤压时，连杆带动滑块进行向下滑动，当滑块向下滑动的同时，带动清洁环内壁的清洁刷对电网上面残留的尸体进行清扫操作，

4、优选的，所述支撑板的顶部固定安装有四个支撑柱，所述支撑柱的顶部之间固定安装有太阳能板。

5、通过上述技术方案，通过支撑柱对太阳能板进行固定，安装太阳能板便于对太阳光进行收集。

6、优选的，所述支撑板的顶部且位于太阳能板的下方固定安装有蓄电池，所述诱虫灯和电网均与蓄电池电性连接，所述支撑板的顶部且位于蓄电池的一侧固定安装有光伏逆变器，所述太阳能板与光伏逆变器电性连接，所述光伏逆变器与蓄电池电性连接。

7、通过上述技术方案，通过安装蓄电池便于对电能进行储存操作，通过安装光伏逆变器便于将光能转换成电能对诱虫灯和电网进行供电使用。

8、优选的，两个所述固定板的底部之间固定安装有集虫槽。

9、通过上述技术方案，安装集虫槽便于对捕杀的虫类进行清理。

10、优选的，所述清洁环的内壁安装有清洁刷。

11、通过上述技术方案，通过清洁环内壁的清洁刷进行清扫操作

12、优选的，所述l型板的外侧且位于支撑板的下方固定安装有控制面板，所述太阳能板、蓄电池、诱虫灯、电网和光伏逆变器均与控制面板电性连接。

13、通过上述技术方案，通过控制面板控制太阳能板、蓄电池、诱虫灯、电网和光伏逆变器进行工作。

14、与现有技术相比，本实用新型所达到的有益效果是：当电网因虫子过多需要进行清扫时，先对设备进行断电操作，断电后向下踩压脚踏板，当脚踏板通过弹簧向下挤压时，连杆带动滑块进行向下滑动，当滑块向下滑动的同时，带动清洁环对电网上面残留的尸体进行清扫操作，保证电网的使用效果，延长使用寿命，有利于实际应用与操作。

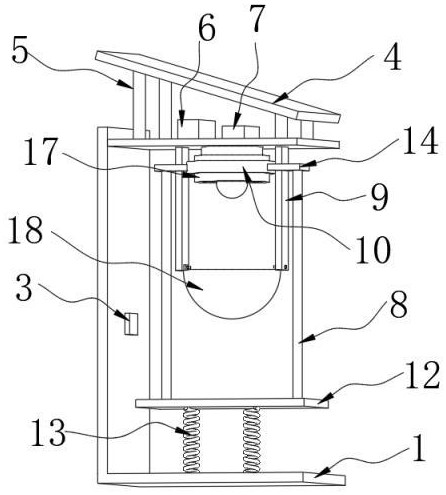

1.一种有机农场环保驱虫装置，包括l型板（1），其特征在于：所述l型板（1）顶部的一侧固定安装有支撑板（2），所述支撑板（2）的底部固定安装有两个固定板（9），所述支撑板（2）的底部且位于两个固定板（9）之间固定安装有安装块（15），所述安装块（15）的底部固定安装有诱虫灯（11），所述安装块（15）的外侧固定安装有绝缘环（17），所述绝缘环（17）的底部固定连接有电网（16），所述固定板（9）的外侧均滑动连接有滑块（14），两个所述滑块（14）之间固定安装有清洁环（10），所述清洁环（10）与绝缘环（17）滑动连接，所述滑块（14）的底部远离绝缘环（17）的一端均固定安装有连杆（8），两个所述连杆（8）的底部之间安装有脚踏板（12），所述脚踏板（12）的底部与l型板（1）之间固定连接有两个弹簧（13）。

2.根据权利要求1所述的一种有机农场环保驱虫装置，其特征在于：所述支撑板（2）的顶部固定安装有四个支撑柱（5），所述支撑柱（5）的顶部之间固定安装有太阳能板（4）。

3.根据权利要求2所述的一种有机农场环保驱虫装置，其特征在于：所述支撑板（2）的顶部且位于太阳能板（4）的下方固定安装有蓄电池（6），所述诱虫灯（11）和电网（16）均与蓄电池（6）电性连接，所述支撑板（2）的顶部且位于蓄电池（6）的一侧固定安装有光伏逆变器（7），所述太阳能板（4）与光伏逆变器（7）电性连接，所述光伏逆变器（7）与蓄电池（6）电性连接。

4.根据权利要求1所述的一种有机农场环保驱虫装置，其特征在于：两个所述固定板（9）的底部之间固定安装有集虫槽（18）。

5.根据权利要求1所述的一种有机农场环保驱虫装置，其特征在于：所述清洁环（10）的内壁安装有清洁刷。

6.根据权利要求3所述的一种有机农场环保驱虫装置，其特征在于：所述l型板（1）的外侧且位于支撑板（2）的下方固定安装有控制面板（3），所述太阳能板（4）、蓄电池（6）、诱虫灯（11）、电网（16）和光伏逆变器（7）均与控制面板（3）电性连接。
