一种适用于蔬菜种植的便捷式灌溉装置的制作方法

本技术涉及蔬菜种植，具体是一种适用于蔬菜种植的便捷式灌溉装置。

背景技术：

1、蔬菜是指可以做菜、烹饪成为食品的一类植物或菌类，其是人们日常饮食中必不可少的食物之一，可提供人体所必需的多种维生素和矿物质等营养物质，而通过蔬菜种植可获取食物或商业利益，在蔬菜种植时离不开水源的灌溉，通过灌溉水源来促进蔬菜的生长发育。

2、中国专利公开了一种蔬菜种植灌溉装置(授权公告号cn218921208u)，该专利技术，通过稳定机构中的吸附部和抽气部，利用吸附部对注满水的储水桶底面进行吸附，有效避免储水桶倾倒，通过设置抽气部，当储水桶放置在吸气框上方后，在压力下吸气框向下移动，通过下齿板与齿轮的啮合连接，带动上齿板移动，进一步控制活塞板向下移动，进而使储水桶底面与吸气框吸附更紧，进一步提高吸附效果。

3、但是，针对该专利来看还是存在不足，该专利虽然可对蔬菜进行灌溉，可由该专利的附图可看出，该专利在使用时需要通过手动拿取喷头来对蔬菜浇灌，这种方式浇灌不仅会增加工作人员的劳动强度，并且还无法满足对不同高度的蔬菜进行浇灌工作。因此，本领域技术人员提供了一种适用于蔬菜种植的便捷式灌溉装置，以解决上述背景技术中提出的问题。

技术实现思路

1、本实用新型的目的在于提供一种适用于蔬菜种植的便捷式灌溉装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种适用于蔬菜种植的便捷式灌溉装置，括移动推车、设置在移动推车上表面的灌溉箱、设置在灌溉箱前表面的进水管，所述灌溉箱的上表面安装有水泵，所述水泵的出水端连接有软管，所述软管的上端连接有喷管，所述喷管的下表面对称设置有喷头；

4、所述灌溉箱的上表面在水泵的前方与后方均设置有调节机构，所述调节机构包括安装在灌溉箱上表面的固定杆，所述固定杆的外部设置有连接杆，所述连接杆的上端在喷管的外部套接有定位环；

5、所述灌溉箱的一侧安装有定位板，所述定位板的一侧在灌溉箱的内部安装有固定板，且定位板的一侧在固定板的上方设置有滤网。

6、作为本实用新型再进一步的方案：所述滤网的上表面中间位置处开设有固定孔，所述水泵的进水端连接有固定管，所述固定管的下端贯穿固定孔的内部。

7、作为本实用新型再进一步的方案：所述固定板的上表面对称设置有四个第一电动伸缩杆，所述第一电动伸缩杆的伸缩端连接有安装板，所述安装板安装在滤网的下表面。

8、作为本实用新型再进一步的方案：所述喷头在喷管的下表面至少对称设置有十个，所述软管为伸缩软管。

9、作为本实用新型再进一步的方案：所述固定杆的上端在连接杆的内部设置有限位盘，所述连接杆的内部设置有第二电动伸缩杆，所述第二电动伸缩杆的伸缩端连接在限位盘的上端。

10、作为本实用新型再进一步的方案：所述定位环的下表面设置有安装杆，所述连接杆的上端开设有与安装杆螺纹连接的安装孔。

11、与现有技术相比，本实用新型的有益效果是：

12、1、一种适用于蔬菜种植的便捷式灌溉装置，通过调节机构的设置，这样在第二电动伸缩杆工作时，会使得连接杆在固定杆的外部移动来调节喷管的高度，使得该喷管可在不同高度下使用，来满足不同时期蔬菜种植的浇灌工作，该设置结构简单，操作方便，可减轻工作人员的劳动强度，并可实现对不同高度的蔬菜进行浇灌工作。

13、2、一种适用于蔬菜种植的便捷式灌溉装置，通过固定板上表面对称设置的第一电动伸缩杆的工作，这样会使得滤网在浇灌箱的内部向上移动，使得固定管的下端贯穿固定孔来抽取滤网下方的水来对蔬菜进行灌溉工作，从而避免水中含有杂质而影响后续的灌溉。

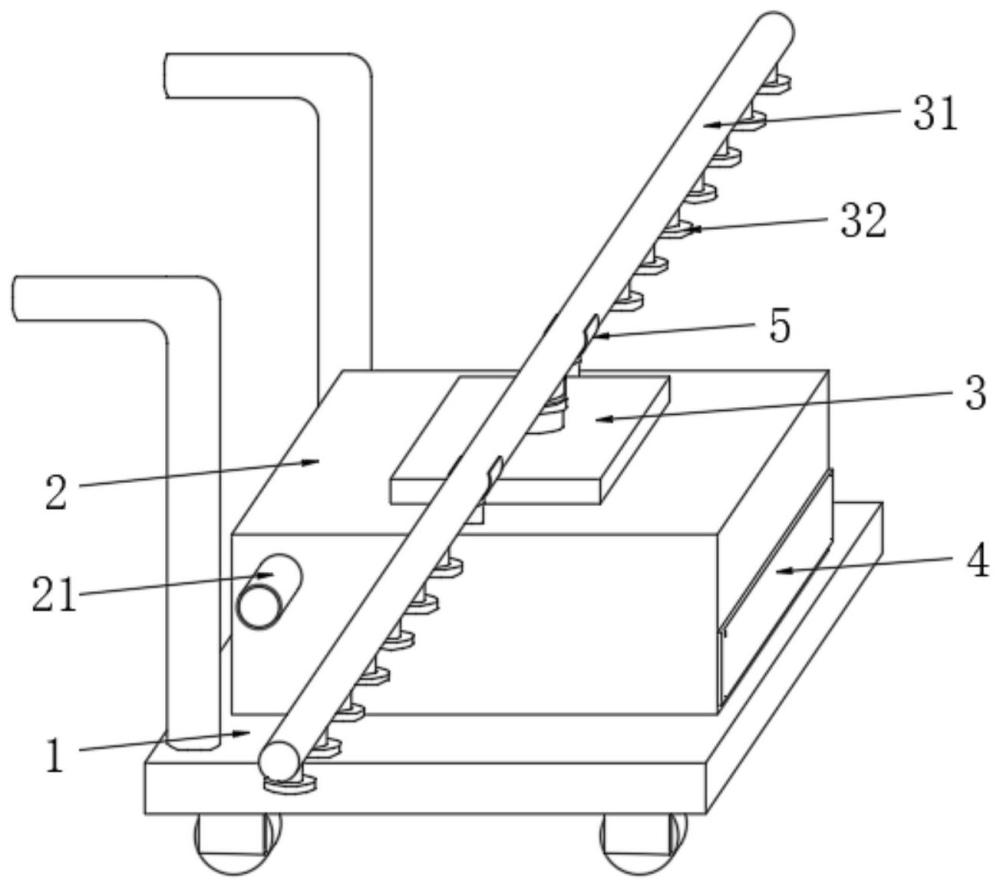

1.一种适用于蔬菜种植的便捷式灌溉装置，包括移动推车(1)、设置在移动推车(1)上表面的灌溉箱(2)、设置在灌溉箱(2)前表面的进水管(21)，其特征在于，所述灌溉箱(2)的上表面安装有水泵(3)，所述水泵(3)的出水端连接有软管，所述软管的上端连接有喷管(31)，所述喷管(31)的下表面对称设置有喷头(32)；

2.根据权利要求1所述的一种适用于蔬菜种植的便捷式灌溉装置，其特征在于，所述滤网(42)的上表面中间位置处开设有固定孔(421)，所述水泵(3)的进水端连接有固定管，所述固定管的下端贯穿固定孔(421)的内部。

3.根据权利要求1所述的一种适用于蔬菜种植的便捷式灌溉装置，其特征在于，所述固定板(41)的上表面对称设置有四个第一电动伸缩杆(43)，所述第一电动伸缩杆(43)的伸缩端连接有安装板(44)，所述安装板(44)安装在滤网(42)的下表面。

4.根据权利要求1所述的一种适用于蔬菜种植的便捷式灌溉装置，其特征在于，所述喷头(32)在喷管(31)的下表面至少对称设置有十个，所述软管为伸缩软管。

5.根据权利要求1所述的一种适用于蔬菜种植的便捷式灌溉装置，其特征在于，所述固定杆(52)的上端在连接杆(53)的内部设置有限位盘(521)，所述连接杆(53)的内部设置有第二电动伸缩杆(532)，所述第二电动伸缩杆(532)的伸缩端连接在限位盘(521)的上端。

6.根据权利要求1所述的一种适用于蔬菜种植的便捷式灌溉装置，其特征在于，所述定位环(51)的下表面设置有安装杆，所述连接杆(53)的上端开设有与安装杆螺纹连接的安装孔(531)。
