一种便于固定的诱虫灯的制作方法

本技术涉及林业用诱虫灯，具体为一种便于固定的诱虫灯。

背景技术：

1、随着经济的日益发展，对林业的保护和防护产生了直接影响，与此同时，人们对于环境保护、林业保护的意识也随之增加，注重林业营林和病虫害防护是最重要的举措，只有做好林业营林和病虫害防护，才能够贯彻落实环境保护意识。通过在森林中设置诱虫灯等工具，对树林中害虫进行防治，诱虫灯是用来诱惑和捕杀害虫的，防治病虫害的效果较好，成本低，因此得到了广泛的应用。

2、例如中国专利授权公告号为：cn 213639388 u公开的一种林业用诱虫灯，采用高压电网对其进行杀灭，可有效地杀灭害虫，降低其数量；同时，通过设置容置网腔用于放置化学诱捕剂或害虫偏好的食物，有利于提高所述林业用诱虫灯对害虫的吸引率和杀灭率，降低对益虫的杀伤力，更加利于林业保护。

3、但是上述专利在使用过程中对诱虫灯进行安装更换时，需要借助辅助工具或使用梯子将诱虫灯挂设在立杆上，使用梯子挂设诱虫灯时存在一定的安全隐患，而且直接挂设的诱虫灯不稳定，不能满足人们的使用需求。

技术实现思路

1、本实用新型的目的在于提供一种便于固定的诱虫灯，以解决上述背景技术中提出的问题。

2、为了解决上述技术问题，本实用新型提供如下技术方案：一种便于固定的诱虫灯，包括底座，所述底座的上端固定设置有支撑柱，所述支撑柱的上端一侧固定设置有支撑板，所述支撑板的底端固定设置有安装板，所述安装板的底端开设有安装槽，所述安装槽处设置有诱虫灯顶盖，所述诱虫灯顶盖下方固定安装有诱虫灯，所述诱虫灯顶盖的上端固定设置有拉绳，所述拉绳的一端通过导向轮连接有收卷轮，所述收卷轮设置于支撑柱侧壁开设的安装腔中，所述安装腔的外侧设置有密封盖板。

3、在一种优选的实施方式中，所述支撑柱顶端固定设置有太阳能电池板，所述太阳能电池板通过能源转换装置与安装腔内部的蓄电池电性连接，太阳能电池板能够吸收太阳能，并转换为电能储存到蓄电池中，蓄电池能够为诱虫灯供电。

4、在一种优选的实施方式中，所述安装槽和诱虫灯顶盖均为锥形设置，且所述诱虫灯顶盖与安装槽相匹配，所述诱虫灯顶盖的顶端两侧均嵌入设置有第一电磁组件，所述安装槽内侧壁两端嵌入设置有第一永磁体，第一电磁组件和第一永磁体能够对诱虫灯顶盖进行吸附定位。

5、在一种优选的实施方式中，所述拉绳穿过支撑板和支撑柱设置，所述导向轮安装于支撑板和支撑柱内部，所述收卷轮的外侧固定设置有手转轮，且所述收卷轮的中间位置设置有锁紧螺栓，手转轮的设置方便对收卷轮转动，而锁紧螺栓的设置方便对收卷轮固定。

6、在一种优选的实施方式中，所述安装板的内部固定安装有两组第二电磁组件，所述第二电磁组件的一侧滑动设置有第二永磁体，所述第二永磁体的一侧固定设置有限位杆，且所述限位杆的外侧设置有拉簧，所述拉簧的一侧固定设置在第二永磁体上，所述诱虫灯顶盖的外侧壁上开设有限位槽，限位杆插入到限位槽时能够对诱虫灯顶盖进行限位固定，使得诱虫灯更加稳定。

7、在一种优选的实施方式中，所述蓄电池与诱虫灯和第一电磁组件、第二电磁组件均电性连接，所述安装腔内部设置有控制按钮。

8、与现有技术相比，本实用新型所达到的有益效果是：

9、1、本实用新型通过设置有拉绳、导向轮、锥形安装槽、收卷轮等结构，利用收卷轮的转动能够通过拉绳将诱虫灯拉至安装槽处，拆卸时也不需要借助其它辅助工具或工作人员登高安装，不仅操作简单，省时省力，而且安全性更高，方便使用；

10、2、本实用新型通过设置有永磁体、第二电磁组件、限位杆、限位槽、拉簧等结构，当诱虫灯顶盖位于安装槽处时，永磁体能够对诱虫灯顶盖进行吸附定位，然后利用限位杆和限位槽对诱虫灯顶盖进行固定，使得诱虫灯更加稳定。

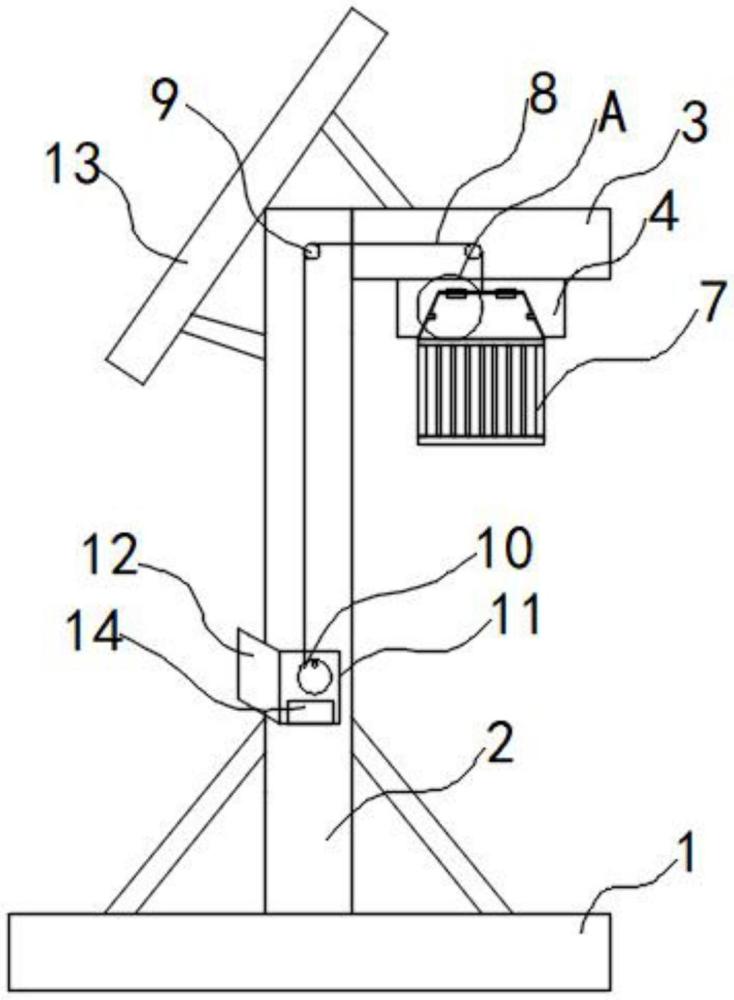

1.一种便于固定的诱虫灯，包括底座(1)，所述底座(1)的上端固定设置有支撑柱(2)，所述支撑柱(2)的上端一侧固定设置有支撑板(3)，所述支撑板(3)的底端固定设置有安装板(4)，其特征在于：所述安装板(4)的底端开设有安装槽(5)，所述安装槽(5)处设置有诱虫灯顶盖(6)，所述诱虫灯顶盖(6)下方固定安装有诱虫灯(7)，所述诱虫灯顶盖(6)的上端固定设置有拉绳(8)，所述拉绳(8)的一端通过导向轮(9)连接有收卷轮(10)，所述收卷轮(10)设置于支撑柱(2)侧壁开设的安装腔(11)中，所述安装腔(11)的外侧设置有密封盖板(12)。

2.根据权利要求1所述的一种便于固定的诱虫灯，其特征在于：所述支撑柱(2)顶端固定设置有太阳能电池板(13)，所述太阳能电池板(13)通过能源转换装置与安装腔(11)内部的蓄电池(14)电性连接。

3.根据权利要求2所述的一种便于固定的诱虫灯，其特征在于：所述安装槽(5)和诱虫灯顶盖(6)均为锥形设置，且所述诱虫灯顶盖(6)与安装槽(5)相匹配，所述诱虫灯顶盖(6)的顶端两侧均嵌入设置有第一电磁组件(15)，所述安装槽(5)内侧壁两端嵌入设置有第一永磁体(16)。

4.根据权利要求1所述的一种便于固定的诱虫灯，其特征在于：所述拉绳(8)穿过支撑板(3)和支撑柱(2)设置，所述导向轮(9)安装于支撑板(3)和支撑柱(2)内部，所述收卷轮(10)的外侧固定设置有手转轮，且所述收卷轮(10)的中间位置设置有锁紧螺栓。

5.根据权利要求3所述的一种便于固定的诱虫灯，其特征在于：所述安装板(4)的内部固定安装有两组第二电磁组件(17)，所述第二电磁组件(17)的一侧滑动设置有第二永磁体(18)，所述第二永磁体(18)的一侧固定设置有限位杆(19)，且所述限位杆(19)的外侧设置有拉簧(20)，所述拉簧(20)的一侧固定设置在第二永磁体(18)上，所述诱虫灯顶盖(6)的外侧壁上开设有限位槽(21)。

6.根据权利要求5所述的一种便于固定的诱虫灯，其特征在于：所述蓄电池(14)与诱虫灯(7)和第一电磁组件(15)、第二电磁组件(17)均电性连接，所述安装腔(11)内部设置有控制按钮。
