一种便于调节的西红柿种植攀附架的制作方法

本技术涉及农业种植架，尤其涉及一种便于调节的西红柿种植攀附架。

背景技术：

1、西红柿，属茄科草本植物，喜温喜光，浆果扁球状或近球状，肉质多汁液。在种植西红柿时需要安装攀附架使得西红柿的藤蔓可以进行攀爬，随着西红柿的成长，需要调节攀附架的高度，以满足西红柿藤蔓的攀爬要求。但是，目前现有的西红柿攀附架往往都是将多节连接件进行手动组装来调节攀附架的高度，结构复杂，也不方便调节；同时，西红柿喜欢充足的阳光，延长西红柿的光照时间，有利于西红柿的成长。然而，现有的西红柿种植攀附架缺乏补光机构，培育过程中，对西红柿进行补光时还需要额外外设补光灯，不方便农户的使用。

技术实现思路

1、鉴于此，本实用新型的目的在于提供一种便于调节的西红柿种植攀附架，通过设置驱动机构，便于西红柿种植攀附架的高度调节，满足西红柿藤蔓的攀爬要求；同时将补光机构与攀附架一体化，结构简单，方便农户的使用。

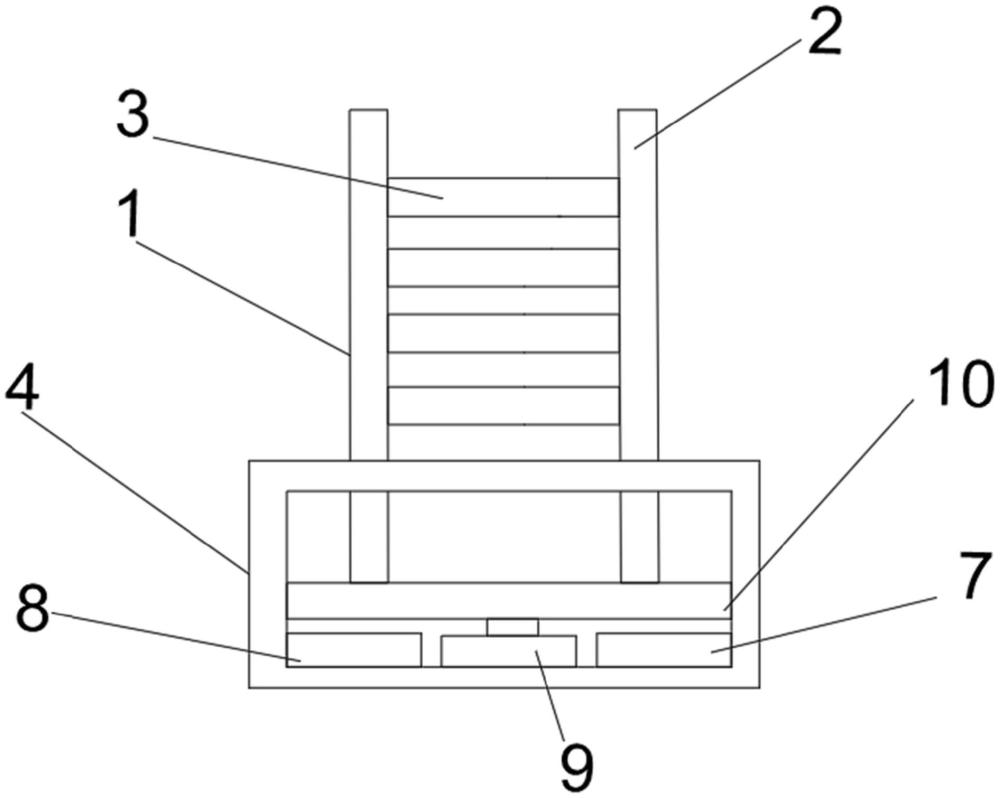

2、为实现上述实用新型目的，本实用新型提供一种便于调节的西红柿种植攀附架，所述攀附架包括第一伸缩杆、第二伸缩杆、多个横梁、安装底座，所述第一伸缩杆和第二伸缩杆由多个横梁连接，所述多个横梁从上往下均匀排列，所述安装底座内部设有驱动机构，所述安装底座顶部一侧开有两个小孔，所述第一伸缩杆、第二伸缩杆分别穿过小孔与驱动机构连接，所述攀附架还包括有补光机构，所述补光机构包括可调节灯座、支撑杆、补光灯，支撑杆一端与安装底座固定连接，支撑杆另一端与可调节灯座连接，所述补光灯安装在可调节灯座上，所述安装底座内部还设有单片机和蓄电池，所述驱动机构和单片机电连接，所述补光灯与所述单片机电连接，所述单片机、补光灯、驱动机构分别与蓄电池电连接。

3、需要说的的是，所述驱动机构包括推杆电机、活塞板，所述活塞板两端与安装底座内壁滑动相连，活塞板一侧与所述推杆电机的推杆固定相连，所述活塞板的另一侧与第一伸缩杆、第二伸缩杆固定相连。

4、需要说明的是，所述可调节灯座包括面板、连接部、旋杆、固定片、轴承、轴，所述旋杆由固定片固定于面板背面，连接部与旋杆固定连接，所述连接部通过轴承、轴与支撑杆连接。

5、优选的，所述安装底座顶部还设有第一按钮、第二按钮，所述第一按钮、第二按钮分别与单片机信号连接。

6、优选的，所述安装底座外侧壁安装有太阳能光伏板，所述太阳能光伏板和所述蓄电池电连接。

7、需要说明的是，所述横梁外壁上均设置有防滑纹。

8、与现有技术相比，本实用新型的有益效果是：

9、1、通过设置驱动机构，便于西红柿种植攀附架的高度调节，满足西红柿藤蔓的攀爬要求；

10、2、将补光机构与攀附架一体化，结构简单，方便农户的使用；

11、3、在安装底座上设置有太阳能光伏板，采集太阳能对蓄电池充电，节能减排。

1.一种便于调节的西红柿种植攀附架，其特征在于，所述攀附架包括第一伸缩杆、第二伸缩杆、多个横梁、安装底座，所述第一伸缩杆和第二伸缩杆由多个横梁连接，所述多个横梁从上往下均匀排列，所述安装底座内部设有驱动机构，所述安装底座顶部一侧开有两个小孔，所述第一伸缩杆、第二伸缩杆分别穿过小孔与驱动机构连接，所述攀附架还包括有补光机构，所述补光机构包括可调节灯座、支撑杆、补光灯，支撑杆一端与安装底座固定连接，支撑杆另一端与可调节灯座连接，所述补光灯安装在可调节灯座上，所述安装底座内部还设有单片机和蓄电池，所述驱动机构和单片机电连接，所述补光灯与所述单片机电连接，所述单片机、补光灯、驱动机构分别与蓄电池电连接。

2.根据权利要求1所述的一种便于调节的西红柿种植攀附架，其特征在于，所述驱动机构包括推杆电机、活塞板，所述活塞板两端与安装底座内壁滑动相连，活塞板一侧与所述推杆电机的推杆固定相连，所述活塞板的另一侧与第一伸缩杆、第二伸缩杆固定相连。

3.根据权利要求1所述的一种便于调节的西红柿种植攀附架，其特征在于，所述可调节灯座包括面板、连接部、旋杆、固定片、轴承、轴，所述旋杆由固定片固定于面板背面，连接部与旋杆固定连接，所述连接部通过轴承、轴与支撑杆连接。

4.根据权利要求1所述的一种便于调节的西红柿种植攀附架，其特征在于，所述安装底座顶部还设有第一按钮、第二按钮，所述第一按钮、第二按钮分别与单片机信号连接。

5.根据权利要求1所述的一种便于调节的西红柿种植攀附架，其特征在于，所述安装底座外侧壁安装有太阳能光伏板，所述太阳能光伏板和所述蓄电池电连接。

6.根据权利要求1所述的一种便于调节的西红柿种植攀附架，其特征在于，所述横梁外壁上均设置有防滑纹。
