秸秆分料机的制作方法

本技术涉及分料机，具体为秸秆分料机。

背景技术：

1、秸秆分料机是一种用于处理农作物秸秆的设备，它可以将秸秆进行分解、切碎和分类，使其更容易处理和利用。现有的一种秸秆进料分料机(公告号：cn216722190u)在使用中至少暴露出以下缺陷：

2、由于该装置在使用时，需要通过启动减速器、分料驱动电机和输送驱动电机完成对秸秆的切碎和传送作业，使用了较多的耗能设备，提高了装置的使用成本。

技术实现思路

1、本实用新型的主要目的在于提供秸秆分料机，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、秸秆分料机，包括安装架，所述安装架的顶部固定连接有下料斗，所述安装架、下料斗的内部相连通，所述下料斗的两端设置有分料组件，所述分料组件包括若干转轴，所述转轴和下料斗内部的两端转动连接，所述转轴的外壁固定连接有若干分料刀，所述转轴的第一端贯穿安装架且固定连接有链轮，所述链轮之间啮合有链条，所述下料斗第二端的底部固定连接有自锁电机，所述自锁电机的输出端贯穿安装架且和转轴相固定，所述安装架内部的底部设置有传送组件。

4、优选的，所述传送组件包括一对传送轴，所述传送轴和安装架内部的底部两端转动连接，所述传送轴之间传动连接有传送带。

5、优选的，所述传送轴的第一侧贯穿安装架且固定连接有第一锥齿轮，所述第一锥齿轮的第一侧啮合有第二锥齿轮。

6、优选的，所述第二锥齿轮中心的两端贯穿且固定连接有转杆，所述转杆的第二端转动连接有安装块，所述安装块的第二侧和安装架相固定。

7、优选的，所述转杆的第一端固定连接有第一带轮，所述链轮的第一端固定连接有第二带轮，所述第一带轮、第二带轮之间传动连接有传动带。

8、与现有技术相比，本实用新型具有如下有益效果：

9、本实用新型通过启动自锁电机带动转轴、分料刀转动，同步的，转轴带动链轮转动，链轮借助链条带动其他转轴、分料刀同步转动完成对秸秆的分料作业，同步的，链轮带动第二带轮转动，第二带轮借助传动带带动第一带轮、转杆、第二锥齿轮、第一锥齿轮、传送轴、传送带转动的同时，实现对秸秆的传送回收，耗能设备较少，降低了装置的使用成本。

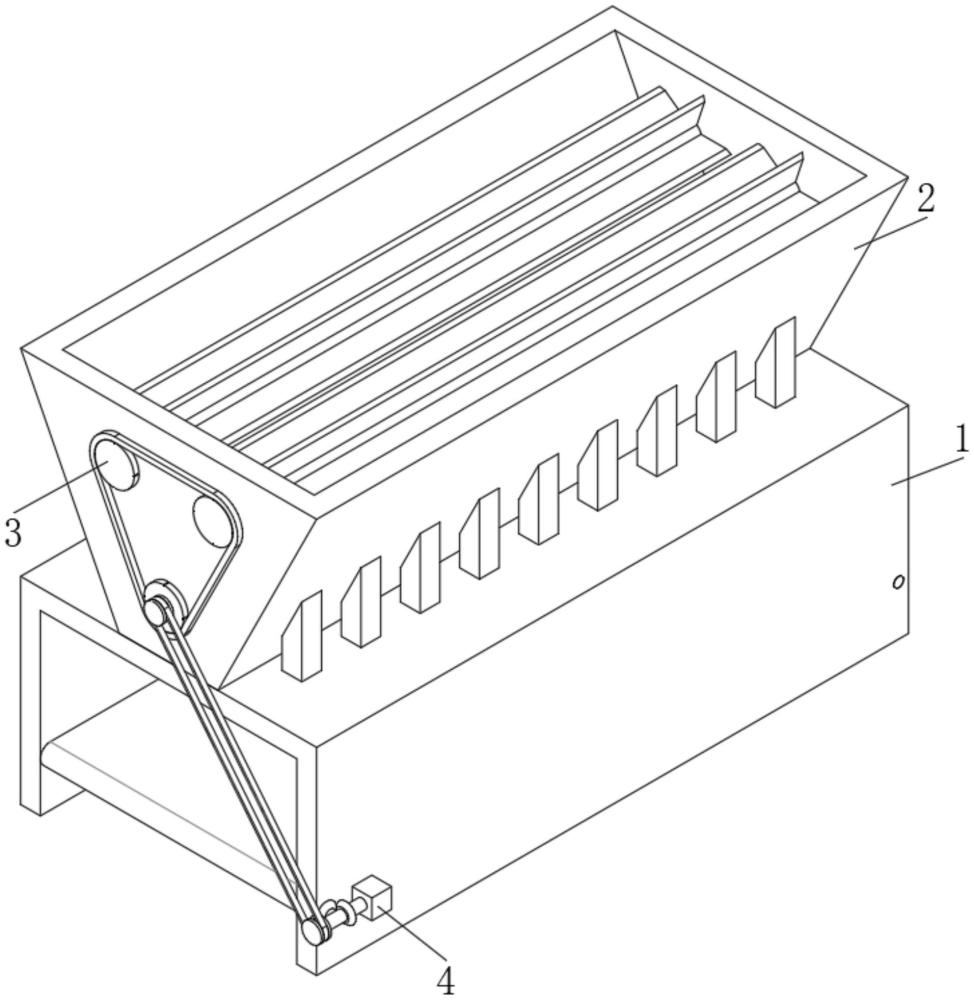

1.秸秆分料机，包括安装架(1)，其特征在于：所述安装架(1)的顶部固定连接有下料斗(2)，所述安装架(1)、下料斗(2)的内部相连通，所述下料斗(2)的两端设置有分料组件(3)，所述分料组件(3)包括若干转轴(302)，所述转轴(302)和下料斗(2)内部的两端转动连接，所述转轴(302)的外壁固定连接有若干分料刀(303)，所述转轴(302)的第一端贯穿安装架(1)且固定连接有链轮(304)，所述链轮(304)之间啮合有链条(305)，所述下料斗(2)第二端的底部固定连接有自锁电机(301)，所述自锁电机(301)的输出端贯穿安装架(1)且和转轴(302)相固定，所述安装架(1)内部的底部设置有传送组件(4)。

2.根据权利要求1所述的秸秆分料机，其特征在于：所述传送组件(4)包括一对传送轴(401)，所述传送轴(401)和安装架(1)内部的底部两端转动连接，所述传送轴(401)之间传动连接有传送带(402)。

3.根据权利要求2所述的秸秆分料机，其特征在于：所述传送轴(401)的第一侧贯穿安装架(1)且固定连接有第一锥齿轮(403)，所述第一锥齿轮(403)的第一侧啮合有第二锥齿轮(404)。

4.根据权利要求3所述的秸秆分料机，其特征在于：所述第二锥齿轮(404)中心的两端贯穿且固定连接有转杆(405)，所述转杆(405)的第二端转动连接有安装块(406)，所述安装块(406)的第二侧和安装架(1)相固定。

5.根据权利要求4所述的秸秆分料机，其特征在于：所述转杆(405)的第一端固定连接有第一带轮(407)，所述链轮(304)的第一端固定连接有第二带轮(408)，所述第一带轮(407)、第二带轮(408)之间传动连接有传动带(409)。
