一种伞骨转动装置的制造方法
【专利摘要】本实用新型涉及一种遮阳伞伞骨转动装置，包括伞盘（10）和伞骨（20），所述伞盘（10）的外周上设有按其中心对称布置的销轴（30）；所述伞骨（20）的一端可拆卸地安装在销轴（30）上，并可围绕销轴（30）转动。所述销轴（30）穿过伞骨（20）端部的第一通孔（21）与伞盘（10）组成一种转动连接形式；伞骨（20）沿销轴（30）轴向的自由度限制方式可以按需选择配用。本实用新型具有结构简单、安装和拆卸方便、连接牢固、使用寿命长等优点,可以用于遮阳伞上伞盘处,也可以用作下伞盘转动装置。
【专利说明】
一种伞骨转动装置
技术领域
[0001]本实用新型涉及遮阳伞技术领域，具体涉及一种伞骨转动装置。
【背景技术】
[0002]伞骨与伞盘之间的转动一般采用在伞盘上开设伞骨的插槽，同时横向还具有通槽，利用钢丝或者铁丝穿过伞骨的固定孔，将伞骨插在插槽中，钢丝或者铁丝则设置在通槽中，将钢丝或者铁丝的两端连接在一起，才能将伞骨固定。这种伞骨转动安装方式将伞骨组装后，结构组件较多，不仅不容易将伞骨拆卸，而且因为钢丝或者铁丝较细、强度较差，容易损坏，造成资源的浪费。因此，本技术领域的技术人员一直致力于开发一种结构简单、安装和拆卸方便、连接可靠的伞骨转动装置。
【实用新型内容】
[0003]针对上述现有技术的缺点或不足，本实用新型要解决的技术问题是提供一种结构简单、安装和拆卸方便、连接可靠的伞骨转动装置。
[0004]为解决上述技术问题，本实用新型具有如下构成:
[0005]—种伞骨转动装置，包括伞盘和伞骨，所述伞盘外周上设有按其中心对称布置的销轴;所述伞骨的一端可拆卸地安装在销轴上，并可围绕销轴转动。
[0006]所述伞骨的端部设有供销轴穿过的第一通孔，伞盘的外周上设有与销轴相匹配的孔。
[0007]所述销轴的数量至少为3。
[0008]所述伞盘固定安装在伞杆的顶端，所述伞骨为长伞骨。
[0009]所述伞盘为伞杆的顶端部，所述伞骨为长伞骨。
[0010]所述伞盘的中间部位设有供伞杆穿过的第二通孔，所述伞骨为短伞骨。
[0011 ]所述伞盘的横截面形状为圆形，或者多边形。
[0012]所述伞盘的外周上设有台阶。
[0013]与现有技术相比，本实用新型伞骨转动中的伞骨可拆卸地安装在伞盘的外周垂直面上、并可在伞盘外周垂直面内转动，具有结构简单、安装和拆卸方便、连接牢固、使用寿命长等优点。
【附图说明】
[0014]图1:本实用新型伞骨转动装置第一种实施例的结构示意图。

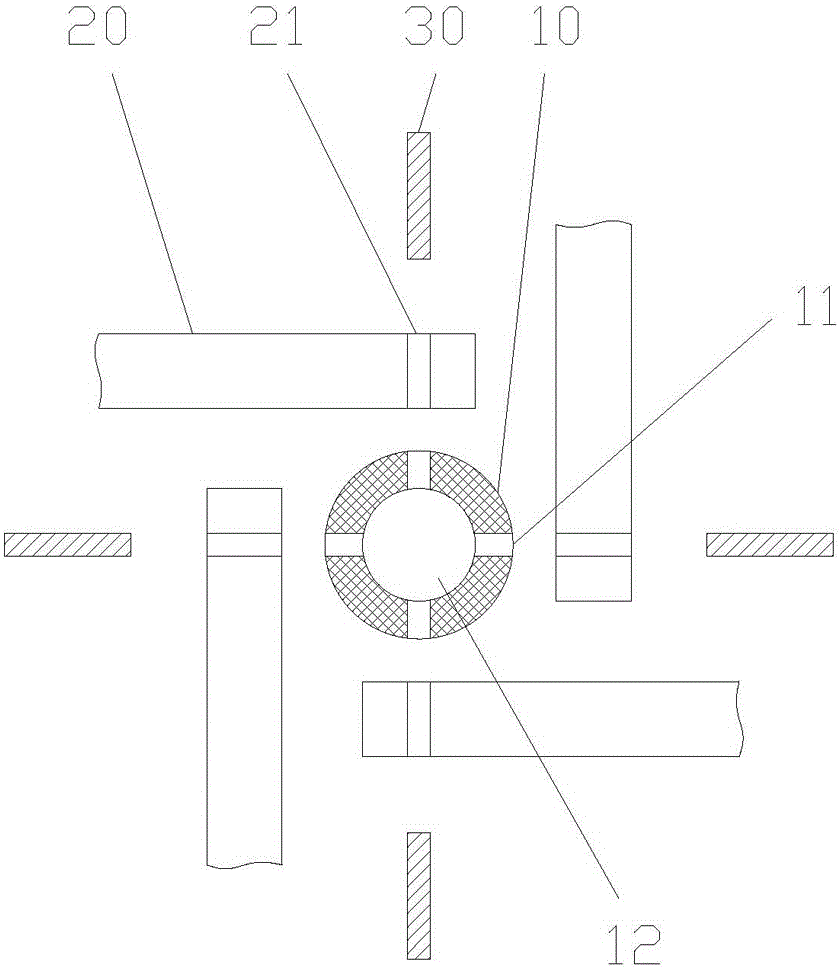

[0015]图2:本实用新型伞骨转动装置第一种实施例的分解安装示意图。
[0016]图3:本实用新型伞骨转动装置第二种实施例的分解安装示意图。
[0017]图4:本实用新型伞骨转动装置第三种实施例的分解安装示意图。
【具体实施方式】
[0018]以下将结合附图对本实用新型的构思、具体结构及产生的技术效果作进一步说明，以充分地了解本实用新型的目的、特征和效果。
[0019]如图1至图4所示，一种伞骨转动装置，包括伞盘10、伞骨20，所述伞盘10的外周上设有按其中心对称布置的销轴30;所述伞骨20的一端可拆卸地安装在销轴30上，并可围绕销轴30转动。
[0020]所述伞盘10的横截面形状可以为圆形，所述销轴30沿伞盘10的中心对称布置，见图1、图2。如图3所示，所述伞盘10的横截面形状也可以为三角形以及四边形、六变形、八边形等多边形。在具体实施例中，所述伞盘10的外周上还设有台阶，如图4所示的伞盘10为主体横截面形状为四边形的伞盘，其外周上设有台阶13，所述销轴30垂直于伞盘10外周边线布置;在不影响伞骨转动的基础上，设置的台阶能够在一定程度上提高了伞盘的整体强度。
[0021]所述伞骨20的端部设有供该销轴穿过的第一通孔21，伞盘10的外周上设有与该销轴相匹配的孔11。安装时，先将销轴穿过伞骨10端部第一通孔21，再进入孔11内与伞盘10固定连接。
[0022]所述销轴30在伞盘10外周上呈均匀布置。所述销轴30至少为3根;通常采用4根，或者6根，或者8根，甚至更多，对称均匀布置，受力均匀，更加简便，安全可靠。
[0023]本实用新型的伞骨转动装置用于上伞盘时，所述伞盘30固定安装在伞杆的顶端；所述伞骨20为长伞骨。具体实施例中，也可以将伞杆的顶端部直接作为伞盘30使用。
[0024]本实用新型的伞骨转动装置用于下伞盘时，所述伞盘10的中间部位设有供伞杆穿过的第二通孔12;所述伞骨20为短伞骨。
[0025]根据本实施例的阐述，显示和描述了本实用新型的基本结构、主要特征和优点，本行业的技术人员应了解，本实用新型不受上述实施例的限制，上述实施例和说明书中所描述的只是本实用新型的原理，在本实用新型实质和范围的前提下，本实用新型还会有多种变形，这种变形的等同物都属于本实用新型的保护范围。
【主权项】
1.一种伞骨转动装置，包括伞盘(10)和伞骨(20)，其特征在于: 所述伞盘(10)外周上设有按其中心对称布置的销轴(30); 所述伞骨(20)的一端可拆卸地安装在销轴(30)上，并可围绕销轴(30)转动。2.根据权利要求1所述的伞骨转动装置，其特征在于:所述伞骨(20)的端部设有供销轴(30)穿过的第一通孔(21)，伞盘(10)的外周上设有与销轴(30)相匹配的孔(11)。3.根据权利要求1所述的伞骨转动装置，其特征在于:所述销轴(30)的数量至少为3。4.根据权利要求1至3中任一项所述的伞骨转动装置，其特征在于:所述伞盘(10)固定安装在伞杆的顶端，所述伞骨(20)为长伞骨。5.根据权利要求1至3中任一项所述的伞骨转动装置，其特征在于:所述伞盘(10)为伞杆的顶端部，所述伞骨(20)为长伞骨。6.根据权利要求1至3中任一项所述的伞骨转动装置，其特征在于:所述伞盘(10)的中间部位设有供伞杆穿过的第二通孔(12)，所述伞骨(20)为短伞骨。7.根据权利要求1至3中任一项所述的伞骨转动装置，其特征在于:所述伞盘(10)的横截面形状为圆形，或者多边形。8.根据权利要求7所述的伞骨转动装置，其特征在于:所述伞盘(10)的外周上设有台阶(13)。
