一种服装设计用组合尺的制作方法

本发明涉及组合尺技术领域，具体为一种服装设计用组合尺。

背景技术：

服装设计属于工艺美术范畴，是实用性和艺术性相结合的一种艺术形式，设计意指计划、构思、设立方案，也含有意象、作图、造型之意，而服装设计的定义就是解决人们穿着生活体系中诸问题的富有创造性的计划及创作行为，服装设计绘制方案时需要用到多种形式的工具尺，由于工具尺的种类较多，不便于同一管理和收纳，使用也较为不便，部分组合工具尺只是简单将多种工具尺连接在一起，只能起到测量作用，功能较为单一。

技术实现要素：

本发明的目的在于提供一种服装设计用组合尺，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种服装设计用组合尺，包括组合尺主体、刻度尺、卷尺、量角器和蛇尺，所述组合尺主体一端的中间位置处安装有旋转扭，且旋转扭的表面设置螺纹，所述组合尺主体一侧靠近旋转扭的一端安装有蓄电池，且组合尺主体靠近蓄电池一侧的另一端设置有蛇尺槽，所述蛇尺槽盖的外侧设置有蛇尺槽，且蛇尺槽的内部放置有蛇尺，所述组合尺主体内部远离蛇尺槽的一侧设置有安装槽，且安装槽内部靠近旋转扭的一端安装有转轴，所述转轴上铰接有安装杆，所述安装杆远离转轴的一端设置有笔槽，且笔槽的内部设置有铅笔，所述组合尺主体上方的中间位置处安装有照明灯，所述组合尺主体靠近蛇尺槽盖一侧的顶部设置有刻度尺，且组合尺主体靠近安装槽一侧的底部设置有量角器，所述组合尺主体上方远离旋转扭的一端安装有卷尺，所述蓄电池通过导线与照明灯电连接。

优选的，所述组合尺主体上方靠近旋转扭的一端安装有把手，且把手中间位置处设置有螺纹。

优选的，所述组合尺主体远离旋转扭一端的中间位置处安装有锥形轴。

优选的，所述照明灯的两侧皆设置有灯罩。

优选的，所述笔槽的外侧安装有锁紧栓。

与现有技术相比，本发明的有益效果是：该服装设计用组合尺采用组合式设计，将量角器、刻度尺、卷尺和蛇尺集中在一起，可以满足不同需求的测量，且可以通过不同的工具尺绘制不同要求的线段，使用更加的方便，且便于对多种工具尺进行统一的管理和收纳，且该服装设计用组合尺不仅可以进行长度和角度的测量，且组合尺通过转轴铰接有安装杆，可以通过安装杆上的安装槽，可以将铅笔夹设在安装槽内部，通过锁紧槽将铅笔夹紧，从而赋予了该组合尺圆规的功能特征，使得组合尺的功能性更强，且组合尺主体上方的中间位置处设置有照明灯，且灯光的两侧皆设置有灯罩，使得灯光可以射向两侧的刻度尺和量角器，可以在使用的时候补充光线，使得测量的时候更加的方便。

附图说明

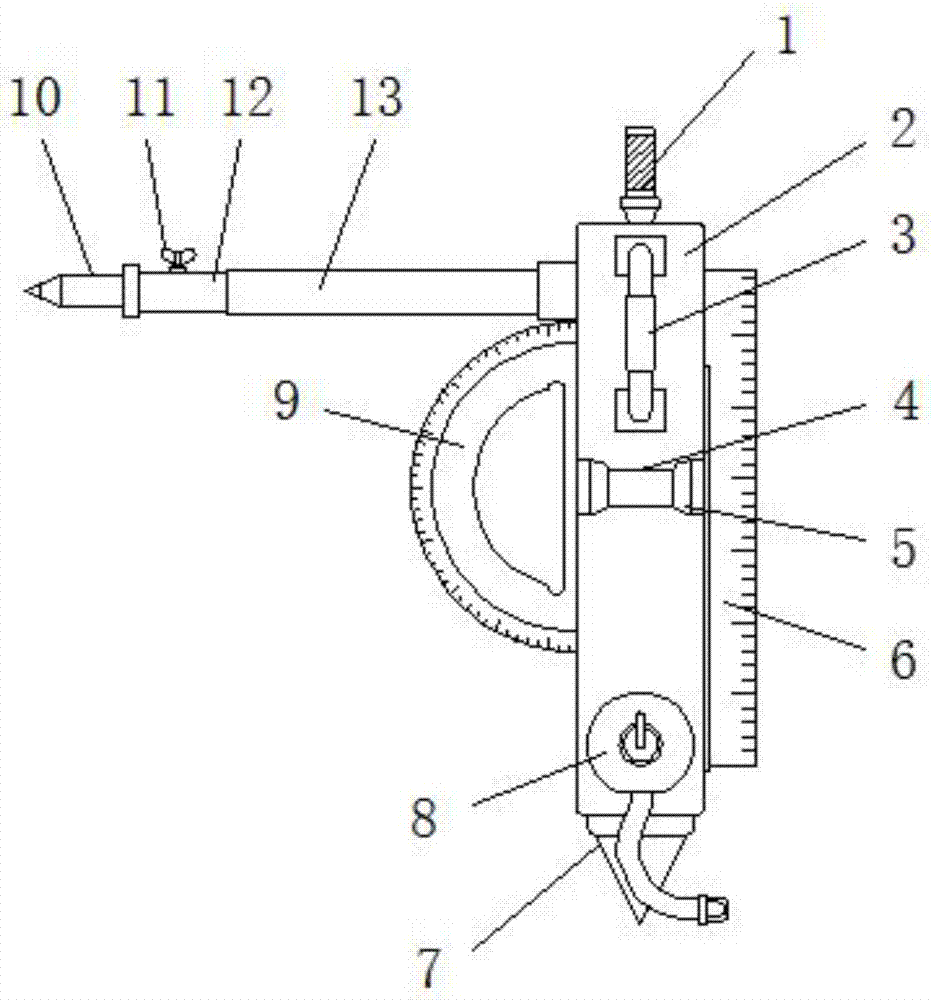

图1为本发明的俯视图；

图2为本发明的内部结构图；

图3为本发明的侧剖图。

图中：1-旋转扭；2-组合尺主体；3-把手；4-照明灯；5-灯罩；6-刻度尺；7-锥形轴；8-卷尺；9-量角器；10-铅笔；11-锁紧栓；12-笔槽；13-安装杆；14-蛇尺；15-蛇尺槽盖；16-蛇尺槽；17-转轴；18-蓄电池；19-安装槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供的一种实施例：一种服装设计用组合尺，包括组合尺主体2、刻度尺6、卷尺8、量角器9和蛇尺14，组合尺主体2一端的中间位置处安装有旋转扭1，且旋转扭1的表面设置螺纹，组合尺主体2上方靠近旋转扭1的一端安装有把手3，且把手3中间位置处设置有螺纹，便于手持组合尺主体1，组合尺主体2远离旋转扭1一端的中间位置处安装有锥形轴7，可以支撑组合尺主体1进行旋转，组合尺主体2一侧靠近旋转扭1的一端安装有蓄电池18，且组合尺主体2靠近蓄电池18一侧的另一端设置有蛇尺槽16，蛇尺槽盖15的外侧设置有蛇尺槽16，且蛇尺槽16的内部放置有蛇尺14，组合尺主体2内部远离蛇尺槽16的一侧设置有安装槽19，且安装槽19内部靠近旋转扭1的一端安装有转轴17，转轴17上铰接有安装杆13，安装杆13远离转轴17的一端设置有笔槽12，笔槽12的外侧安装有锁紧栓11，将铅笔10锁紧在笔槽12的内部，且笔槽12的内部设置有铅笔10，组合尺主体2上方的中间位置处安装有照明灯4，照明灯4的两侧皆设置有灯罩5，限制光线的照射方向，组合尺主体2靠近蛇尺槽盖15一侧的顶部设置有刻度尺6，且组合尺主体2靠近安装槽19一侧的底部设置有量角器9，组合尺主体2上方远离旋转扭1的一端安装有卷尺8，蓄电池18通过导线与照明灯4电连接。

工作原理：首先，使用前对蓄电池18进行充电，使用时蓄电池18对装置进行供电，根据需要选择使用刻度尺6、卷尺8、蛇尺14和量角器19进行测量，且可以通过不同的工具尺绘制不同要求的线段，当光线不足时，可以通过照明灯4对刻度尺6和量角器9进行照明，补充光线，当需要绘制圆形图案时，可以将安装杆13旋转出来，然后将铅笔10夹设在笔槽12中，通过锁紧栓11将铅笔10锁紧，将锥形轴7支撑指定位置处，然后通过旋转旋转扭1使得铅笔围绕锥形轴7进行转动，绘制圆形图案。
