一种减振降噪的吹风机的制作方法

本申请涉及吹风机，具体涉及一种减振降噪的吹风机。

背景技术：

1、吹风机是家庭必备的个人护理电器，具备干发功能。由于传统吹风机干发效率低、噪音大，所以许多用户开始选择使用高速吹风机。高速吹风机需要搭载高速电机，吹风机高速电机因其自身的动平衡度的差异，在工作过程中会产生高频振动，此振动如果直接作用于吹风机的外壳，不仅会引起外壳振动，还会产生大量噪声，影响用户使用体验。目前市面上的高速吹风机通常在电机外套设一个由柔性材料制成的电机套，电机套在电机与吹风机外壳内壁之间起到缓冲减振的作用，以降低吹风机外壳的振动和噪音的产生；有些厂商还会在电机套外侧设置往外突出的凸起部，通过凸起部支撑吹风机外壳内壁，通过提升电机套的可形变量来提升缓冲减振效果。但上述的现有电机套仅起到在电机与外壳内壁之间的支撑作用，在某一瞬时，当电机因振动而往一个方向偏移时，电机套上仅位于这相同一侧的部分受到挤压而产生缓冲减振的效果，完全依靠这一处的缓冲作用，减振降噪效果一般，且未能充分利用电机套。同时，许多高速吹风机对于电机在吹风机外壳内的固定，主要依靠手柄壳体或风筒壳体对于电机的箍紧，即手柄壳体或风筒壳体作为电机支架使用，当电机外套设有电机套时，则是手柄壳体或风筒壳体隔着电机套对电机进行箍紧固定，电机与手柄壳体或风筒壳体之间不存在其余刚性固定连接，在这种情况下，虽然能够进一步减少电机与吹风机外壳之间的振动传导，但电机的安装牢固程度存在一定的不足，导致电机的可靠性受影响。

技术实现思路

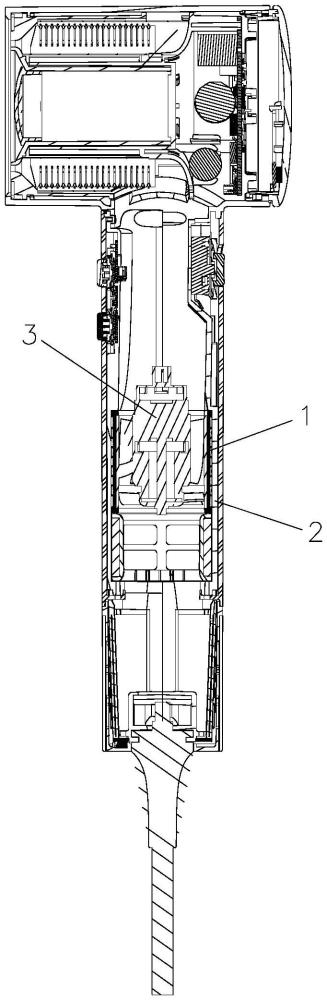

1、本申请针对上述现有技术存在的问题做出改进，即本申请的目的在于提供一种减振降噪的吹风机，包括壳体和设于所述壳体内的电机支架、电机及减振套，所述减振套套设在所述电机外周，所述减振套外周壁设有柔性的吸附部，所述吸附部内设有吸附腔，所述吸附部与所述电机支架内壁抵接吸附，使所述吸附腔内形成密闭空气层。

2、于一实施例中，所述减振套外周壁上设有多列所述吸附部，每列所述吸附部中有多个所述吸附部沿所述减振套的轴向排列。

3、于一实施例中，任意相邻两列所述吸附部交错设置或重叠设置。

4、于一实施例中，位于同一列的任意相邻所述吸附部的间距小于所述吸附部的外径。

5、于一实施例中，所述吸附部的内径自所述减振套外周壁至所述电机支架内壁保持一致。

6、于一实施例中，所述吸附部的内径自所述减振套外周壁至所述电机支架内壁逐渐增大。

7、于一实施例中，所述减振套上端和/或下端的外周壁设有环形的密封环筋，所述密封环筋自所述减振套外周壁至所述电机支架内壁的延伸宽度不小于所述吸附部沿相同方向的延伸长度，所述密封环筋外周壁紧贴所述电机支架内壁。

8、于一实施例中，至少部分所述吸附部与所述密封环筋的距离小于任意相邻所述吸附部的间距。

9、于一实施例中，所述吸附部为波纹型管状结构。

10、于一实施例中，所述吸附腔自所述减振套外周壁至所述电机支架内壁的深度l满足l＝(n+1/2)λ；其中，n为正整数，λ为声波波长。

11、有益效果：

12、1)本申请的减振套、吸附部以及密闭空气层，在电机振动的某一瞬时，能够在电机偏移方向的同侧和背侧均起到弹性支撑和弹性牵拉的作用，使得电机偏移方向的同侧和背侧均存在柔性缓冲，充分利用减振套和吸附部，有效缓减小电机振动以及所产生的的噪声，从而有效提升吹风机的减振降噪效果；

13、在电机启动或停止时能够有效防止电机的周向窜动，从而提高电机的可靠性；减少初始状态下电机支架对减振套和吸附部压缩变形量的占用，进一步提升减振套和吸附部的减振降噪效果，此外对于电机散热、电机安装便捷度方面也有提升作用。

14、2)本申请的一种实施例中减振套外周壁上布设数量较多的吸附部，使得电机外周各处均能够获得减振套、吸附部及密闭空气层提供的较为一致的缓冲减振效果。

15、3)本申请的一种实施例中位于同一列的任意相邻所述吸附部的间距小于所述吸附部的外径，减小相邻吸附部之间薄弱区域对减振套及吸附部的整体减振降噪能力的影响。

16、4)本申请的一种实施例中所述吸附部的内径自所述减振套外周壁至所述电机支架内壁保持一致，吸附部及密闭空气层自身受力较为均衡，吸附部不容易脱离电机支架内壁而失去吸附作用，且支撑力或牵拉力的增大或减小均较为线性，对电机起到的缓冲也更为柔和，提升减振降噪的效果。

1.一种减振降噪的吹风机，包括壳体和设于所述壳体内的电机支架、电机及减振套，所述减振套套设在所述电机外周，其特征在于，所述减振套外周壁设有柔性的吸附部，所述吸附部内设有吸附腔，所述吸附部与所述电机支架内壁抵接吸附，使所述吸附腔内形成密闭空气层。

2.根据权利要求1所述的一种减振降噪的吹风机，其特征在于，所述减振套外周壁上设有多列所述吸附部，每列所述吸附部中有多个所述吸附部沿所述减振套的轴向排列。

3.根据权利要求2所述的一种减振降噪的吹风机，其特征在于，任意相邻两列所述吸附部交错设置或重叠设置。

4.根据权利要求2所述的一种减振降噪的吹风机，其特征在于，位于同一列的任意相邻所述吸附部的间距小于所述吸附部的外径。

5.根据权利要求1所述的一种减振降噪的吹风机，其特征在于，所述吸附部的内径自所述减振套外周壁至所述电机支架内壁保持一致。

6.根据权利要求1所述的一种减振降噪的吹风机，其特征在于，所述吸附部的内径自所述减振套外周壁至所述电机支架内壁逐渐增大。

7.根据权利要求1所述的一种减振降噪的吹风机，其特征在于，所述减振套上端和/或下端的外周壁设有环形的密封环筋，所述密封环筋自所述减振套外周壁至所述电机支架内壁的延伸宽度不小于所述吸附部沿相同方向的延伸长度，所述密封环筋外周壁紧贴所述电机支架内壁。

8.根据权利要求7所述的一种减振降噪的吹风机，其特征在于，至少部分所述吸附部与所述密封环筋的距离小于任意相邻所述吸附部的间距。

9.根据权利要求1所述的一种减振降噪的吹风机，其特征在于，所述吸附部为波纹型管状结构。

10.根据权利要求1所述的一种减振降噪的吹风机，其特征在于，所述吸附腔自所述减振套外周壁至所述电机支架内壁的深度l满足l＝(n+1/2)λ；其中，n为正整数，λ为声波波长。
