一种服装打扣机的制作方法

本技术涉及服装打扣机，具体为一种服装打扣机。

背景技术：

1、打扣机(又称四合扣机、啤机、装钮机)，其结构简单，动作单一，操作方便，价格低廉，主要用于各种金属钮扣﹑装饰扣﹑工字扣﹑气眼的装钉，在服装厂及皮包类加工企业里被广泛使用。

2、专利申请公告号cn217242854u的实用新型专利公开了一种服装加工打扣机，涉及打扣机技术领域。本实用新型包括工作台，工作台的上表面开设有滑槽，滑槽内滑动连接有滑块，工作台的一侧安装有电机，电机的输出端通过联轴器贯穿工作台并安装有螺纹杆，螺纹杆贯穿滑块与滑块螺纹连接，滑块的上端固定连接有移动板。本实用新型通过将需要打扣的布料放在移动板上，将布料的一端放在其中一个压板的下方后拧动丝杆将其压紧后，将布料拉直后将布料的另一端放在另一个压板的下方拧动丝杆用压板压紧，随后启动电机利用螺纹杆带动滑块和移动板在打扣机本体的输出端下方移动对布料进行打扣加工工作。

3、但是，上述专利存在，打扣机不能调节工作台的高度，不能适应不同高度身高的工作人员使用，灵活性差，同时，在放置服装后，在进行拉动时，会存在衣服布料发生褶皱的情况发生，导致打扣机打扣发生偏移，因此亟需设计一种服装打扣机。

技术实现思路

1、本实用新型的目的在于提供一种服装打扣机，以解决上述背景技术中提出的的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种服装打扣机，包括：

3、底板、工作台、支撑架、打扣装置和机头坐板，所述工作台的顶部固定安装有支撑架，所述支撑架的底部安装有打扣装置，所述工作台的顶部固定安装有机头坐板，所述机头坐板位于打扣装置的正下方：

4、所述底板的顶部四周固定安装有液压装置.所述液压装置由液压缸和液压缸组成，所述工作台的顶部两侧开设有凹槽，所述工作台的外侧活动安装有电机，所述电机的数量为两个，两个所述电机的外侧固定安装有螺纹杆，所述螺纹杆通过轴承与凹槽内壁连接，所述电机的外侧安装有工作块，所述工作块的顶部活动安装有螺栓，所述螺栓的顶部固定安装有圆盘，所述螺栓的底部通过轴承安装有活动板，所述工作块的一侧开设有放置槽，所述活动板活动安装于放置槽的内部，所述工作块的底部开设有通槽，所述通槽的内部设有转轴，所述转轴的外侧安装有滚轮，所述支撑架的右侧底部固定安装有电动伸缩杆，所述电动伸缩杆的底部固定安装有喷头装置，且喷头装置的底部设有出气口，所述喷头装置的底部两侧设有刷毛，所述喷头装置的外侧安装有折叠管，所述折叠管的另外一侧安装有蒸汽箱，所述蒸汽箱的内部设有加热组丝。

5、优选的，所述活动板的底部设置有摩擦垫，所述摩擦垫由橡胶材料制成。

6、优选的，所述工作块的两侧开设有通槽，所述通槽的内部活动安装有导向杆，所述导向杆与工作台的凹槽相连接。

7、优选的，所述支撑架的底部设有照明灯。

8、优选的，所述底板的底端皆设置有移动轮，所述移动轮的数量为四个。

9、优选的，所述移动轮上皆配套设置有伸缩式支脚。

10、与现有技术相比，本实用新型的有益效果是：

11、1、通过使用时，通过设置有液压装置、电机、螺纹杆、工作块、螺栓、活动板、放置槽、滚轮、转轴、电动伸缩杆、蒸汽箱、折叠管和喷头装置，通过开启液压装置，使得将工作台调节至与工作人员相匹配的高度，将需要安装纽扣的服装两侧分别放置到两个工作块上的放置槽内，旋转螺栓，使得活动板可以对服装进行挤压固定，开启电机，使得工作块带动服装进行移动至机头坐板上方，开启蒸汽箱内部的加热组丝，同时开启电动伸缩杆，将喷头装置与服装接触，通过喷头装置边喷热气同时螺纹杆带动服装移动，提高了服装的熨平效率，降低了工作人员的劳动强度，从而提高加工的效率和质量。

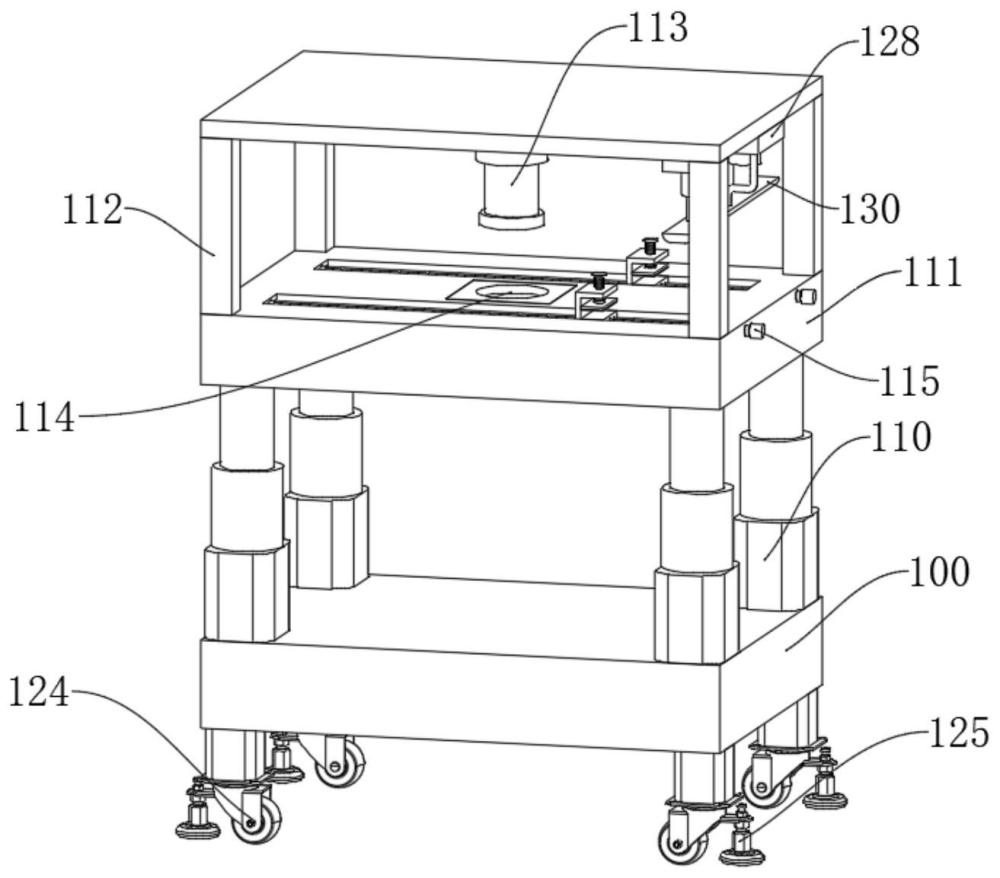

1.一种服装打扣机，包括底板(100)、工作台(111)、支撑架(112)、打扣装置(113)和机头坐板(114)，所述工作台(111)的顶部固定安装有支撑架(112)，所述支撑架(112)的底部安装有打扣装置(113)，所述工作台(111)的顶部固定安装有机头坐板(114)，所述机头坐板(114)位于打扣装置(113)的正下方，其特征在于：

2.根据权利要求1所述的一种服装打扣机，其特征在于：所述活动板(119)的底部设置有摩擦垫，所述摩擦垫由橡胶材料制成。

3.根据权利要求1所述的一种服装打扣机，其特征在于：所述工作块(117)的两侧开设有通槽，所述通槽的内部活动安装有导向杆(123)，所述导向杆(123)与工作台(111)的凹槽相连接。

4.根据权利要求1所述的一种服装打扣机，其特征在于：所述支撑架(112)的底部设有照明灯(126)。

5.根据权利要求1所述的一种服装打扣机，其特征在于：所述底板(100)的底端皆设置有移动轮(125)，所述移动轮(125)的数量为四个。

6.根据权利要求5所述的一种服装打扣机，其特征在于：所述移动轮(125)上皆配套设置有伸缩式支脚(124)。
