一种可具备升降功能的箱包轮的制作方法

本技术涉及箱包轮，尤其涉及一种可具备升降功能的箱包轮。

背景技术：

1、箱包轮是指行李箱、旅行箱等的底部装配的轮子，使行李箱更加便于携带。

2、公开号cn218948838u公开了一种箱包轮子，包括万向轮，所述万向轮的顶部固定连接有板体，所述板体的上方设有横板，所述横板的一侧内壁螺纹连接有螺栓，所述板体的一侧设有缓冲结构。通过万向轮、螺栓、横板、板体、筒体、杆体、圆板和缓冲结构的配合，使得该装置在使用时，可以通过万向轮受力上下移动时，万向轮带动板体上下移动，板体带动竖杆和筒体上下移动，竖杆对弹簧进行压缩和拉伸，同时筒体在圆板的外壁上下移动，进而筒体挤压内部油液在圆板的一侧开口内流动，进而起到阻尼作用，进而使万向轮上具有缓冲功能，便于在颠簸路面移动时起到缓冲作用，对物品进行一定的保护。虽然该种箱包轮起到了缓冲的效果，但是在轮子的升降方面有所欠缺，由于该种箱包轮无法进行升降，在携带箱包乘坐地铁或需要在坡面上停留时，箱包会受惯性或重力作用，出现放置不稳而滑走的情况，这将需要使用者一直用手紧紧地握住箱包的把手，给使用者带来不便。

技术实现思路

1、本实用新型的目的是为了解决上述背景技术中提出的技术问题。

2、本实用新型采用了如下技术方案：一种可具备升降功能的箱包轮，包括箱包本体，所述箱包本体的表面开设有滑槽，所述滑槽的内部滑动连接有滑块，所述箱包内部滑动连接有滑杆，所述滑杆的表面固定安装有顶板，所述箱包本体的内部滑动连接有柱体，所述柱体的内部滑动连接有卡块，所述柱体的表面转动连接有固定架，所述固定架的表面转动连接有滚轮，所述箱包本体的底面固定安装有软垫。

3、较佳的，所述固定架的表面开设有螺纹孔，所述螺纹孔的内部转动连接有插条，所述插条的表面转动连接有球体。此处，螺纹孔与插条的设计起到了将滚轮固定在固定架上的效果。

4、较佳的，所述滑杆的表面套设有弹簧a，所述弹簧a的一端连接在顶板的表面，另一端连接在箱包本体的内表面。此处，弹簧a的设计起到了将顶板向下顶出，从而起到使滚轮升起的作用。

5、较佳的，所述柱体的内部设置有弹簧b，所述弹簧b的一端连接在卡块的表面，另一端连接在柱体的内表面。此处，弹簧b的设计起到了将卡块顶动，从而使卡块卡进滑槽中使柱体固定在箱包本体中。

6、较佳的，所述卡块与滑槽之间滑动连接，所述软垫的材质为天然橡胶。此处，卡块与卡槽的设计起到了调节卡块滑动的效果，从而便于调节柱体上下滑动的效果，软垫的天然橡胶材质的设计在起到增大箱包底部与底面的摩擦力的同时，也可起到缓冲的作用，避免箱包重量较重时使箱包底部受损的情况。

7、较佳的，所述球体的数量为五组，五组球体均匀的分布在插条的表面。此处，球体的多组式设计起到了在固定好滚轮后，在滚轮滚动时减少滚轮与插条之间的磨损情况。

8、较佳的，所述插条与螺纹孔之间通过螺纹连接。此处，螺纹式的连接方式在起到固定稳固的同时也起到了拆卸方便的效果。

9、与现有技术相比，本实用新型的优点和积极效果在于：

10、1、本实用新型中，通过设置卡块、弹簧b、滑槽、滑槽的设计起到了将柱体固定在箱包本体中的效果，从而起到了固定滚轮的效果，而弹簧a、滑杆、顶板、柱体、滚轮和固定架的设计起到了调节滚轮升降的效果，从而起到了将滚轮缩进箱包本体中，避免了在携带箱包本体乘坐地铁或在坡面停留时箱包本体受惯性或重力作用而滑走的情况，且结构简单，实用性强。

11、2、本实用新型中，通过设置球体起到了在滚轮滚动时减少滚轮与插条之间的摩擦受损的情况，而插条、螺纹孔的设计则起到将滚轮固定在固定架上的同时也便于对滚轮进行拆卸，从而起到了便于更换滚轮的效果，避免了因箱包长时间的使用导致滚轮磨损严重而无法使用的情况。

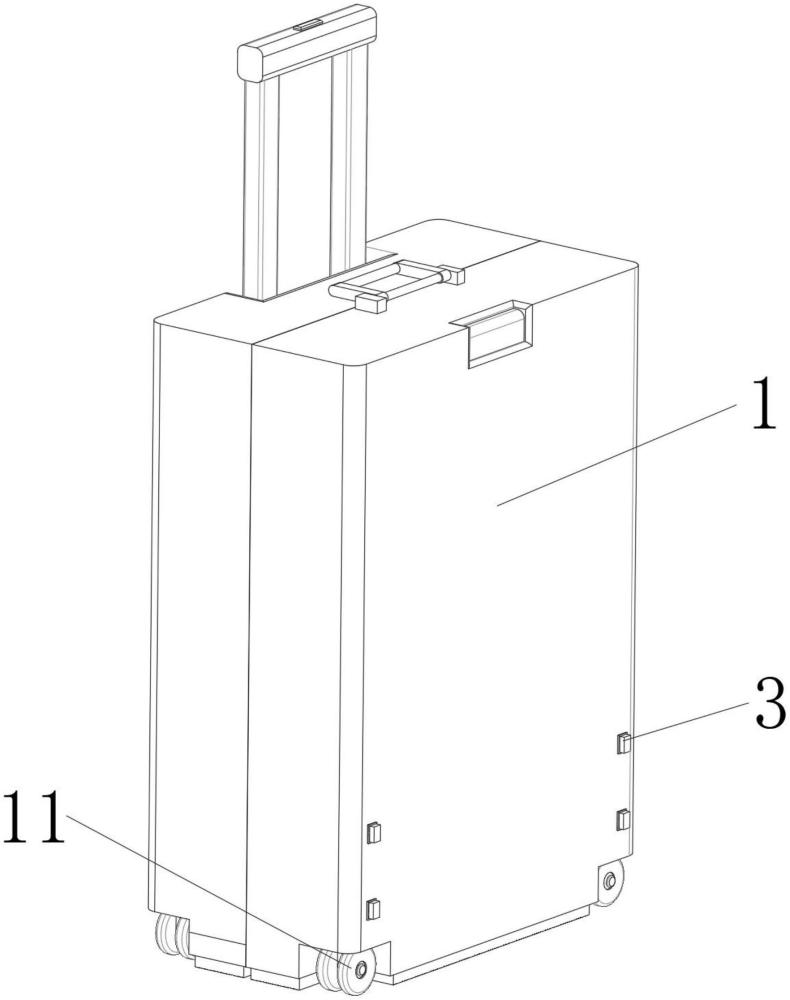

1.一种可具备升降功能的箱包轮，包括箱包本体(1)，其特征在于：所述箱包本体(1)的表面开设有滑槽(2)，所述滑槽(2)的内部滑动连接有滑块(3)，所述箱包内部滑动连接有滑杆(4)，所述滑杆(4)的表面固定安装有顶板(6)，所述箱包本体(1)的内部滑动连接有柱体(7)，所述柱体(7)的内部滑动连接有卡块(9)，所述柱体(7)的表面转动连接有固定架(10)，所述固定架(10)的表面转动连接有滚轮(11)，所述箱包本体(1)的底面固定安装有软垫(15)。

2.根据权利要求1所述的可具备升降功能的箱包轮，其特征在于：所述固定架(10)的表面开设有螺纹孔(14)，所述螺纹孔(14)的内部转动连接有插条(12)，所述插条(12)的表面转动连接有球体(13)。

3.根据权利要求1所述的可具备升降功能的箱包轮，其特征在于：所述滑杆(4)的表面套设有弹簧a(5)，所述弹簧a(5)的一端连接在顶板(6)的表面，另一端连接在箱包本体(1)的内表面。

4.根据权利要求1所述的可具备升降功能的箱包轮，其特征在于：所述柱体(7)的内部设置有弹簧b(8)，所述弹簧b(8)的一端连接在卡块(9)的表面，另一端连接在柱体(7)的内表面。

5.根据权利要求1所述的可具备升降功能的箱包轮，其特征在于：所述卡块(9)与滑槽(2)之间滑动连接，所述软垫(15)的材质为天然橡胶。

6.根据权利要求2所述的可具备升降功能的箱包轮，其特征在于：所述球体(13)的数量为五组，五组球体(13)均匀的分布在插条(12)的表面。

7.根据权利要求2所述的可具备升降功能的箱包轮，其特征在于：所述插条(12)与螺纹孔(14)之间通过螺纹连接。
