一种皮料蒸汽除皱机的制作方法

本技术涉及除皱装置，具体为一种皮料蒸汽除皱机。

背景技术：

1、鞋子在生产过程中，经过多道工序周转后，鞋面容易出现皱褶，鞋面的皱褶影响鞋子的质量，所以在鞋子生产完序前需要对鞋面进行除皱，保证鞋子的质量；

2、目前，多数工厂使用蒸汽热气除皱机对鞋面进行除皱，蒸汽热气除皱机是利用高温空气和蒸汽作用，在压辊的辊压下，将皮鞋表面的皱纹熨平，提高鞋子的美观度；目前的蒸汽热气除皱机使用的压辊，只能沿一个方向前后滚动，工人长时间沿同一方向用力，容易出现疲劳，从而降低工作效率。

技术实现思路

1、本实用新型提供一种皮料蒸汽除皱机，具备在高温空气和蒸汽后，直接将皮鞋表面的皱纹熨平，减少人工长时间沿同一方向用力，容易出现疲劳，从而降低工作效率的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种皮料蒸汽除皱机，包括：驱动仓，所述驱动仓内滑动安装有除皱组件；除皱组件包括滑动框和下压块，所述滑动框与所述驱动仓滑动，所述下压块滑动在所述滑动框内壁，当所述滑动框横向移动时会带动所述下压块上下运动，进行除皱压平；调节组件，所述调节组件包括底座，所述底座上端滑动安装有压夹。

4、优选的，所述驱动仓的侧面设置有滑槽，所述滑动框滑动于所述滑槽，所述驱动仓下端贯穿设置有贯穿槽，所述滑动框滑动于所述贯穿槽内，所述下压块下端安装有压平组件，当所述下压块下降时会带动所述压平组件进行压平动作。

5、优选的，所述驱动仓内部对称安装有转动齿轮，所述转动齿轮上安装有链条，所述链条的其中一个链节上固定连接有连接块，所述连接块与所述下压块连接，当转动齿轮带动链条运转时，所述滑动框在滑槽内滑动，同时下压块会在滑动框内上下运动，带动压平组件下压运动。

6、优选的，所述压平组件包括调节件，所述调节件与所述下压块螺栓连接，所述调节件下端设置有安装架。

7、优选的，所述安装架下端转动安装有压平滚轮，所述压平滚轮可对皮料进行压平，所述安装架与所述调节件之间设置有缓冲弹簧，对压平滚轮与皮料接触时进行缓冲作用。

8、优选的，所述滑动框侧面还设置有蒸汽喷头，所述蒸汽喷头与所述滑动框转动连接，可进行无级调节调整角度。

9、优选的，所述底座上滑动设置有放置板，所述放置板上端与所述压夹螺栓连接，可进行对皮料的加紧度调节。

10、优选的，所述放置板侧面设置有调节螺栓，所述调节螺栓与所述底座侧面螺纹连接，可以使用所述调节螺栓来进行对皮料的拉展。

11、相对于现有技术，本实用新型的有益效果：能够解决在高温蒸汽后，人工再去使用压辊沿同一方向用力进行除皱，增加工作效率的问题。

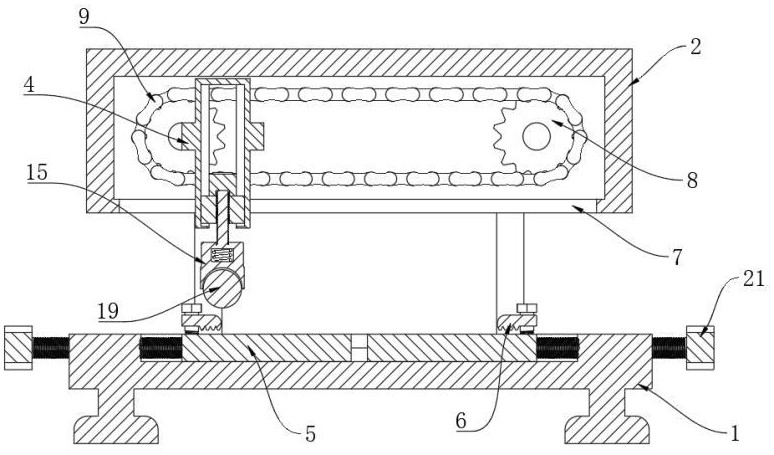

1.一种皮料蒸汽除皱机，其特征在于：包括：驱动仓（2），所述驱动仓内滑动安装有除皱组件；

2.根据权利要求1所述的皮料蒸汽除皱机，其特征在于：所述驱动仓（2）的侧面设置有滑槽（3），所述滑动框（4）滑动于所述滑槽（3），所述驱动仓（2）下端贯穿设置有贯穿槽（7），所述滑动框（4）滑动于所述贯穿槽（7）内，所述下压块（13）下端安装有压平组件，当所述下压块（13）下降时会带动所述压平组件进行压平动作。

3.根据权利要求2所述的皮料蒸汽除皱机，其特征在于：所述驱动仓（2）内部对称安装有转动齿轮（8），所述转动齿轮（8）上安装有链条（9），所述链条（9）的其中一个链节上固定连接有连接块（16），所述连接块（16）与所述下压块（13）连接，当转动齿轮（8）带动链条（9）运转时，所述滑动框（4）在滑槽（3）内滑动，同时下压块（13）会在滑动框（4）内上下运动，带动压平组件下压运动。

4.根据权利要求3所述的皮料蒸汽除皱机，其特征在于：所述压平组件包括调节件（14），所述调节件（14）与所述下压块（13）螺栓连接，所述调节件（14）下端设置有安装架（15）。

5.根据权利要求4所述的皮料蒸汽除皱机，其特征在于：所述安装架（15）下端转动安装有压平滚轮（19），所述压平滚轮（19）可对皮料进行压平，所述安装架（15）与所述调节件（14）之间设置有缓冲弹簧（17），对压平滚轮（19）与皮料接触时进行缓冲作用。

6.根据权利要求2或3所述的皮料蒸汽除皱机，其特征在于：所述滑动框（4）侧面还设置有蒸汽喷头（18），所述蒸汽喷头（18）与所述滑动框（4）转动连接，可进行无级调节调整角度。

7.根据权利要求1所述的皮料蒸汽除皱机，其特征在于：所述底座（1）上滑动设置有放置板（5），所述放置板（5）上端与所述压夹（6）螺栓连接，可进行对皮料的加紧度调节。

8.根据权利要求7所述的皮料蒸汽除皱机，其特征在于：所述放置板（5）侧面设置有调节螺栓（21），所述调节螺栓（21）与所述底座（1）侧面螺纹连接，可以使用所述调节螺栓（21）来进行对皮料的拉展。
