一种磁性按摩保健护膝结构的制作方法

本发明涉及保健护膝的，特别是涉及一种磁性按摩保健护膝结构。

背景技术：

1、随着健康意识的普遍提升，人们对膝关节的健康关注度日益增加，特别是日常生活中越来越多的人开始使用了护膝用具，以预防或缓解由年龄增长、运动损伤等因素引起的膝盖问题，比如怕冷、酸痛、无力等症状。因此，市场对护膝的需求不仅限于基本的保暖和支撑功能，而是趋向于追求更多附加价值，旨在通过物理作用促进血液循环，减轻膝盖不适，加速恢复，提升用户的整体舒适度和生活质量。

2、然而，尽管功能性的提升带来了显著的健康益处，但在穿戴体验上，传统固定方式的局限性依然不容忽视。现有的大多数护膝产品依赖于绑带设计来实现对腿部的固定，这种设计虽然在一定程度上保证了护膝在运动中的稳定，但每次使用前后，都需要花时间调整绑带的松紧度，增加了护膝穿戴和拆卸的复杂度。

技术实现思路

1、为解决上述技术问题，本发明提供一种快速穿戴与拆卸、自适应贴合、促进健康且易于维护清洁的一种磁性按摩保健护膝结构。

2、本发明的一种磁性按摩保健护膝结构，包括护膝本体、电源控制盒、保健部、快拆件一和快拆件二；所述护膝本体的上下两侧设置有连接带，所述连接带上设置有条状毛面魔术贴，所述毛面魔术贴的两端分别设置有与连接带连接的勾面魔术贴和连接件一，所述连接件一与快拆件一连接，所述连接带上靠近勾面魔术贴的一端滑动连接有连接件二，所述连接件二与快拆件二连接，所述快拆件二与快拆件一分别位于连接带的两侧，且快拆件二可快拆件一卡接；所述电源控制盒和保健部分别可拆卸设置于护膝本体的两侧，所述电源控制盒与保健部电联。

3、进一步地，所述快拆件一内设置有卡接槽，所述快拆件二内设置有活动腔，所述快拆件二两侧设置有与活动腔连通的通孔，所述活动腔内两侧设置有压板，所述压板的一端设置有向通孔外侧延伸的压杆，所述压杆末端设置有按压头，所述压板的另一端向活动腔外延伸设置有顶柱，两个所述压板之间设置有按压弹簧。

4、进一步地，所述活动腔内设置有导向杆，两个所述压板上设置有与导向杆对应的导向槽，两个所述压板通过导向槽沿导向杆上下滑动。

5、进一步地，所述保健部包括保温隔热膜、电加热膜、磁性层和按摩层，所述保健部边缘环绕设置有固定扣件，所述固定扣件包括连接板和密封条，所述连接板内设置有固定腔，所述固定腔上下两侧对称设置有限位凸点，所述密封条通过限位凸点固定在固定腔内，所述密封条上设置有多个安装腔，所述安装腔内设置有定位条和卡扣条一，所述保温隔热膜、电加热膜、磁性层和按摩层从下至上依次设置于安装腔内，且所述保温隔热膜、电加热膜、磁性层和按摩层上均设置有卡扣条二和与定位条对应的定位槽。

6、进一步地，所述电加热膜包括上绝缘层、下绝缘层和导电发热条，所述导电发热条均匀铺设于上绝缘层和下绝缘层之间，且所述导电发热条的导电截面积由内至外逐渐缩小设置。

7、进一步地，所述磁性层包括基底层和设置于基底层上的多个同名磁极相同的磁点。

8、进一步地，所述按摩层上设置有多个按摩头，所述按摩头由振动马达驱动。

9、进一步地，所述电源控制盒内设置有电池和控温板，所述电源控制盒上设置有开关和指示灯，所述电源控制盒侧壁设置有充电口。

10、进一步地，所述护膝本体左右两侧设置有向护膝本体中心凹的折弯部。

11、进一步地，所述护膝本体为一体冲裁成型，其整体呈中心对称。

12、与现有技术相比本发明的有益效果为：

13、通过毛面魔术贴与勾面魔术贴的组合设计，用户可以根据个人需要轻松调整护膝的松紧度，实现更加个性化和舒适的贴合感，适合不同大小的腿围，提升穿戴的整体舒适体验；通过快拆件一与快拆件二的卡接设计，实现护膝的快速穿戴与拆卸，简化用户在使用过程中的操作步骤，减少每次调整绑带的时间，提高使用的便利性和效率；保健部的设置使护膝在穿戴过程中为膝盖提供保健功能，满足市场对于护膝附加健康价值的追求；电源控制盒和保健部的可拆卸设计便于进行设备的维护、清洁或更换，延长护膝的使用寿命；电源控制盒方便用户根据需要选择开启或关闭保健部的保健功能，增加使用灵活性。

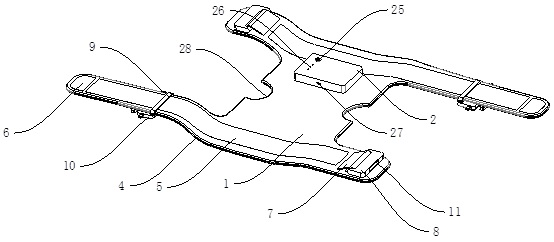

1.一种磁性按摩保健护膝结构，其特征在于，包括护膝本体（1）、电源控制盒（2）、保健部（3）、快拆件一（8）和快拆件二（10）；所述护膝本体（1）的上下两侧设置有连接带（4），所述连接带（4）上设置有条状毛面魔术贴（5），所述毛面魔术贴（5）的两端分别设置有与连接带（4）连接的勾面魔术贴（6）和连接件一（7），所述连接件一（7）与快拆件一（8）连接，所述连接带（4）上靠近勾面魔术贴（6）的一端滑动连接有连接件二（9），所述连接件二（9）与快拆件二（10）连接，所述快拆件二（10）与快拆件一（8）分别位于连接带（4）的两侧，且快拆件二（10）与快拆件一（8）卡接；所述电源控制盒（2）和保健部（3）分别可拆卸设置于护膝本体（1）的两侧，所述电源控制盒（2）与保健部（3）电联。

2.如权利要求1所述的磁性按摩保健护膝结构，其特征在于，所述快拆件一（8）内设置有卡接槽（11），所述快拆件二（10）内设置有活动腔（12），所述快拆件二（10）两侧设置有与活动腔（12）连通的通孔，所述活动腔（12）内两侧设置有压板（13），所述压板（13）的一端设置有向通孔外侧延伸的压杆（14），所述压杆（14）末端设置有按压头（18），所述压板（13）的另一端向活动腔（12）外延伸设置有顶柱（15），两个所述压板（13）之间设置有按压弹簧（16）。

3.如权利要求2所述的磁性按摩保健护膝结构，其特征在于，所述活动腔（12）内设置有导向杆（17），两个所述压板（13）上设置有与导向杆（17）对应的导向槽，两个所述压板（13）通过导向槽沿导向杆（17）上下滑动。

4.如权利要求1所述的磁性按摩保健护膝结构，其特征在于，所述保健部（3）包括保温隔热膜（19）、电加热膜（20）、磁性层（21）和按摩层（22），所述保健部（3）边缘环绕设置有固定扣件（29），所述固定扣件（29）包括连接板（30）和密封条（31），所述连接板（30）内设置有固定腔（32），所述固定腔（32）上下两侧对称设置有限位凸点（33），所述密封条（31）通过限位凸点（33）固定在固定腔（32）内，所述密封条（31）上设置有多个安装腔（34），所述安装腔（34）内设置有定位条（35）和卡扣条一（36），所述保温隔热膜（19）、电加热膜（20）、磁性层（21）和按摩层（22）从下至上依次设置于安装腔（34）内，且所述保温隔热膜（19）、电加热膜（20）、磁性层（21）和按摩层（22）上均设置有卡扣条二（37）和与定位条（35）对应的定位槽（38）。

5.如权利要求4所述的磁性按摩保健护膝结构，其特征在于，所述电加热膜（20）包括上绝缘层、下绝缘层和导电发热条，所述导电发热条均匀铺设于上绝缘层和下绝缘层之间，且所述导电发热条的导电截面积由内至外逐渐缩小设置。

6.如权利要求4所述的磁性按摩保健护膝结构，其特征在于，所述磁性层（21）包括基底层和设置于基底层上的多个同名磁极相同的磁点（23）。

7.如权利要求4所述的磁性按摩保健护膝结构，其特征在于，所述按摩层（22）上设置有多个按摩头（24），所述按摩头（24）由振动马达驱动。

8.如权利要求1所述的磁性按摩保健护膝结构，其特征在于，所述电源控制盒（2）内设置有电池和控温板，所述电源控制盒（2）上设置有开关（25）和指示灯（26），所述电源控制盒（2）侧壁设置有充电口（27）。

9.如权利要求1所述的磁性按摩保健护膝结构，其特征在于，所述护膝本体（1）左右两侧设置有向护膝本体（1）中心凹的折弯部（28）。

10.如权利要求1所述的磁性按摩保健护膝结构，其特征在于，所述护膝本体（1）为一体冲裁成型，其整体呈中心对称。
